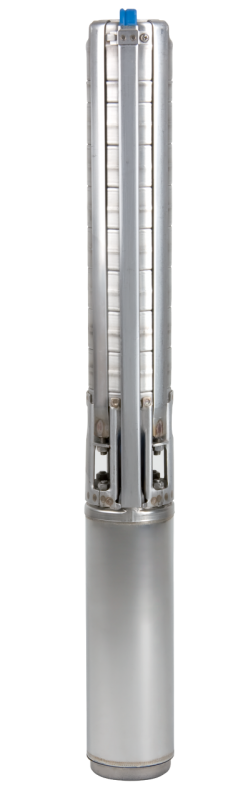

TWI 4.03-12-CI
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Wilo-Sub TWI 4.03 3~400 В, 50 Гц, p = 1 кг/дм 3 , v = 1x10 -6 м 2 /с, ISO 9906 приложение A, η = КПД насоса Агрегат Макс. расход Q max 4.7 м3/ч Макс. напор H max 70 M Макс. содержание песка ПЃ 50 г/м3 Минимальный индекс эффективности...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWI 4.03-12-CI
Технический паспорт
Характеристики
Wilo-Sub TWI 4.03
3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A, η = КПД насоса
| Агрегат | |
|---|---|
| Макс. расход Qmax | 4.7 м3/ч |
| Макс. напор Hmax | 70 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.70 |
| Напорный патрубок | Rp 1Вј |
| Фланцы (по EN 1092-2) PN | PN 10/16/25/40 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 40 бар |
| Макс. глубина погружения | 350 м |
| Температура перекачиваемой жидкости T | +3...+30 В°C |
| Степень защиты | IP 68 |
| Макс. частота включений | 20 1/ч |
| Вес, прим. m | 12.90 кг |
| Данные мотора | |
| Подключение к сети | 3~400 V, 50 Hz |
| Диаметр электродвигателя Г? | 4 " |
| Номинальная мощность электродвигателя P2 | 1.1 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 2.80 A |
| Длина соединительного кабеля | 1.5 м |
| сечение кабеля | 4G1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | B |
| материал | |
| Рабочее колесо | 1.4301 [AISI304] |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4057 [AISI431] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 6079255 |
| Номер EAN | 4048482647852 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-Sub TWI 4.03
A = вертикально, B = вертикально с охлаждающим кожухом, D = горизонтально с охлаждающим кожухом, E = вертикально с напорным кожухом, F = горизонтально с напорным кожухом
Напорный патрубок
Rp 1ВјРазмеры B
1220 ммРазмеры C1
531 ммРазмеры %%frm=i%%E%%end%%
139,7 ммРазмеры L
716 ммРазмеры W
500 ммРазмеры Г? 3)
98 ммМонтаж
A, B, D, E, FХарактеристики
Характеристики
Wilo-Sub TWI 4.03
3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A, η = КПД насоса
Данные для заказа
| Данные для заказа | |
|---|---|
| Тип насоса | TWI 4.03-12-CI |
| Арт.-№ | 6079255 |
| Номер EAN | 4048482647852 |
| Цвет | Серебристый |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 12.9 |
| Длина (нетто) mm | 716 |
| Ширина (нетто) mm | 98 |
| Высота (нетто) mm | 98 |
| Вес (брутто) kg | 14.2 |
| Длина (брутто) mm | 1150 |
| Ширина (брутто) mm | 200 |
| Высота (брутто) mm | 200 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Полностью погружной многоступенчатый насос для перекачивания технической и питьевой воды (допуск ACS) с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального и горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии электродвигатель однофазного или трехфазного тока для прямого пуска с водогликолевой смесью. Полностью герметичные и пропитанные смолой самосмазывающиеся подшипники с обмоткой с изолирующей лакировкой. Электродвигатель охлаждается перекачиваемой средой. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.
Комплект поставки:
- Погружной насос с соединительным кабелем и допуском ACS
- В исполнении для однофазного тока – с распределительным пусковым устройством с конденсатором, термическим реле электродвигателя, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации
| Агрегат | |
|---|---|
| Макс. расход Qmax | 4.7 м3/ч |
| Макс. напор Hmax | 70.0 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.70 |
| Напорный патрубок | Rp 1Вј |
| Фланцы (по EN 1092-2) PN | PN 10/16/25/40 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 40 бар |
| Макс. глубина погружения | 350 м |
| Температура перекачиваемой жидкости T | +3...+30 В°C |
| Степень защиты | IP 68 |
| Макс. частота включений | 20 1/ч |
| Вес, прим. m | 12.9 кг |
| Данные мотора | |
| Подключение к сети | 3~400 V, 50 Hz |
| Диаметр электродвигателя Г? | 4 " |
| Номинальная мощность электродвигателя P2 | 1.1 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 2.8 A |
| Длина соединительного кабеля | 1.5 м |
| сечение кабеля | 4G1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | B |
| материал | |
| Рабочее колесо | 1.4301 [AISI304] |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4057 [AISI431] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Арт.-№ | 6079255 |
| Номер EAN | 4048482647852 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
| Изделие | Wilo |
