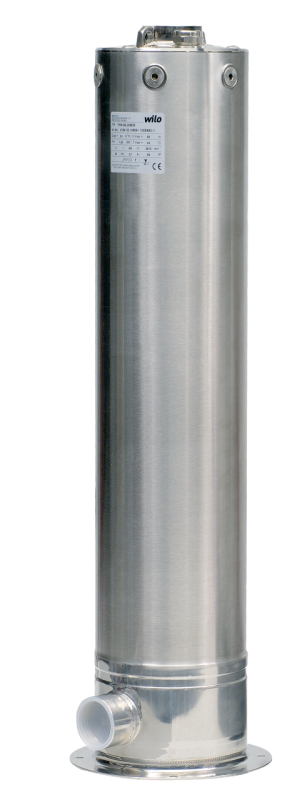

TWI 5 504
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Допустимая перекачиваемая среда (другие среды по запросу) Чистая вода без осаждающихся веществ • Бытовая, холодная, охлаждающая, дождевая вода • питьевая вода; • Мощность...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWI 5 504
Технический паспорт
Характеристики
Габаритный чертеж
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Чистая вода без осаждающихся веществ | • |
| Бытовая, холодная, охлаждающая, дождевая вода | • |
| питьевая вода; | • |
| Мощность | |
| Температура перекачиваемой жидкости T | +5...+40 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Стандартное исполнение для рабочего давления pмакс | 10 бар |
| Мотор/электроника | |
| Степень защиты | IP 68 |
| Класс изоляции | F |
| Потребляемая мощность P1 | 1.15 кВт |
| Подключение к сети | 1~230 V, 50 Hz |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр для подсоединения, с напорной стороны | Rp 1Вј |
| Материалы | |
| Корпус насоса | 1.4301 |
| Рабочее колесо | 1.4301 |
| Вал насоса | 1.4301 [AISI304] |
| Скользящее торцевое уплотнение | SiC/SiC графит/керамика |
| Секции | 1.4301 [AISI304] |
| Диффузор/Инжектор | 1.4301 |
| Уплотнение | NBR |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | TWI 5 504 |
| Арт.-№ | 4144950 |
| Вес, прим. m | 15.5 кг |

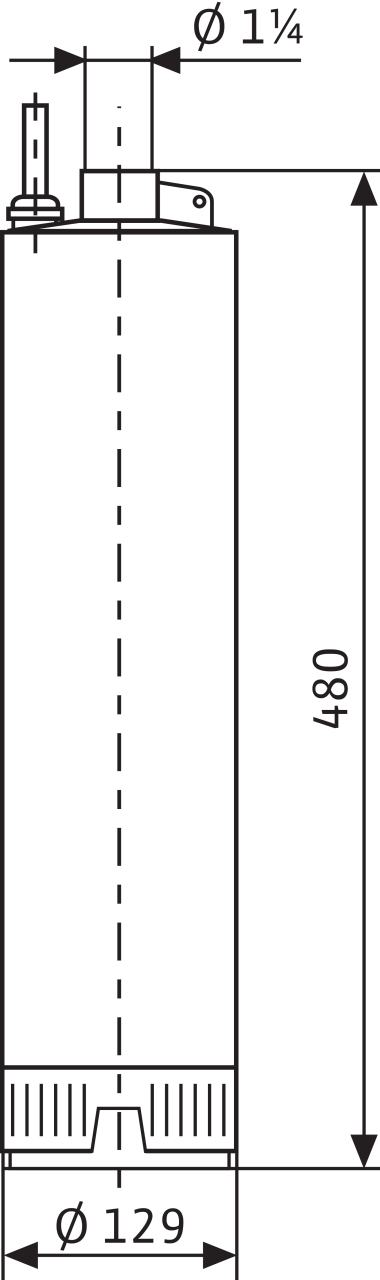

Размеры и габаритные чертежи
Габаритный чертеж
Характеристики
Характеристики
Описание изделия
Полный текст
Полностью затопляемый многоступенчатый самоохлаждающийся погружной насос со стандартной всасывающей корзиной для подводной установки на дне резервуара/цистерны.
Для перекачивания чистой воды из резервуаров, цистерн или колодцев с глубиной погружения до 17 м. Все детали, контактирующие с перекачиваемой жидкостью, не подвержены коррозии.
Насос в однофазном исполнении с соединительным кабелем, распределительной коробкой (IP55) с устройством защитой электродвигателя от перегрева, выключателем питания, а также с соединительным кабелем длиной 2 м, который снабжен штекером с защитным контактом. Возможна эксплуатация в непогруженном состоянии.
Трехфазный выходящий кабель со свободным концом.
Исполнение TWI 5 со стандартным всасывающим патрубком.
Варианты: исполнение SE с боковыми патрубками для подсоединения подводящих трубопроводов; исполнение FS со встроенным поплавковым выключателем.
Комплект поставки
- Насос; 20-метровый кабель для соединения насоса с распределительной коробкой; подключаемый к распределительной коробке 2-метровый соединительный кабель с сетевым штекером
- Предохранительный трос из полипропилена
- Инструкция по монтажу и эксплуатации
| Материалы | |
|---|---|
| Корпус насоса | 1.4301 |
| Рабочее колесо | 1.4301 |
| Вал насоса | 1.4301 [AISI304] |
| Скользящее торцевое уплотнение | SiC/SiC графит/керамика |
| Секции | 1.4301 [AISI304] |
| Диффузор/Инжектор | 1.4301 |
| Уплотнение | NBR |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
| Чистая вода без осаждающихся веществ | • |
| Бытовая, холодная, охлаждающая, дождевая вода | • |
| Мощность | |
| Температура перекачиваемой жидкости T | +5...+40 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Стандартное исполнение для рабочего давления pмакс | 10 бар |
| Подключение к сети 1~, стандартное исполнение | 230 В |
| Подключение к сети 3~: альтернативное применение без наценки U | – В |
| Частота сети F | 50 Гц |
| Мотор/электроника | |
| Степень защиты | IP 68 |
| Класс изоляции | F |
| Потребляемая мощность P1 | 1.15 кВт |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр для подсоединения, с напорной стороны | Rp 1Вј |
| Данные для заказа | |
| Вес, прим. m | 15.5 кг |
| Тип | TWI 5 504 |
| Арт.-№ | 4144950 |
Монтажные чертежи
| Обозначения | |
| 1 | Погружной насос Wilo-Sub TWI 5 (1~) |
| 2 | Электронно регулируемое устройство контроля потока и давления Wilo-Fluidcontrol с обратным клапаном и защитой от сухого хода Макс. коммутационная способность P2 ≤ 1,5 кВт (макс. ток 10 A), а также с настенным кронштейном Wilo-Fluidcontrol (принадлежности) |
| 3 | Распределительная коробка с включателем/выключателем (в объеме поставки Wilo-Sub TWI) |
| 4 | Быстроразъемное соединение Wilo (см. принадлежности для систем водоснабжения) |
