TWI 6.30-29-C
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Wilo-Sub TWI 6.30 3~400 В, 50 Гц, p = 1 кг/дм 3 , v = 1x10 --6 м 2 /с, ISO 9906 приложение A Агрегат Макс. расход Q max 42 м3/ч Макс. напор H max 322 M Макс. содержание песка ПЃ 50 г/м3 Минимальный индекс эффективности (MEI)...
Запросить консультацию
Заказать продукцию

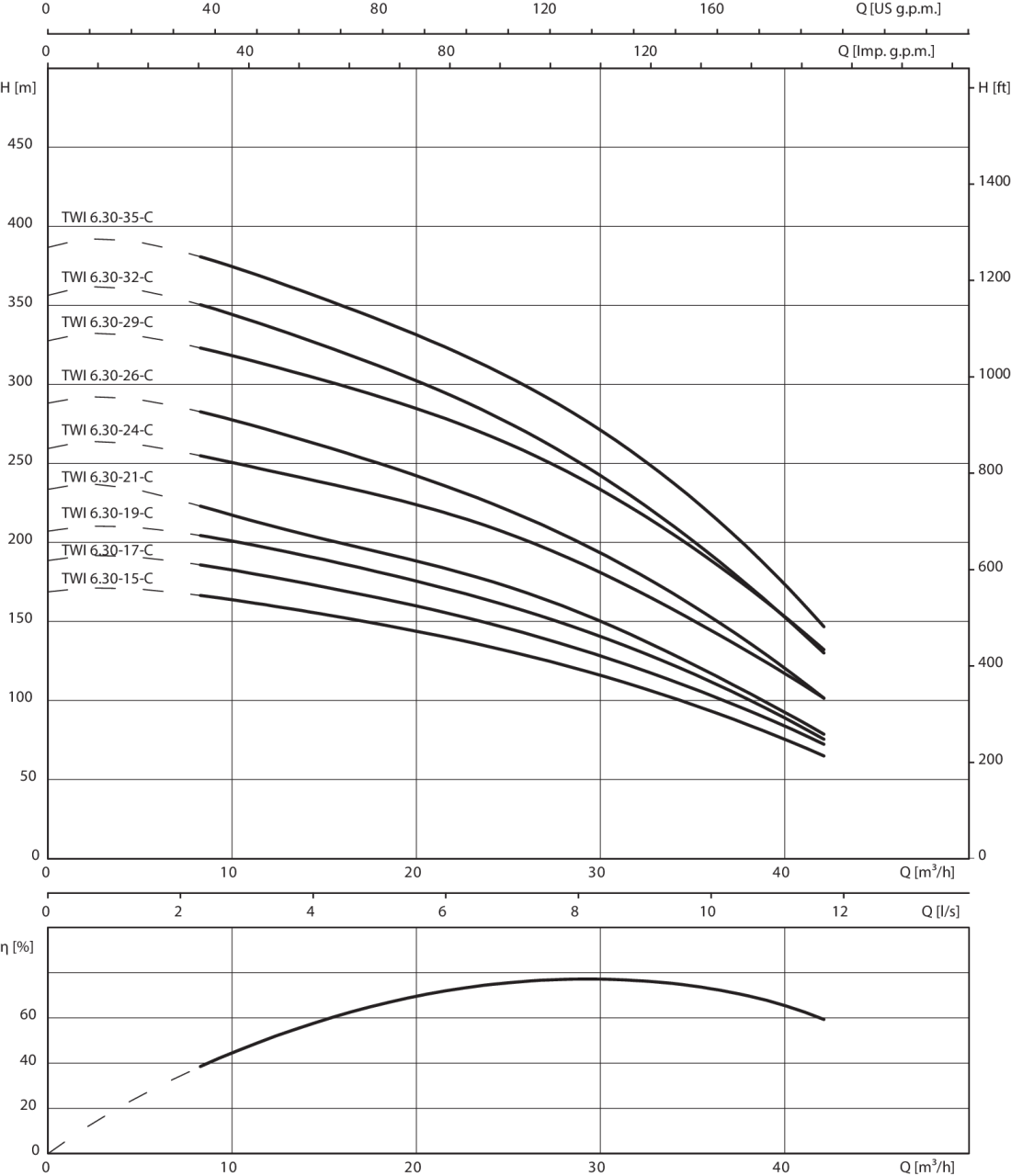

Характеристики
Характеристики — TWI 6.30-29-C

Технический паспорт

Характеристики

Wilo-Sub TWI 6.30

3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10--6 м2/с, ISO 9906 приложение A

Агрегат
Макс. расход Qmax42 м3/ч
Макс. напор Hmax322 M
Макс. содержание песка ПЃ50 г/м3
Минимальный индекс эффективности (MEI)≥ 0.40
Напорный патрубокRp 3
Фланцы (по EN 1092-2) PNPN 10/16/25/40
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax40 бар
Макс. глубина погружения350 м
Температура перекачиваемой жидкости T+3...+30 В°C
Степень защитыIP 68
Макс. частота включений20 1/ч
Вес, прим. m138.00 кг
Данные мотора
Подключение к сети3~400 V, 50 Hz
Диаметр электродвигателя Г?6 "
Номинальная мощность электродвигателя P230 кВт
Число полюсов2
Номинальный ток IN63.50 A
Длина соединительного кабеля4 м
сечение кабеля4G4 мм2
Мин. скорость потока на моторе v0.16 м/с
Класс изоляцииF
материал
Рабочее колесо1.4301 [AISI304]
Корпус насоса1.4301 [AISI304]
Вал насоса1.4057 [AISI431]
Корпус электродвигателяEN-GJL
Вал электродвигателя1.4305
Данные для заказа
ИзделиеWilo
Арт.-№6075250
Номер EAN4048482539997
Ценовая группаPG6
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)6041875
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6042339

Размеры и габаритные чертежи

Габаритный чертеж

Wilo-Sub TWI 6.30

A = вертикально, B = вертикально с охлаждающим кожухом, C = горизонтально, D = горизонтально с охлаждающим кожухом, E = вертикально с напорным кожухом, F = горизонтально с напорным кожухом

Напорный патрубок

Rp 3

Размеры B

1) мм

Размеры C

1) мм

Размеры C1

3269 мм

Размеры %%frm=i%%E%%end%%

1) мм

Размеры L

4091 мм

Размеры R

150 мм

Размеры W

1100 мм

Размеры Г? 3)

149 мм

Монтаж

A, B, C, D, E, F

Характеристики

Характеристики

Wilo-Sub TWI 6.30

3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10--6 м2/с, ISO 9906 приложение A

Данные для заказа

Данные для заказа
Тип насосаTWI 6.30-29-C
Арт.-№6075250
Номер EAN4048482539997
ЦветСеребристый
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)6041875
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6042339
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg138
Длина (нетто) mm4091
Ширина (нетто) mm149
Высота (нетто) mm149
Вес (брутто) kg193
Длина (брутто) mm4500
Ширина (брутто) mm255
Высота (брутто) mm370
Вид упаковкиЯщик
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Полностью погружной многоступенчатый насос для перекачивания технической и питьевой воды (допуск ACS) с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального и горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии трехфазный электродвигатель для прямого или звездообразного треугольного пуска с заполнением водогликолевой смесью или питьевой водой. Герметичный электродвигатель с обмоткой с изолирующей лакировкой, пропиткой смолой или возможностью перемотки изоляцией ПВХ, а также с самосмазывающимися подшипниками. Охлаждение электродвигателя осуществляется перекачиваемой средой. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.

Комплект поставки:

  • Погружной насос с соединительным кабелем и допуском ACS
  • Инструкция по монтажу и эксплуатации
Агрегат
Макс. расход Qmax42.0 м3/ч
Макс. напор Hmax322.0 M
Макс. содержание песка ПЃ50 г/м3
Минимальный индекс эффективности (MEI)≥ 0.40
Напорный патрубокRp 3
Фланцы (по EN 1092-2) PNPN 10/16/25/40
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax40 бар
Макс. глубина погружения350 м
Температура перекачиваемой жидкости T+3...+30 В°C
Степень защитыIP 68
Макс. частота включений20 1/ч
Вес, прим. m138.0 кг
Данные мотора
Подключение к сети3~400 V, 50 Hz
Диаметр электродвигателя Г?6 "
Номинальная мощность электродвигателя P230 кВт
Число полюсов2
Номинальный ток IN63.5 A
Длина соединительного кабеля4 м
сечение кабеля4G4 мм2
Мин. скорость потока на моторе v0.16 м/с
Класс изоляцииF
материал
Рабочее колесо1.4301 [AISI304]
Корпус насоса1.4301 [AISI304]
Вал насоса1.4057 [AISI431]
Корпус электродвигателяEN-GJL
Вал электродвигателя1.4305
Данные для заказа
Арт.-№6075250
Номер EAN4048482539997
Ценовая группаPG6
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)6041875
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6042339
ИзделиеWilo
