TWI 8.80-11-C-SD
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Wilo-Sub TWI 8.80 3~400 В, 50 Гц, p = 1 кг/дм 3 , v = 1x10 -6 м 2 /с, ISO 9906 приложение A Агрегат Макс. расход Q max 100 м3/ч Макс. напор H max 220 M Макс. содержание песка ПЃ 50 г/м3 Напорный патрубок Rp 5 Фланцы (по EN 1092-2)...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWI 8.80-11-C-SD

Технический паспорт

Характеристики

Wilo-Sub TWI 8.80

3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A

Агрегат
Макс. расход Qmax100 м3/ч
Макс. напор Hmax220 M
Макс. содержание песка ПЃ50 г/м3
Напорный патрубокRp 5
Фланцы (по EN 1092-2) PNPN 10/16/25/40
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax40 бар
Макс. глубина погружения350 м
Температура перекачиваемой жидкости T+3...+30 В°C
Степень защитыIP 68
Макс. частота включений20 1/ч
Вес, прим. m213.00 кг
Данные мотора
Подключение к сети3~400 V, 50 Hz
Диаметр электродвигателя Г?6 "
Номинальная мощность электродвигателя P245 кВт
Число полюсов2
Номинальный ток IN90.00 A
Длина соединительного кабеля4 м
сечение кабеля2x 4G4 мм2
Мин. скорость потока на моторе v0.16 м/с
Класс изоляцииF
материал
Рабочее колесо1.4301 [AISI304]
Корпус насоса1.4301 [AISI304]
Вал насоса1.4057 [AISI431]
Корпус электродвигателяEN-GJL
Вал электродвигателя1.4305
Данные для заказа
ИзделиеWilo
Арт.-№6075410
Номер EAN4048482540818
Ценовая группаPG6
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)6043184
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6043239

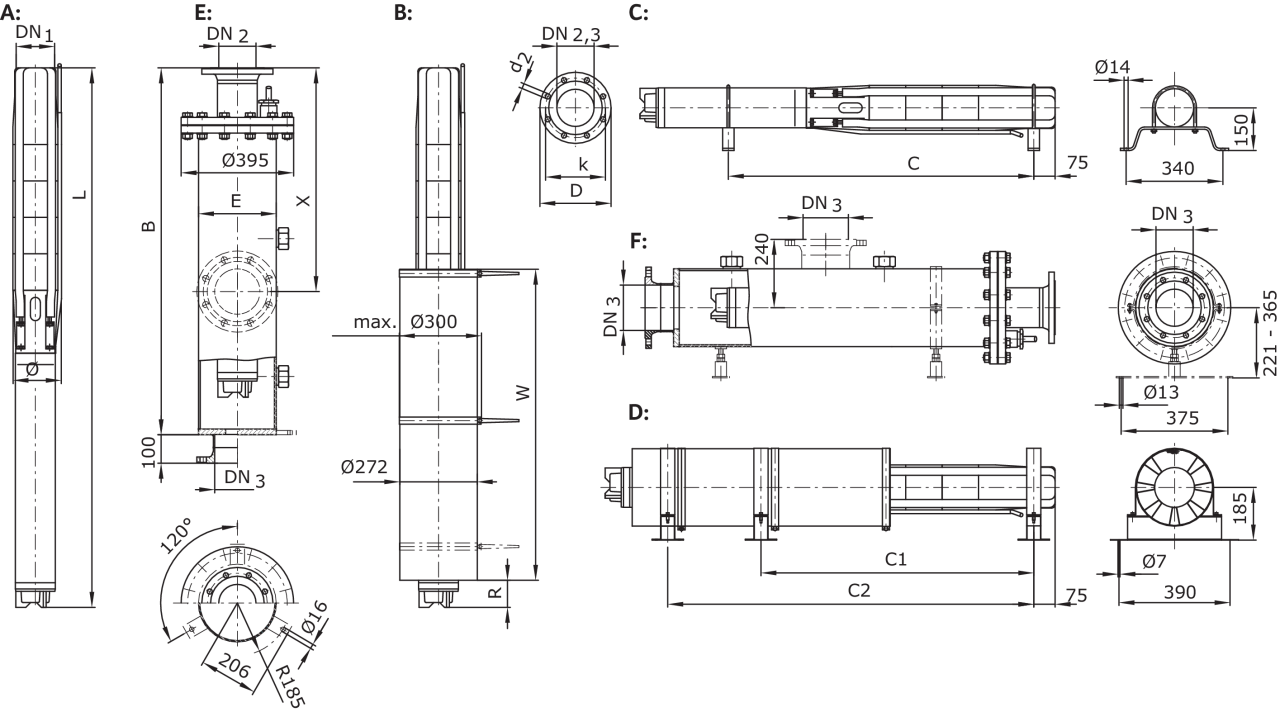

Размеры и габаритные чертежи

Габаритный чертеж

Wilo-Sub TWI 8.80

A = вертикально, B = вертикально с охлаждающим кожухом, C = горизонтально, D = горизонтально с охлаждающим кожухом, E = вертикально с напорным кожухом, F = горизонтально с напорным кожухом

Напорный патрубок

Rp 5

Размеры B

1) мм

Размеры C

2610 мм

Размеры C1

2476 мм

Размеры %%frm=i%%E%%end%%

1) мм

Размеры L

3474 мм

Размеры R

59 мм

Размеры W

1800 мм

Размеры Г? 3)

186 мм

Монтаж

A, B, C, D, E, F

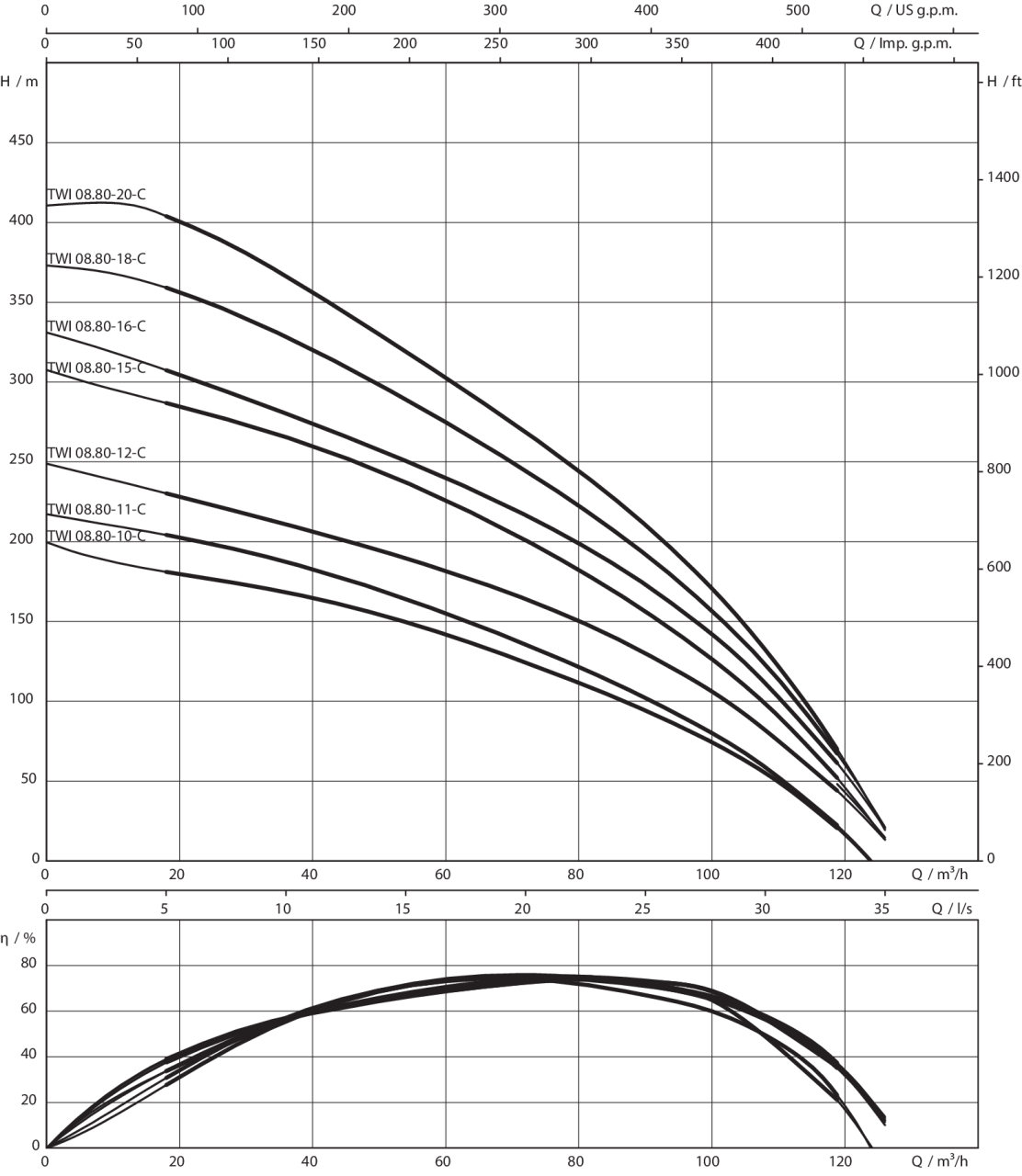

Характеристики

Характеристики

Wilo-Sub TWI 8.80

3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A

Данные для заказа

Данные для заказа
Тип насосаTWI 8.80-11-C-SD
Арт.-№6075410
Номер EAN4048482540818
ЦветСеребристый
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)6043184
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6043239
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg213
Длина (нетто) mm3474
Ширина (нетто) mm186
Высота (нетто) mm186
Вес (брутто) kg255
Длина (брутто) mm3800
Ширина (брутто) mm300
Высота (брутто) mm420
Вид упаковкиЯщик
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Полностью погружной многоступенчатый насос для перекачивания технической и питьевой воды (допуск ACS) с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального и горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии трехфазный электродвигатель для прямого или звездообразного треугольного пуска с заполнением водогликолевой смесью или питьевой водой. Герметичный электродвигатель с обмоткой с изолирующей лакировкой, пропиткой смолой или возможностью перемотки изоляцией ПВХ, а также с самосмазывающимися подшипниками. Охлаждение электродвигателя осуществляется перекачиваемой средой. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.

Комплект поставки:

  • Погружной насос с соединительным кабелем и допуском ACS
  • Инструкция по монтажу и эксплуатации
Агрегат
Макс. расход Qmax100 м3/ч
Макс. напор Hmax220 M
Макс. содержание песка ПЃ50 г/м3
Напорный патрубокRp 5
Фланцы (по EN 1092-2) PNPN 10/16/25/40
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax40 бар
Макс. глубина погружения350 м
Температура перекачиваемой жидкости T+3...+30 В°C
Степень защитыIP 68
Макс. частота включений20 1/ч
Вес, прим. m213.00 кг
Данные мотора
Подключение к сети3~400 V, 50 Hz
Диаметр электродвигателя Г?6 "
Номинальная мощность электродвигателя P245 кВт
Число полюсов2
Номинальный ток IN90.00 A
Длина соединительного кабеля4 м
сечение кабеля2x 4G4 мм2
Мин. скорость потока на моторе v0.16 м/с
Класс изоляцииF
материал
Рабочее колесо1.4301 [AISI304]
Корпус насоса1.4301 [AISI304]
Вал насоса1.4057 [AISI431]
Корпус электродвигателяEN-GJL
Вал электродвигателя1.4305
Данные для заказа
Арт.-№6075410
Номер EAN4048482540818
Ценовая группаPG6
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)6043184
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6043239
ИзделиеWilo

Купить TWI 8.80-11-C-SD в регионе Ярославль.
