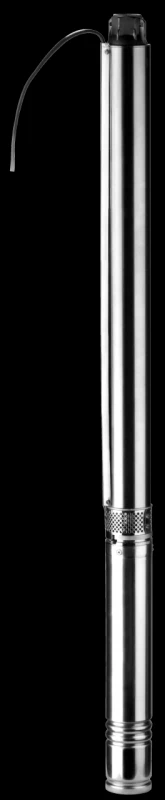

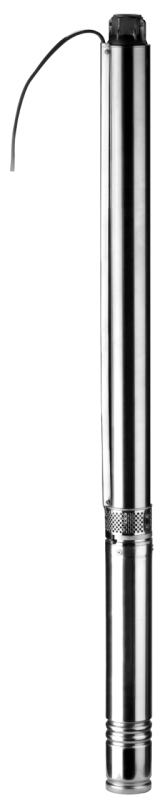

TWU 3-0115
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Wilo-Sub TWU 3-01.. 1~230 В или 3~400 В, 50 Гц, p = 1 кг/дм 3 , v = 1x10 -6 м 2 /с, ISO 9906 приложение A Агрегат Макс. расход Q max 2.6 м3/ч Макс. напор H max 44.99999 M Макс. содержание песка ПЃ 50 г/м3 Напорный патрубок Rp 1 Фланцы...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWU 3-0115

Технический паспорт

Характеристики

Wilo-Sub TWU 3-01..

1~230 В или 3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A

Агрегат
Макс. расход Qmax2.6 м3/ч
Макс. напор Hmax44.99999 M
Макс. содержание песка ПЃ50 г/м3
Напорный патрубокRp 1
Фланцы (по EN 1092-2) PNPN 6
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax5 бар
Макс. глубина погружения150 м
Температура перекачиваемой жидкости T+3...+35 В°C
Степень защитыIP 58
Макс. частота включений30 1/ч
Вес, прим. m9.30 кг
Данные мотора
Подключение к сети3~400 V, 50 Hz
Диаметр электродвигателя Г?3 "
Номинальная мощность электродвигателя P20.37 кВт
Число полюсов2
Номинальный ток IN2.00 A
Длина соединительного кабеля1.8 м
сечение кабеля4x1,5 мм2
Мин. скорость потока на моторе v0.08 м/с
Класс изоляцииF
материал
Рабочее колесоPC 2
Корпус насоса1.4301
Вал насоса1.4104 [AISI430F]
Корпус электродвигателя1.4301
Вал электродвигателя1.4305
Данные для заказа
ИзделиеWilo
Арт.-№4090892
Номер EAN4016322781790
Ценовая группаPG5
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4092485
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)4092485 + 4092486

Размеры и габаритные чертежи

Габаритный чертеж

Wilo-Sub TWU 3

A = вертикальный, B = вертикальный с охлаждающим кожухом, D = горизонтальный с охлаждающим кожухом

Размеры H

957 мм

Размеры H1

580 мм

Размеры H2

377 мм

Монтаж

A, B, D

Характеристики

Характеристики

Wilo-Sub TWU 3-01..

1~230 В или 3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A

Данные для заказа

Данные для заказа
Тип насосаTWU 3-0115
Арт.-№4090892
Номер EAN4016322781790
ЦветСеребристый
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4092485
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)4092485 + 4092486
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg9.3
Длина (нетто) mm957
Ширина (нетто) mm74
Высота (нетто) mm74
Вес (брутто) kg10.3
Длина (брутто) mm1290
Ширина (брутто) mm170
Высота (брутто) mm120
Вид упаковкиКартон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Полностью погружной многоступенчатый насос с радиальными рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии электродвигатель прямого пуска для однофазного или трехфазного тока, с заполненным маслом электродвигателем с возможностью перемотки и самосмазывающимися подшипниками. Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом. Для перекачивания воды из скважины с максимальной глубиной погружения 150 м и максимальным содержанием песка 50 г/м³.

Комплект поставки:

  • Гидравлическая часть в полном сборе с электродвигателем
  • Соединительный кабель с разрешением к применению в питьевом водоснабжении
  • В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
  • Инструкция по монтажу и эксплуатации
Агрегат
Макс. расход Qmax2.6 м3/ч
Макс. напор Hmax44.99999 M
Макс. содержание песка ПЃ50 г/м3
Напорный патрубокRp 1
Фланцы (по EN 1092-2) PNPN 6
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax5 бар
Макс. глубина погружения150 м
Температура перекачиваемой жидкости T+3...+35 В°C
Степень защитыIP 58
Макс. частота включений30 1/ч
Вес, прим. m9.30 кг
Данные мотора
Подключение к сети3~400 V, 50 Hz
Диаметр электродвигателя Г?3 "
Номинальная мощность электродвигателя P20.37 кВт
Число полюсов2
Номинальный ток IN2.00 A
Длина соединительного кабеля1.8 м
сечение кабеля4x1,5 мм2
Мин. скорость потока на моторе v0.08 м/с
Класс изоляцииF
материал
Рабочее колесоPC 2
Корпус насоса1.4301
Вал насоса1.4104 [AISI430F]
Корпус электродвигателя1.4301
Вал электродвигателя1.4305
Данные для заказа
Арт.-№4090892
Номер EAN4016322781790
Ценовая группаPG5
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4092485
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)4092485 + 4092486
ИзделиеWilo

Купить TWU 3-0115 в регионе Ярославль.
