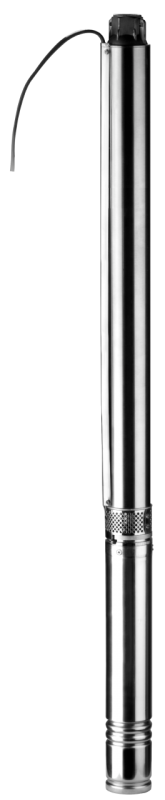

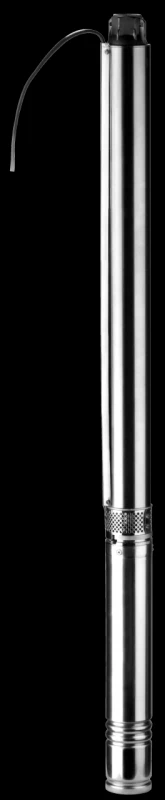

TWU 3-0123
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Wilo-Sub TWU 3-01.. 1~230 В или 3~400 В, 50 Гц, p = 1 кг/дм 3 , v = 1x10 -6 м 2 /с, ISO 9906 приложение A Агрегат Макс. расход Q max 2.6 м3/ч Макс. напор H max 66.99999 M Макс. содержание песка ПЃ 50 г/м3 Напорный патрубок Rp 1 Фланцы...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWU 3-0123
Технический паспорт
Характеристики
Wilo-Sub TWU 3-01..
1~230 В или 3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A
| Агрегат | |
|---|---|
| Макс. расход Qmax | 2.6 м3/ч |
| Макс. напор Hmax | 66.99999 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Напорный патрубок | Rp 1 |
| Фланцы (по EN 1092-2) PN | PN 6 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 7.4 бар |
| Макс. глубина погружения | 150 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 58 |
| Макс. частота включений | 30 1/ч |
| Вес, прим. m | 10.50 кг |
| Данные мотора | |
| Подключение к сети | 3~400 V, 50 Hz |
| Диаметр электродвигателя Г? | 3 " |
| Номинальная мощность электродвигателя P2 | 0.55 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 2.10 A |
| Длина соединительного кабеля | 1.8 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | F |
| материал | |
| Рабочее колесо | PC 2 |
| Корпус насоса | 1.4301 |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 4090893 |
| Номер EAN | 4016322781806 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4092485 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 4092485 + 4092486 |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-Sub TWU 3
A = вертикальный, B = вертикальный с охлаждающим кожухом, D = горизонтальный с охлаждающим кожухом
Размеры H
1157 ммРазмеры H1
780 ммРазмеры H2
377 ммМонтаж
A, B, DХарактеристики
Характеристики
Wilo-Sub TWU 3-01..
1~230 В или 3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A
Данные для заказа
| Данные для заказа | |
|---|---|
| Тип насоса | TWU 3-0123 |
| Арт.-№ | 4090893 |
| Номер EAN | 4016322781806 |
| Цвет | Серебристый |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4092485 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 4092485 + 4092486 |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 10.5 |
| Длина (нетто) mm | 1158 |
| Ширина (нетто) mm | 74 |
| Высота (нетто) mm | 74 |
| Вес (брутто) kg | 11.5 |
| Длина (брутто) mm | 1190 |
| Ширина (брутто) mm | 110 |
| Высота (брутто) mm | 110 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Полностью погружной многоступенчатый насос с радиальными рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии электродвигатель прямого пуска для однофазного или трехфазного тока, с заполненным маслом электродвигателем с возможностью перемотки и самосмазывающимися подшипниками. Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом. Для перекачивания воды из скважины с максимальной глубиной погружения 150 м и максимальным содержанием песка 50 г/м³.
Комплект поставки:
- Гидравлическая часть в полном сборе с электродвигателем
- Соединительный кабель с разрешением к применению в питьевом водоснабжении
- В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации
| Агрегат | |
|---|---|
| Макс. расход Qmax | 2.6 м3/ч |
| Макс. напор Hmax | 66.99999 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Напорный патрубок | Rp 1 |
| Фланцы (по EN 1092-2) PN | PN 6 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 7.4 бар |
| Макс. глубина погружения | 150 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 58 |
| Макс. частота включений | 30 1/ч |
| Вес, прим. m | 10.50 кг |
| Данные мотора | |
| Подключение к сети | 3~400 V, 50 Hz |
| Диаметр электродвигателя Г? | 3 " |
| Номинальная мощность электродвигателя P2 | 0.55 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 2.10 A |
| Длина соединительного кабеля | 1.8 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | F |
| материал | |
| Рабочее колесо | PC 2 |
| Корпус насоса | 1.4301 |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Арт.-№ | 4090893 |
| Номер EAN | 4016322781806 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4092485 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 4092485 + 4092486 |
| Изделие | Wilo |
