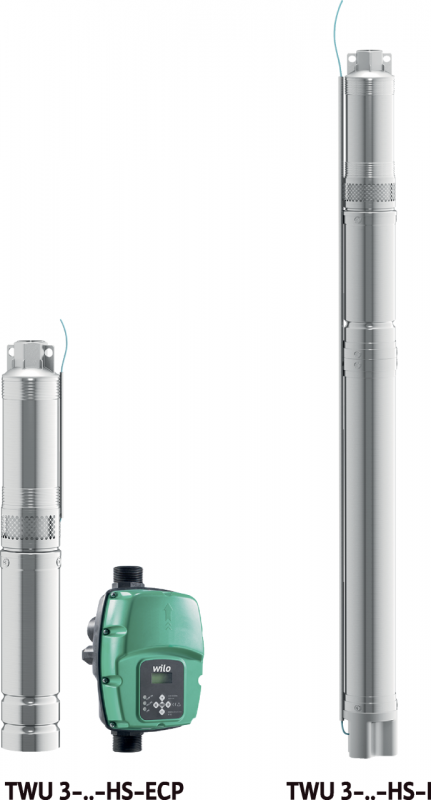

TWU 3.03-05-HS-ECP-B
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Wilo-Sub TWU 3-03..-HS-ECP-B Агрегат Макс. расход Q max 5 м3/ч Макс. напор H max 90.99999 M Макс. содержание песка ПЃ 50 г/м3 Напорный патрубок Rp 1 Фланцы (по EN 1092-2) PN PN 6 Стандарт подключения EN 1092-2 Максимальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWU 3.03-05-HS-ECP-B
Технический паспорт
Характеристики
Wilo-Sub TWU 3-03..-HS-ECP-B
| Агрегат | |
|---|---|
| Макс. расход Qmax | 5 м3/ч |
| Макс. напор Hmax | 90.99999 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Напорный патрубок | Rp 1 |
| Фланцы (по EN 1092-2) PN | PN 6 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 10.01 бар |
| Макс. глубина погружения | 150 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 58 |
| Макс. частота включений | 30 1/ч |
| Вес, прим. m | 5.00 кг |
| Данные мотора | |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Диаметр электродвигателя Г? | 3 " |
| Номинальная мощность электродвигателя P2 | 0.9 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 10.40 A |
| Длина соединительного кабеля | 1.75 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | F |
| материал | |
| Рабочее колесо | PC |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 6079400 |
| Номер EAN | 4048482654133 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 1) |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 1) |
Размеры и габаритные чертежи
Габаритный чертеж
A = вертикальный, B = вертикальный с охлаждающим кожухом, D = горизонтальный с охлаждающим кожухом
Размеры Г? 3)
81 ммРазмеры H
499 ммРазмеры H1
282 ммРазмеры H2
217 ммМонтаж
A, B, DХарактеристики
Характеристики
Wilo-Sub TWU 3-03..-HS-ECP-B
Данные для заказа
| Данные для заказа | |
|---|---|
| Тип насоса | TWU 3.03-05-HS-ECP-B |
| Арт.-№ | 6079400 |
| Номер EAN | 4048482654133 |
| Цвет | Серебристый |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 1) |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 1) |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 5 |
| Длина (нетто) mm | 499 |
| Ширина (нетто) mm | 81 |
| Высота (нетто) mm | 81 |
| Вес (брутто) kg | 7.5 |
| Длина (брутто) mm | 1000 |
| Ширина (брутто) mm | 161 |
| Высота (брутто) mm | 174 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Полностью затапливаемый погружной многоступенчатый насос с радиальными рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном.
Некорродирующий электродвигатель с постоянными магнитами для прямого пуска с целью подсоединения к частотному преобразователю, входящему в комплект поставки. Заполненный маслом электродвигатель с самосмазывающимися подшипниками, рассчитан на высокую частоту вращения до 8400 об/мин.
За счет эксплуатации с частотным преобразователем осуществляется автоматическое согласование частоты вращения агрегата с текущим расходом воды. Это позволяет поддерживать давление создаваемое насосом на постоянном уровне. Охлаждение электродвигателя и частотного преобразователя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом. Он устанавливается непосредственно в напорный трубопровод в месте исключающем затопление. Для перекачивания воды из скважин с максимальной глубиной погружения 150 м и максимальным содержанием песка 50 г/м³.
Комплект поставки
- Гидравлическая часть в полном сборе с электродвигателем
- Частотный преобразователь
- Кабель электропитания с разрешением к применению в питьевом водоснабжении
- Инструкция по монтажу и эксплуатации
| Агрегат | |
|---|---|
| Макс. расход Qmax | 5 м3/ч |
| Макс. напор Hmax | 90.99999 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Напорный патрубок | Rp 1 |
| Фланцы (по EN 1092-2) PN | PN 6 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 10.01 бар |
| Макс. глубина погружения | 150 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 58 |
| Макс. частота включений | 30 1/ч |
| Вес, прим. m | 5.00 кг |
| Данные мотора | |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Диаметр электродвигателя Г? | 3 " |
| Номинальная мощность электродвигателя P2 | 0.9 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 10.40 A |
| Длина соединительного кабеля | 1.75 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | F |
| материал | |
| Рабочее колесо | PC |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Арт.-№ | 6079400 |
| Номер EAN | 4048482654133 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 1) |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 1) |
| Изделие | Wilo |
