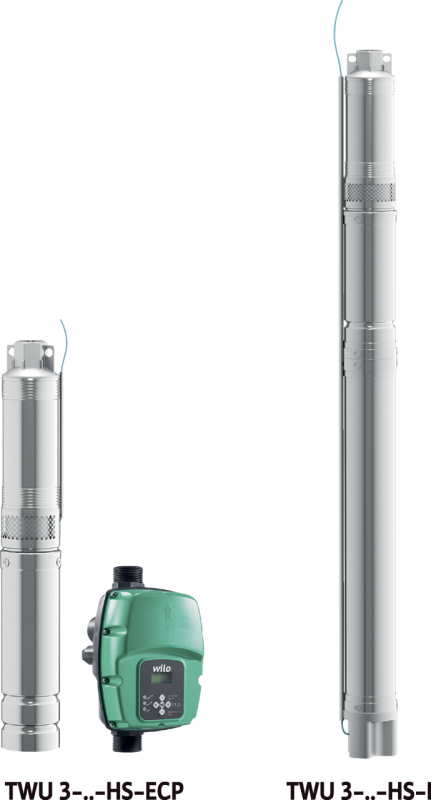

TWU 3-0504-HS-I
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Wilo-Sub TWU 3-05..-HS..I Агрегат Макс. расход Q max 6.5 м3/ч Макс. напор H max 96 M Макс. содержание песка ПЃ 50 г/м3 Напорный патрубок Rp 1 Фланцы (по EN 1092-2) PN PN 6 Стандарт подключения EN 1092-2 Максимальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWU 3-0504-HS-I
Технический паспорт
Характеристики
Wilo-Sub TWU 3-05..-HS..I
| Агрегат | |
|---|---|
| Макс. расход Qmax | 6.5 м3/ч |
| Макс. напор Hmax | 96 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Напорный патрубок | Rp 1 |
| Фланцы (по EN 1092-2) PN | PN 6 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 10.6 бар |
| Макс. глубина погружения | 150 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 58 |
| Макс. частота включений | 30 1/ч |
| Вес, прим. m | 11.40 кг |
| Данные мотора | |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Диаметр электродвигателя Г? | 3 " |
| Номинальная мощность электродвигателя P2 | 1.5 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 12.50 A |
| Длина соединительного кабеля | 1.75 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | F |
| материал | |
| Рабочее колесо | PC |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 6064285 |
| Номер EAN | 4048482213972 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 1) |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 1) |
Размеры и габаритные чертежи
Габаритный чертеж
A = вертикальный, B = вертикальный с охлаждающим кожухом, D = горизонтальный с охлаждающим кожухом
Размеры Г? 3)
80 ммРазмеры H
1120 ммРазмеры H1
300 ммРазмеры H2
820 ммМонтаж
A, B, DХарактеристики
Характеристики
Wilo-Sub TWU 3-05..-HS..I
Данные для заказа
| Данные для заказа | |
|---|---|
| Тип насоса | TWU 3-0504-HS-I |
| Арт.-№ | 6064285 |
| Номер EAN | 4048482213972 |
| Цвет | Серебристый |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 1) |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 1) |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 11.4 |
| Длина (нетто) mm | 1120 |
| Ширина (нетто) mm | 80 |
| Высота (нетто) mm | 80 |
| Вес (брутто) kg | 12.4 |
| Длина (брутто) mm | 1550 |
| Ширина (брутто) mm | 200 |
| Высота (брутто) mm | 200 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Полностью погружной многоступенчатый насос с радиальными рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Некорродирующий асинхронный электродвигатель с частотным преобразователем с постоянной частотой вращения вплоть до 8400 об/мин для прямого подключения к сети переменного тока. Заполненный маслом электродвигатель с возможностью перемотки с самосмазывающимися подшипниками, рассчитанный на высокую частоту вращения. Охлаждение электродвигателя и частотного преобразователя происходит за счет перекачиваемых жидкостей. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом. Для перекачивания воды из скважин с максимальной глубиной погружения 150 м и максимальным содержанием песка 50 г/м³.
Комплект поставки:
- Гидравлическая часть в полном сборе с электродвигателем
- Частотный преобразователь (ЧП)
- Соединительный кабель с разрешением к применению в питьевом водоснабжении
- Инструкция по монтажу и эксплуатации
| Агрегат | |
|---|---|
| Макс. расход Qmax | 6.5 м3/ч |
| Макс. напор Hmax | 96 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Напорный патрубок | Rp 1 |
| Фланцы (по EN 1092-2) PN | PN 6 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 10.6 бар |
| Макс. глубина погружения | 150 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 58 |
| Макс. частота включений | 30 1/ч |
| Вес, прим. m | 11.40 кг |
| Данные мотора | |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Диаметр электродвигателя Г? | 3 " |
| Номинальная мощность электродвигателя P2 | 1.5 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 12.50 A |
| Длина соединительного кабеля | 1.75 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | F |
| материал | |
| Рабочее колесо | PC |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Арт.-№ | 6064285 |
| Номер EAN | 4048482213972 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 1) |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 1) |
| Изделие | Wilo |
