TWU 4-0409-C-Plug&Pump/DS
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Wilo-Sub TWU 4-04.. Plug & Pump Агрегат Макс. расход Q max 6 м3/ч Макс. напор H max 58.99999 M Макс. содержание песка ПЃ 50 г/м3 Минимальный индекс эффективности (MEI) ≥ 0.70 Напорный патрубок Rp 1Вј Стандарт...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWU 4-0409-C-Plug&Pump/DS

Технический паспорт

Характеристики

Wilo-Sub TWU 4-04.. Plug & Pump

Агрегат
Макс. расход Qmax6 м3/ч
Макс. напор Hmax58.99999 M
Макс. содержание песка ПЃ50 г/м3
Минимальный индекс эффективности (MEI)≥ 0.70
Напорный патрубокRp 1Вј
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax6.5 бар
Макс. глубина погружения200 м
Температура перекачиваемой жидкости T+3...+35 В°C
Степень защитыIP 68
Макс. частота включений20 1/ч
Вес, прим. m13.90 кг
Данные мотора
Подключение к сети1~230 V, 50 Hz
Диаметр электродвигателя Г?4 "
Номинальная мощность электродвигателя P20.75 кВт
Число полюсов2
Номинальный ток IN5.90 A
Длина соединительного кабеля30 м
сечение кабеля4x1,5 мм2
Мин. скорость потока на моторе v0.08 м/с
Класс изоляцииB
материал
Рабочее колесоNoryl
Корпус насоса1.4301 [AISI304]
Вал насоса1.4104 [AISI430F]
Корпус электродвигателя1.4301
Вал электродвигателя1.4305
Данные для заказа
ИзделиеWilo
Арт.-№6049389
Номер EAN4044966516539
Ценовая группаPG5
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4064430
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6037935

Размеры и габаритные чертежи

Габаритный чертеж

Wilo-Sub TWU 4 P&P

Размеры H

639 мм

Размеры H1

344 мм

Размеры H2

295 мм

Монтаж

A, B, D

Характеристики

Характеристики

Wilo-Sub TWU 4-04.. Plug & Pump

Данные для заказа

Данные для заказа
Тип насосаTWU 4-0409-C-Plug&Pump/DS
Арт.-№6049389
Номер EAN4044966516539
ЦветСеребристый
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4064430
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6037935
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg13.9
Длина (нетто) mm639
Ширина (нетто) mm98
Высота (нетто) mm98
Вес (брутто) kg14.9
Длина (брутто) mm1150
Ширина (брутто) mm200
Высота (брутто) mm200
Вид упаковкиКартон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Установка для собственного водоснабжения в частном секторе для перекачиваемых жидкостей с содержанием песка до 50 г/м³ и глубиной погружения до 200 м, предназначенная для вертикального или горизонтального монтажа. Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, соприкасающиеся с перекачиваемой средой, выполнены из коррозионностойкого материала. Коррозионностойкий однофазный электродвигатель прямого пуска. Герметичный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водогликолевой смесью. Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

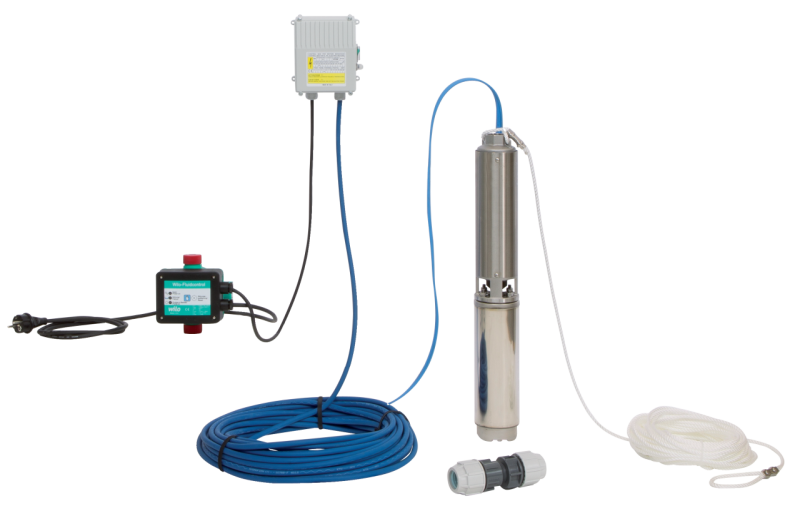

Комплект поставки:

  • насос;
  • соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2);
  • распределительная коробка с конденсатором, тепловая защита электродвигателя и включатель/выключатель;
  • манометрическая схема Wilo 0–18 бар, включая расширительный мембранный бак объемом 18 л, манометр, запорную арматуру и манометрический выключатель;
  • трос для фиксации и опускания насоса длиной 30 м.
  • Монтажные детали: тройник, переходник с R 1Вј на R 1, 8 кабельных стяжек
Агрегат
Макс. расход Qmax6.0 м3/ч
Макс. напор Hmax59.0 M
Макс. содержание песка ПЃ50 г/м3
Минимальный индекс эффективности (MEI)≥ 0.70
Напорный патрубокRp 1Вј
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax6.5 бар
Макс. глубина погружения200 м
Температура перекачиваемой жидкости T+3...+35 В°C
Степень защитыIP 68
Макс. частота включений20 1/ч
Вес, прим. m13.9 кг
Данные мотора
Подключение к сети1~230 V, 50 Hz
Диаметр электродвигателя Г?4 "
Номинальная мощность электродвигателя P20.75 кВт
Число полюсов2
Номинальный ток IN5.9 A
Длина соединительного кабеля30 м
сечение кабеля4x1,5 мм2
Мин. скорость потока на моторе v0.08 м/с
Класс изоляцииB
материал
Рабочее колесоNoryl
Корпус насоса1.4301 [AISI304]
Вал насоса1.4104 [AISI430F]
Корпус электродвигателя1.4301
Вал электродвигателя1.4305
Данные для заказа
Арт.-№6049389
Номер EAN4044966516539
Ценовая группаPG5
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4064430
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6037935
ИзделиеWilo

Дополнительная информация

Установочный чертеж Использование охлаждающих кожухов

BrГ? = диаметр колодца

Серая область = требуется трубчатый охлаждающий кожух

Белая область = эксплуатация без охлаждающего кожуха

Данные для заказа
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4064430
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6037935
