TWU 4-0414-C-Plug&Pump/DS
Производитель —
Оценка (средняя 3)
Технический паспорт Характеристики Wilo-Sub TWU 4-04.. Plug & Pump Агрегат Макс. расход Q max 6 м3/ч Макс. напор H max 92.99999 M Макс. содержание песка ПЃ 50 г/м3 Минимальный индекс эффективности (MEI) ≥ 0.70 Напорный патрубок Rp 1Вј Стандарт...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWU 4-0414-C-Plug&Pump/DS
Технический паспорт
Характеристики
Wilo-Sub TWU 4-04.. Plug & Pump
| Агрегат | |
|---|---|
| Макс. расход Qmax | 6 м3/ч |
| Макс. напор Hmax | 92.99999 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.70 |
| Напорный патрубок | Rp 1Вј |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 10.2 бар |
| Макс. глубина погружения | 200 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 68 |
| Макс. частота включений | 20 1/ч |
| Вес, прим. m | 15.30 кг |
| Данные мотора | |
| Подключение к сети | 1~230 V, 50 Hz |
| Диаметр электродвигателя Г? | 4 " |
| Номинальная мощность электродвигателя P2 | 1.1 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 7.80 A |
| Длина соединительного кабеля | 30 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | B |
| материал | |
| Рабочее колесо | Noryl |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 6049390 |
| Номер EAN | 4044966516614 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-Sub TWU 4 P&P
Размеры H
792 ммРазмеры H1
452 ммРазмеры H2
340 ммМонтаж
A, B, DХарактеристики
Характеристики
Wilo-Sub TWU 4-04.. Plug & Pump
Данные для заказа
| Данные для заказа | |
|---|---|
| Тип насоса | TWU 4-0414-C-Plug&Pump/DS |
| Арт.-№ | 6049390 |
| Номер EAN | 4044966516614 |
| Цвет | Серебристый |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 15.3 |
| Длина (нетто) mm | 792 |
| Ширина (нетто) mm | 98 |
| Высота (нетто) mm | 98 |
| Вес (брутто) kg | 16.3 |
| Длина (брутто) mm | 1150 |
| Ширина (брутто) mm | 200 |
| Высота (брутто) mm | 200 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Установка для собственного водоснабжения в частном секторе для перекачиваемых жидкостей с содержанием песка до 50 г/м³ и глубиной погружения до 200 м, предназначенная для вертикального или горизонтального монтажа. Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, соприкасающиеся с перекачиваемой средой, выполнены из коррозионностойкого материала. Коррозионностойкий однофазный электродвигатель прямого пуска. Герметичный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водогликолевой смесью. Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

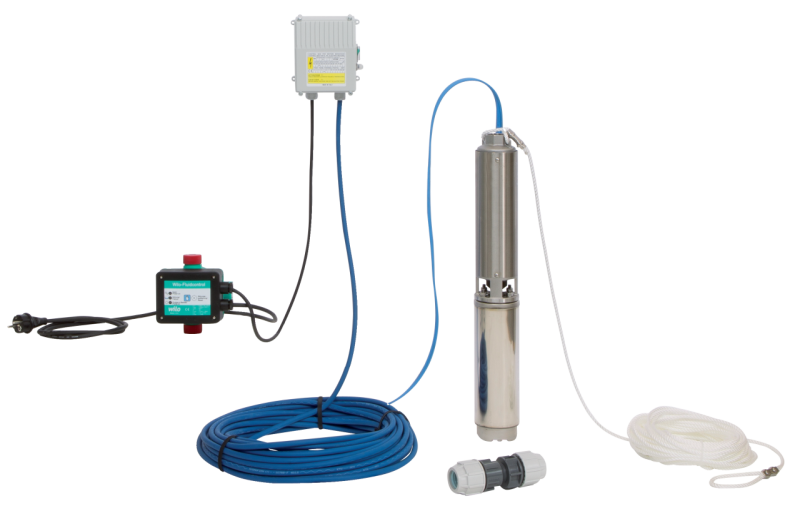

Комплект поставки:
- насос;
- соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2);
- распределительная коробка с конденсатором, тепловая защита электродвигателя и включатель/выключатель;
- манометрическая схема Wilo 0–18 бар, включая расширительный мембранный бак объемом 18 л, манометр, запорную арматуру и манометрический выключатель;
- трос для фиксации и опускания насоса длиной 30 м.
- Монтажные детали: тройник, переходник с R 1Вј на R 1, 8 кабельных стяжек
| Агрегат | |
|---|---|
| Макс. расход Qmax | 6.0 м3/ч |
| Макс. напор Hmax | 93.0 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.70 |
| Напорный патрубок | Rp 1Вј |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 10.2 бар |
| Макс. глубина погружения | 200 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 68 |
| Макс. частота включений | 20 1/ч |
| Вес, прим. m | 15.3 кг |
| Данные мотора | |
| Подключение к сети | 1~230 V, 50 Hz |
| Диаметр электродвигателя Г? | 4 " |
| Номинальная мощность электродвигателя P2 | 1.1 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 7.8 A |
| Длина соединительного кабеля | 30 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | B |
| материал | |
| Рабочее колесо | Noryl |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Арт.-№ | 6049390 |
| Номер EAN | 4044966516614 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
| Изделие | Wilo |
Дополнительная информация
Установочный чертеж Использование охлаждающих кожухов
BrГ? = диаметр колодца
Серая область = требуется трубчатый охлаждающий кожух
Белая область = эксплуатация без охлаждающего кожуха
| Данные для заказа | |
|---|---|
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064430 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037935 |
