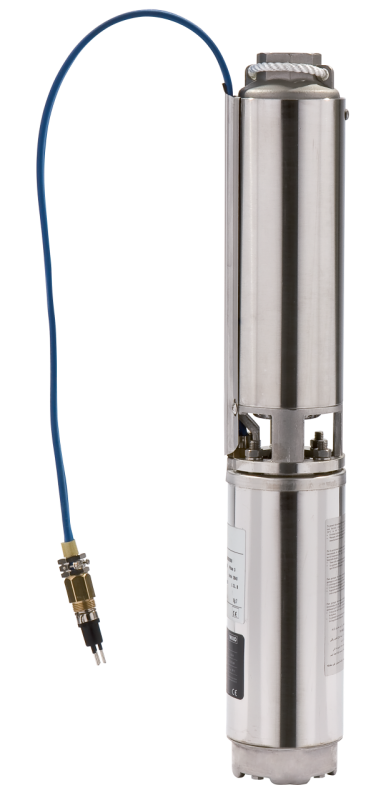

TWU 4-0414-C-QC
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Агрегат Макс. расход Q max 6 м3/ч Макс. напор H max 92.99999 M Макс. содержание песка ПЃ 50 г/м3 Минимальный индекс эффективности (MEI) ≥ 0.70 Напорный патрубок Rp 1Вј Стандарт подключения EN 1092-2 Максимальное рабочее...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWU 4-0414-C-QC

Технический паспорт

Агрегат
Макс. расход Qmax6 м3/ч
Макс. напор Hmax92.99999 M
Макс. содержание песка ПЃ50 г/м3
Минимальный индекс эффективности (MEI)≥ 0.70
Напорный патрубокRp 1Вј
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax10.2 бар
Макс. глубина погружения200 м
Температура перекачиваемой жидкости T+3...+35 В°C
Степень защитыIP 68
Макс. частота включений20 1/ч
Вес, прим. m15.00 кг
Данные мотора
Подключение к сети3~400 V, 50 Hz
Диаметр электродвигателя Г?4 "
Номинальная мощность электродвигателя P21.1 кВт
Число полюсов2
Номинальный ток IN3.00 A
Длина соединительного кабеля1.75 м
сечение кабеля4x1,5 мм2
Мин. скорость потока на моторе v0.08 м/с
Класс изоляцииB
материал
Рабочее колесоNoryl
Корпус насоса1.4301 [AISI304]
Вал насоса1.4104 [AISI430F]
Корпус электродвигателя1.4301
Вал электродвигателя1.4305
Данные для заказа
ИзделиеWilo
Арт.-№6049376
Номер EAN4044966516461
Ценовая группаPG5
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4064430
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6037935

Размеры и габаритные чертежи

Габаритный чертеж

Wilo-Sub TWU 4

A = вертикальный, B = вертикальный с охлаждающим кожухом, D = горизонтальный с охлаждающим кожухом

Напорный патрубок

Rp 1Вј

Размеры H

747 мм

Размеры H1

452 мм

Размеры H2

295 мм

Размеры W

500 мм

Монтаж

A, B, D

Характеристики

Данные для заказа

Данные для заказа
Тип насосаTWU 4-0414-C-QC
Арт.-№6049376
Номер EAN4044966516461
ЦветСеребристый
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4064430
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6037935
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg15
Длина (нетто) mm747
Ширина (нетто) mm98
Высота (нетто) mm98
Вес (брутто) kg16
Длина (брутто) mm1150
Ширина (брутто) mm200
Высота (брутто) mm200
Вид упаковкиКартон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Полностью погружной многоступенчатый насос с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии электродвигатель однофазного или трехфазного тока для прямого пуска с водогликолевой смесью. Полностью герметичные и пропитанные смолой самосмазывающиеся подшипники с обмоткой с изолирующей лакировкой. Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом. Для перекачивания воды из скважин с максимальной глубиной погружения 200 м и максимальным содержанием песка 50 г/м³. Вариант исполнения QC оснащен быстросъемным соединительным кабелем для простой и быстрой замены электрического кабеля.

Комплект поставки:

  • Гидравлическая часть в полном сборе с электродвигателем
  • Быстросъемный соединительный кабель с разрешением к применению в питьевом водоснабжении
  • Кабельная стяжка
  • Поддерживающий трос из полипропилена
  • Зажим для крепления поддерживающего троса на агрегате
  • В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
  • Инструкция по монтажу и эксплуатации
Агрегат
Макс. расход Qmax6.0 м3/ч
Макс. напор Hmax93.0 M
Макс. содержание песка ПЃ50 г/м3
Минимальный индекс эффективности (MEI)≥ 0.70
Напорный патрубокRp 1Вј
Стандарт подключенияEN 1092-2
Максимальное рабочее давление pmax10.2 бар
Макс. глубина погружения200 м
Температура перекачиваемой жидкости T+3...+35 В°C
Степень защитыIP 68
Макс. частота включений20 1/ч
Вес, прим. m15.0 кг
Данные мотора
Подключение к сети3~400 V, 50 Hz
Диаметр электродвигателя Г?4 "
Номинальная мощность электродвигателя P21.1 кВт
Число полюсов2
Номинальный ток IN3 A
Длина соединительного кабеля1.75 м
сечение кабеля4x1,5 мм2
Мин. скорость потока на моторе v0.08 м/с
Класс изоляцииB
материал
Рабочее колесоNoryl
Корпус насоса1.4301 [AISI304]
Вал насоса1.4104 [AISI430F]
Корпус электродвигателя1.4301
Вал электродвигателя1.4305
Данные для заказа
Арт.-№6049376
Номер EAN4044966516461
Ценовая группаPG5
№ арт. для охлаждающих кожухов Для вертикального монтажа (B)4064430
№ арт. для охлаждающих кожухов Для горизонтального монтажа (D)6037935
ИзделиеWilo

Купить TWU 4-0414-C-QC в регионе Ярославль.
