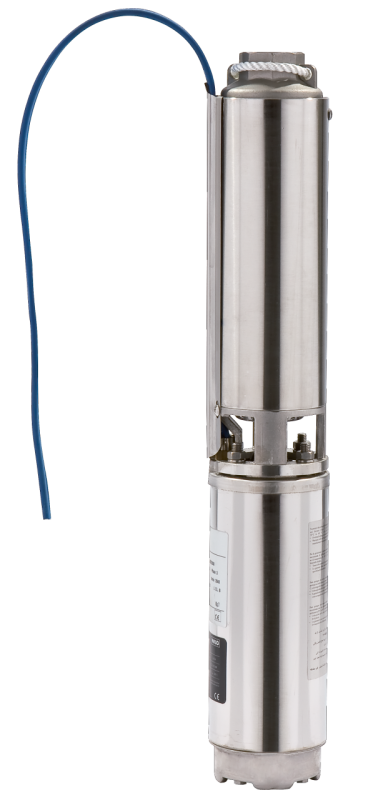

TWU 4-1620-C
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Wilo-Sub TWU 4-16..-C Агрегат Макс. расход Q max 24 м3/ч Макс. напор H max 125 M Макс. содержание песка ПЃ 50 г/м3 Минимальный индекс эффективности (MEI) ≥ 0.10 Напорный патрубок Rp 2 Стандарт подключения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — TWU 4-1620-C
Технический паспорт
Характеристики
Wilo-Sub TWU 4-16..-C
| Агрегат | |
|---|---|
| Макс. расход Qmax | 24 м3/ч |
| Макс. напор Hmax | 125 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.10 |
| Напорный патрубок | Rp 2 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 13.8 бар |
| Макс. глубина погружения | 200 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 68 |
| Макс. частота включений | 20 1/ч |
| Вес, прим. m | 42.90 кг |
| Данные мотора | |
| Подключение к сети | 3~400 V, 50 Hz |
| Диаметр электродвигателя Г? | 4 " |
| Номинальная мощность электродвигателя P2 | 5.5 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 13.60 A |
| Длина соединительного кабеля | 4 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | B |
| материал | |
| Рабочее колесо | Noryl |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Изделие | Wilo |
| Арт.-№ | 6061426 |
| Номер EAN | 4044966541524 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064431 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037936 |
Размеры и габаритные чертежи
Габаритный чертеж
Wilo-Sub TWU 4
A = вертикальный, B = вертикальный с охлаждающим кожухом, D = горизонтальный с охлаждающим кожухом
Напорный патрубок
Rp 2Размеры H
2164 ммРазмеры H1
1489 ммРазмеры H2
675 ммРазмеры W
750 ммМонтаж
A, B, DХарактеристики
Характеристики
Wilo-Sub TWU 4-16..-C
Данные для заказа
| Данные для заказа | |
|---|---|
| Тип насоса | TWU 4-1620-C |
| Арт.-№ | 6061426 |
| Номер EAN | 4044966541524 |
| Цвет | Серебристый |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064431 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037936 |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 42.9 |
| Длина (нетто) mm | 2164 |
| Ширина (нетто) mm | 98 |
| Высота (нетто) mm | 98 |
| Вес (брутто) kg | 43.9 |
| Длина (брутто) mm | 2300 |
| Ширина (брутто) mm | 200 |
| Высота (брутто) mm | 200 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Полностью погружной многоступенчатый насос с радиальными или полуосевыми рабочими колесами в секционном исполнении для вертикального или горизонтального монтажа со встроенным обратным клапаном. Стойкий к коррозии электродвигатель однофазного или трехфазного тока для прямого пуска с водогликолевой смесью. Полностью герметичные и пропитанные смолой самосмазывающиеся подшипники с обмоткой с изолирующей лакировкой. Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Этот агрегат всегда должен эксплуатироваться в погруженном состоянии. Горизонтальный монтаж выполняется с охлаждающим кожухом. Для перекачивания воды из скважин с максимальной глубиной погружения 200 м и максимальным содержанием песка 50 г/м³.
Комплект поставки:
- Гидравлическая часть в полном сборе с электродвигателем
- Соединительный кабель с разрешением к применению в питьевом водоснабжении
- В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации
| Агрегат | |
|---|---|
| Макс. расход Qmax | 24.0 м3/ч |
| Макс. напор Hmax | 125.0 M |
| Макс. содержание песка ПЃ | 50 г/м3 |
| Минимальный индекс эффективности (MEI) | ≥ 0.10 |
| Напорный патрубок | Rp 2 |
| Стандарт подключения | EN 1092-2 |
| Максимальное рабочее давление pmax | 13.8 бар |
| Макс. глубина погружения | 200 м |
| Температура перекачиваемой жидкости T | +3...+35 В°C |
| Степень защиты | IP 68 |
| Макс. частота включений | 20 1/ч |
| Вес, прим. m | 42.9 кг |
| Данные мотора | |
| Подключение к сети | 3~400 V, 50 Hz |
| Диаметр электродвигателя Г? | 4 " |
| Номинальная мощность электродвигателя P2 | 5.5 кВт |
| Число полюсов | 2 |
| Номинальный ток IN | 13.6 A |
| Длина соединительного кабеля | 4 м |
| сечение кабеля | 4x1,5 мм2 |
| Мин. скорость потока на моторе v | 0.08 м/с |
| Класс изоляции | B |
| материал | |
| Рабочее колесо | Noryl |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4104 [AISI430F] |
| Корпус электродвигателя | 1.4301 |
| Вал электродвигателя | 1.4305 |
| Данные для заказа | |
| Арт.-№ | 6061426 |
| Номер EAN | 4044966541524 |
| Ценовая группа | PG5 |
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064431 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037936 |
| Изделие | Wilo |
Дополнительная информация
Установочный чертеж Использование охлаждающих кожухов
BrГ? = диаметр колодца
Серая область = требуется трубчатый охлаждающий кожух
Белая область = эксплуатация без охлаждающего кожуха
| Данные для заказа | |
|---|---|
| № арт. для охлаждающих кожухов Для вертикального монтажа (B) | 4064431 |
| № арт. для охлаждающих кожухов Для горизонтального монтажа (D) | 6037936 |
