Применение

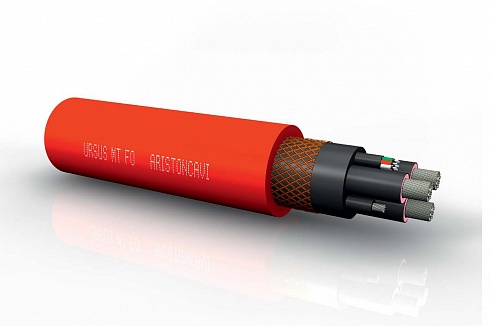

Гибкий наматываемый кабель со встроенными оптоволоконными проводами для высоких и экстремальных механических нагрузок, например крутильный напряжение, отклонение в разные плоскости и высокая скорость наматывания.
Жила
- Материал: луженая медь
- Конструкция: Class 5 VDE 0295 (IEC 60228)
Изоляция
- Материал: 3GI3 резиновый компаунд, соответствует VDE 0207 Part 20
- Толщина: соответствует VDE 0250 Part 812
Заземляющая жила
- Материал: луженая медь
- Конструкция: Class 5 VDE 0295 (IEC 60228)*
- Изоляция: полупроводящий слой
Оптоволокно
- Тип передачи данных 50/125 multimode, 62.5/125 multimode, 9/125 singlemode
- Номинальный номер. отверст: 250 μm
- Количество волокон:
- 6 - 8 - 12 - 24 multimode optical fibre
- 4 - 6 - 8 -12 -24 singlemode optical fibre
- Оплетка оптоволонка: специальная резиновая смесь поверх скрученных жил
Центральный наполнитель
- Полупроводящий состав на текстильной полиэфирной основе
Сердечник
- Конструкция: скрученные жилы с заземляющим проводом, разделенным на 2 части + FO
- Разделитель на витой сборке: полупроводящая лента, намотанная на скрученные жилы
Внутренняя оболочка
- Материал: резиновый компаунд 5GM3, соответствует VDE 0207 Part 21
- Толщина: соответствует VDE 0250 Part 813 (table 2)
Антискручивание
- Оплетка из полиэстера между внутренней и внешней оболочкой
Внешняя оболочка
- Материал: резиновый компаунд 5GM5, соответствует VDE 0207 Part 21
- Толщина: соответствует VDE 0250 Part 813 (table 2)
- Цвет: красный
