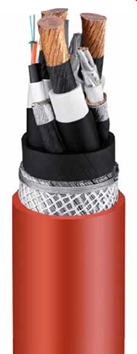

Усиленный гибкий силовой бронированный кабель для комбайнов 3-6 кВ RHEYFIRM (N)TSKCGERLWOEUSS
Производитель —
Оценка (средняя 3)
Область применения
Гибкий кабель для электропитания комбайнов и механизмов в забоях, для работы в условиях крайне высоких механических и изгибающих нагрузок. Конструкция содержит индивидуальные полупроводящие экраны и концентрическую...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Усиленный гибкий силовой бронированный кабель для комбайнов 3-6 кВ RHEYFIRM (N)TSKCGERLWOEUSS
Область применения
Гибкий кабель для электропитания комбайнов и механизмов в забоях, для работы в условиях крайне высоких механических и изгибающих нагрузок. Конструкция содержит индивидуальные полупроводящие экраны и концентрическую броню из гибкой стальной проволоки.
Обозначения
|
Маркировка |
Описание |
|
(N) |
В соотв. со стандартом DIN VDE |
|
TS |
Гибкий кабель с изоляцией из этиленпропиленовой резины повышенной износостойкости |
|
K |
Сердечник-разделитель |
|
CGE |
Неметаллический экран поверх жил и изоляции |
|
RL |
Бронирование стальной проволокой |
|
W |
Изоляция из термостойкого состава |
|
OE |
Устойчивый к маслам |
|
U |
Не распространяющий горение |
|
SS |
Обозначение Nexans для исполнения оболочки с крайне высокой износостойкостью |
|
UEL |
Экран контроля |
Конструкция
Токоведущие жилы:
Проводник: исключительно гибкий медный луженый проводник Изоляция:
- термостойкая высокоэластичная изоляция с крайне высоким удлинением на разрыв
- экран жил
Удлиняемые жилы управления:
Проводник: проводник из специального состава, способен сжиматься и растягиваться
Изоляция: термостойкая высокоэластичная изоляция с крайне высоким удлинением на разрыв
Контрольный проводник / сердечник-разделитель:
Проводник специальной конструкции, устойчивый к сжатию и растяжению, покрытие из полупроводящей резиновой смеси Двухслойная внутренняя оболочка:
- полупроводящий слой
- синтетическая резиновая смесь
Броня:
Плетеная броня из стальных оцинкованных проволок с вплетенными медными защитными проводниками
Внешняя оболочка:
Резиновая смесь крайне высокой износостойкости на основе хлоркаучуков для применения в условиях подземной разработки
Напряжение: 3.6/6 кВ
Макс. допустимое напряжение Ubmax сети пер. тока: 7.2 кВ / сети пост. тока: 10.8 кВ
|
Сечение |
|
Макс. сопротивление при T=20 °C* |
Внешний-Ø* |
Масса* |
Прочность на разрыв* |
||||
|
|
мин. |
|
|
макс. |
|||||
|
[мм²] |
|
[Ω/км] |
|
[мм] |
|
|
[мм] |
[кг/км] |
[Н] |
|
3x35 + PE + управление |
0.554 |
57 |
61 |
4800 |
2625 |
||||
|
3x50 + PE + управление |
0.386 |
61 |
65 |
6000 |
3750 |
||||
|
3x70 + PE + управление |
0.272 |
66 |
70 |
7000 |
5250 |
||||
|
3x95 + PE + управление |
0.206 |
70 |
74 |
8500 |
7125 |
||||
|
3x120 + PE + управление |
0.161 |
75 |
79 |
9200 |
9000 |
||||
* Ориентировочные значения
Исполнения с другим сечением/номинальным напряжением по запросу
Электрические характеристики
Максимальный длительно допустимый ток [A] при температуре 28 °C:
|
Сечение [мм²] |
В опасных зонах, при наличии рудничного газа [A] |
В прочих опасных зонах [A] |
|
25 |
122 |
134 |
|
35 |
151 |
165 |
|
50 |
188 |
206 |
|
70 |
233 |
255 |
|
95 |
280 |
307 |
|
120 |
328 |
359 |
Ток короткого замыкания (80 – 250 °C / Ithr = 149 A/мм²) в кА
|
Сечение [мм²] |
Для 1 с (tkr) |
Для 0.5 с (tkr) |
|
25 |
3.7 |
5.3 |
|
35 |
5.2 |
7.4 |
|
50 |
7.5 |
10.5 |
|
70 |
10.4 |
14.8 |
|
95 |
14.2 |
20.0 |
|
120 |
17.9 |
25.3 |
Радиус изгиба
Минимальный допустимый радиус изгиба:
- при статической установке: 2 x внешних-∅
- при изгибе: 3 x внешних-∅
- в направляющих роликах и на барабанах: 4.5 x внешних-∅
Термические свойства
Допустимая температура на поверхности кабеля:
- при статической установке: -40 °C / +80 °C
- при изгибе: -25 °C / +80 °C
Максимально допустимая температура жилы: 90 °C
Максимально допустимая температура жилы при КЗ: 250 °C
Маркировка
Примеры:
Кабель для применения в кабелеукладчике:
RHEYFIRM (N)TSKCGERLWOEUSS-V 3x95+… +… 6/10 kV I NEXANS I год
Кабель для свободного волочения:
RHEYFIRM (N)TSKCGERLWOEUSS-Z 3x95+…+… 6/10 kV I NEXANS I год
