Установки конденсаторные для повышения коэффициента мощности cos (φ) электроустановок и распределительных сетей, а также автоматического поддержания его на заданном уровне (0,93–0,98)

• Малые внутренние потери активной мощности (не более 5 Вт на 1 кВАр)
• Простой монтаж и небольшие затраты при эксплуатации
• Возможность подбора любой необходимой мощности
• Возможность установки и подключения в любой точке электрической сети
• Бесшумность работы
• Долгий срок службы

Особенности

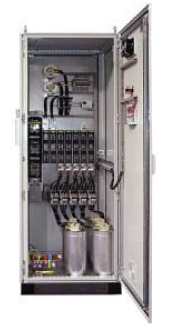

Установка состоит из модульных трехфазных конденсаторных батарей, которые включаются и выключаются автоматически посредством контакторов, оснащенных устройством, способным ограничивать пик тока включения на основе требуемой для установки емкостной реактивной мощности. Оборудование размещается в металлическом шкафу с минимальной степенью защиты IP30. Шкаф может использоваться как в составе общего сборного щита ГРЩ (ВРУ), причем в любой оболочке (Hager, Schneider Electric, ABB, Rittal и т.д.), так и как отдельностоящий шкаф с кабельным вводом сверху или снизу (в этом случае на входе устанавливается автоматический выключатель).

Автоматическое регулирование осуществляется специальным электронным регулятором реактивной мощности. При установке УКРМ в помещениях с температурой ниже –25°С, должен быть предусмотрен обогрев помещения.

Преимущества

Правильная компенсация реактивной мощности позволяет:

• снизить общие расходы на электроэнергию;
• уменьшить нагрузку на распределительную сеть (подводящие линии, распределительные трансформаторы, электродвигатели), тем самым продлевая их срок службы;
• снизить тепловые потери тока и расходы на электроэнергию;
• подавить сетевые помехи, снизить несимметрию фаз;
• добиться большей надежности и экономичности распределительных сетей.

Применение установок компенсации реактивной мощности является эффективным решением вопросов энергосбережения и повышения надежности работы электрооборудования, позволяющее снизить уровень потребления электроэнергии.

Технические характеристики

Информация для заказа

При размещении заказа, в зависимости от его вида, Заказчику необходимо предоставить следующую техническую документацию:

1. Для заказа по техническим условиям ЗАКАЗЧИКА, необходимы заполненные опросные листы. В данном случае по согласованию обычно требуется проведение работ по проектированию оборудования.
2. Для заказа по типовым наименованиям необходимы заполненные опросные листы, в которых обязательно указываются номера типовых схем, используемые типы корпусов (навесной/встраиваемый/напольный, материал корпуса, степень защиты IP), производители комплектующих элементов, другие технические параметры.
3. Для заказа по проектам необходима проектная документация – однолинейная или принципиальная электрическая схема, спецификация комплектующих элементов, чертежи. При заказе шкафов управления и автоматики дополнительно требуется схема управления (функциональная схема).

Подробности сертификации

Сертификат соответствия системы ГОСТ Р на шкафы низковольтные комплектные: № РОСС RU.АВ87.В00802.
