ВБбШнг(А)-LS | не распространяющие горение, с низким дымо- и газовыделением, огнестойкие, с низкой токсичностью продуктов горения

ВБбШнг(А)-LS

Производитель — Российский производитель

Оценка (средняя 0)

Элементы конструкции: Медная токопроводящая жила: однопроволочная (класс 1) сечением 2,5-50 мм 2 – «ож», многопроволочная (класс 2) сечением 50-625 мм 2 ; Изоляция из ПВХ пластиката, с пониженным дымогазовыделением, маркировка жил:...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — ВБбШнг(А)-LS

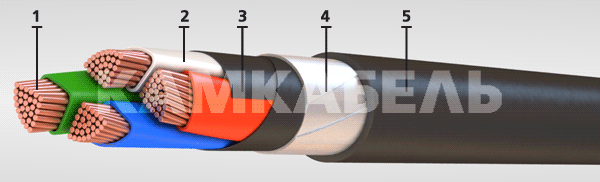

Элементы конструкции:

Медная токопроводящая жила:

однопроволочная (класс 1) сечением 2,5-50 мм² – «ож»,
многопроволочная (класс 2) сечением 50-625 мм²;

Изоляция из ПВХ пластиката, с пониженным дымогазовыделением, маркировка жил:

цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
цифровая для кабелей сечением 70 мм² и выше: 1, 2, 3, 4, 0;

Поясная изоляция из ПВХ лент;
Броня из стальных оцинкованных лент;
Шланг из ПВХ пластиката пониженной горючести.

Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100 Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м над уровнем моря.

Кабели применяются для прокладки:

на открытом воздухе;
в помещениях (объёмах) с повышенной влажностью;
в сооружениях метрополитенов;
в трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
в пожароопасных помещениях;
во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа;
при отсутствии растягивающих усилий в процессе эксплуатации.

Кабели предназначены для наклонных и горизонтальных трасс. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1 000 часов за срок службы. Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабелей - 30 лет.

Строительная длина, не менее (м)
сечение основных жил 2,5-16 мм²	450
сечение основных жил 25-70 мм²	300
сечение основных жил 95 мм² и выше	200

Характеристики ВБбШнг(А)-LS

Влажность воздуха при 35° C [%]	98
Гарантийный срок эксплуатации [месяц]	60
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ]	3.5
Максимальная рабочая температура жилы [°С]	70
Максимальное переменное напряжение частоты 50 Гц [кВ]	1.2
Монтаж при температуре, не ниже [°C]	-15
Номинальное переменное напряжение частотой 50 Гц [кВ]	1.0
Радиус изгиба многожильных кабелей, не менее [наружных диаметров]	7.5
Радиус изгиба одножильных кабелей, не менее [наружных диаметров]	15
Сопротивление изоляции при температуре +70° С, не менее [МОм х км]	0.005
Температура окружающей среды, верхний предел [°C]	+50
Температура окружающей среды, нижний предел [°C]	-50
Температура токопроводящих жил при коротком замыкании [°С]	160
