ВБШвнг(А)-LS/ ВБбШвнг-LS
Оценка (средняя 4)
ТУ 16.К71-310-2001 Назначение Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении до 1 000 В. Кабели предназначены для общепромышленного применения...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ВБШвнг(А)-LS/ ВБбШвнг-LS

ТУ 16.К71-310-2001

Назначение

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении до 1 000 В. Кабели предназначены для общепромышленного применения и атомных станций при поставках на внутренний рынок и на экспорт.

Кабели предназначены для групповой прокладки в кабельных сооружениях и помещениях, в том числе для использования в системах АС классов 3 и 4 по классификации ОПБ-88/97 (ПНАЭГ-01-011-97). Прокладка кабелей может осуществляться при температуре не ниже -15 °С. Кабели предназначены для эксплуатации при температуре окружающей среды от -50 до +50 °С и относительной влажности воздуха до 98% при температуре до +35 °С. Длительно допустимая температура токопроводящих жил кабелей при эксплуатации — не более +70 °С, при коротком замыкании — не более 160 °С в течение 4 сек.

Кабели не распространяют горение при испытании в пучках по ГОСТ Р МЭК 60-332-3-22-2005, категория А. Дымообразование при горении и тлении кабелей не приводит к снижению светопроницаемости в испытательной камере более чем на 50%.

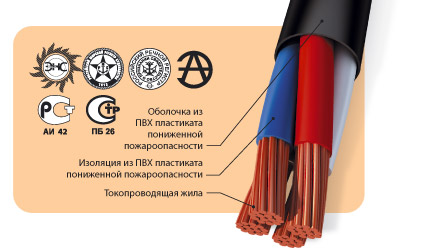

Номенклатура и конструктивные особенности

Марка кабеля

Конструктивные особенности

Базовые нормативные документы

ВВГнг-LS

Кабель силовой с медными жилами с изоляцией и оболочкой из ПВХ композиции пониженной пожароопасности

ГОСТ 16442-80

АВВГнг-LS

То же, с алюминиевыми жилами

То же

ВБбШвнг-LS

Кабель силовой с медными жилами с изоляцией и оболочкой из ПВХ композиции пониженной пожароопасности, с защитным покровом типа БбШв со шлангом из ПВХ композиции пониженной пожароопасности

То же

АВБбШвнг-LS

То же, с алюминиевыми жилами

То же

Индекс LS в марках означает низкое дыме- и газовыделение (Low Smoke).



Сортамент

Марка кабеля

Число жил

Номинальное напряжение, кВ

0,66

1

номинальное сечение основных жил, м2

ВВГнг-LS

1

1,5-50

1,5-240

2, 3, 4, 5

1,5-50

1,5-240

АВВГнг-LS

1

2,5-50

2,5-240

2, 3, 4, 5

2,5-50

2,5-240

ВБбШвнг-LS

1

-

6-240

2, 3, 4, 5

4-50

6-240

АВБбШвнг-LS

1

-

6-240

2, 3, 4, 5

4-50

2,5-240



Расчетный номинальный наружный диаметр и масса 1 км кабеля марки АВБбШвнг-LS на напряжение 1 кВ

Сечение основных жил, мм2

2 основные жилы

3 основные жилы

4 основные жилы

5 основных жил

3 основные жилы и 1 нулевая

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

6 (ож)

16,2

445

16,9

589

18,2

550

-

-

18,2

542

10 (ож)

17,9

539

18,7

779

20,2

678

21,8

790

20,2

663

16 (ож)

20,9

732

21,8

778

23,5

923

25,8

1 098

23,5

90,1

25 (ож)

23,9

948

25,5

1 050

27,5

1 247

29,9

1 456

27,5

1 209

25

-

-

26,1

1 102

28,3

1 309

-

-

-

-

35 (ож)

26,3

1 142

27,6

1 279

30,0

1 481

32,6

1 748

29,1

1 332

35

27,1

1 206

28,5

1 352

30,9

1 567

-

-

-

-

50 (ож)

29,9

1 467

31,5

1 655

34,3

1 930

-

-

33,2

1 727

50

-

-

31,7

1 667

34,5

1 942

-

-

-

-

70

-

-

34,2

1 823

37,3

2 233

38,8

2 591

37,3

2 095

95

-

-

37,6

2 235

41,4

2 737

43,6

3 211

41,4

2 558

120

-

-

40,5

2 574

44,7

3 162

48,3

3 837

44,7

2 975

150

-

-

43,9

3 016

49,0

3 787

52,4

4 504

49,0

3 491

185

-

-

47,8

3 553

53,1

4 438

57,8

5 391

53,1

3 943

240

-

-

53,0

4 321

59,4

5 472

62,8

6 560

-

-



Расчетный номинальный наружный диаметр и масса 1 км кабеля марки АВБбШвнг-LS на напряжение 0, кВ

Сечение основных жил, мм2

2 основные жилы

3 основные жилы

4 основные жилы

5 основных жил

3 основные жилы и 1 нулевая

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

2,5 (ож)

-

-

-

-

-

-

14,8

377

-

-

4 (ож)

14,0

340

14,6

368

15,5

412

16,6

467

15,5

405

6 (ож)

15,0

388

15,6

423

16,7

477

17,9

543

16,7

470

10 (ож)

17,5

518

18,3

571

19,7

651

21,2

759

19,1

600

16 (ож)

20,5

708

21,4

781

23,0

891

-

-

23,0

870

16

21,1

747

-

-

-

-

-

-

-

-

25 (ож)

23,5

920

24,6

1 025

27,1

1 211

-

-

27,1

1 174

25

24,1

964

-

-

-

-

-

-

-

-

35 (ож)

25,9

1 113

27,2

1 246

29,5

1 442

-

-

28,6

1 298

35

26,7

1 174

28,0

1 316

30,4

1 525

-

-

-

-

50 (ож)

-

-

31,1

1 589

33,8

1 857

-

-

32,7

1 688

50

29,7

1 444

31,3

1 627

34,0

1 896

-

-

-

-



Расчетный номинальный наружный диаметр и масса 1 км кабеля марки ВБбШвнг-LS на напряжение 1 кВ

Сечение основных жил, мм2

2 основные жилы

3 основные жилы

4 основные жилы

5 основных жил

3 основные жилы и 1 нулевая

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

2,5 (ож)

-

-

-

-

-

-

15,8

495

-

-

4 (ож)

-

-

-

-

-

-

18,1

663

-

-

6 (ож)

16,1

513

16,8

589

18,1

687

19,4

803

18,1

668

10 (ож)

17,8

662

18,7

779

20,1

924

21,7

1 098

20,1

882

16 (ож)

20,9

935

21,8

1 113

23,5

1 330

25,8

1 606

-

-

16

21,5

971

22,5

1 151

24,2

1 373

26,6

1 661

24,2

1 309

25 (ож)

23,9

1 263

25,5

1 556

27,5

1 877

29,9

2 244

27,5

1 784

25

24,5

1 307

26,1

1 607

28,3

1 937

30,7

2 314

28,3

1 840

35

27,1

1 648

28,5

2 014

30,9

2 450

33,6

2 950

30,0

2 169

50

30,1

2 074

31,7

2 560

34,5

3 133

-

-

33,4

2 796

70

-

-

34,2

3 132

37,3

3 979

38,8

4 799

37,3

3 619

95

-

-

37,6

4 011

41,4

5 106

43,6

6 145

41,4

4 624

120

-

-

40,5

4 818

44,7

6 154

48,3

7 547

44,7

5 647

150

-

-

43,9

5 821

49,0

7 527

52,4

9 196

49,0

6 724

185

-

-

47,8

7 012

53,1

9 051

57,8

11 120

53,1

7 692

240

-

-

53,0

8 809

59,4

11 456

62,8

14 000

-

-



Расчетный номинальный наружный диаметр и масса 1 км кабеля марки ВБбШвнг-LS на напряжение 0,66 кВ

Сечение основных жил, мм2

2 основные жилы

3 основные жилы

4 основные жилы

5 основных жил

3 основные жилы и 1 нулевая

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

1,5 (ож)

-

-

-

-

-

-

13,7

367

-

-

2,5 (ож)

-

-

-

-

-

-

14,7

447

-

-

4 (ож)

14,0

385

14,5

437

15,5

504

16,5

584

15,5

488

6 (ож)

14,9

456

15,6

526

16,6

614

17,8

716

16,6

596

10 (ож)

17,4

641

18,2

755

19,6

897

21,2

1 066

19,1

820

16 (ож)

20,5

911

21,4

1 086

23,0

1 298

25,3

1 570

23,0

1 238

16

21,1

945

22,1

1 122

23,8

1 339

26,1

1 622

23,8

1 276

25 (ож)

23,5

1 236

24,6

1 498

27,1

1 841

29,3

2 203

27,1

1 749

25

24,1

1 278

25,7

1 574

27,8

1 899

30,1

2 269

27,8

1 802

35

26,7

1 616

28,0

1 978

30,4

2 408

33,1

2 903

29,5

2 131

50

29,7

2 039

31,3

2 520

34,0

3 087

-

-

33,0

2 754

Срок службы — не менее 30 лет.

Гарантийный срок эксплуатации — 5 лет.

Пример условного обозначения: «Кабель ВВГнг-LS 4х35—0,66 ТУ 16.К71-310-2001».
