Антивибрационные опоры OWC

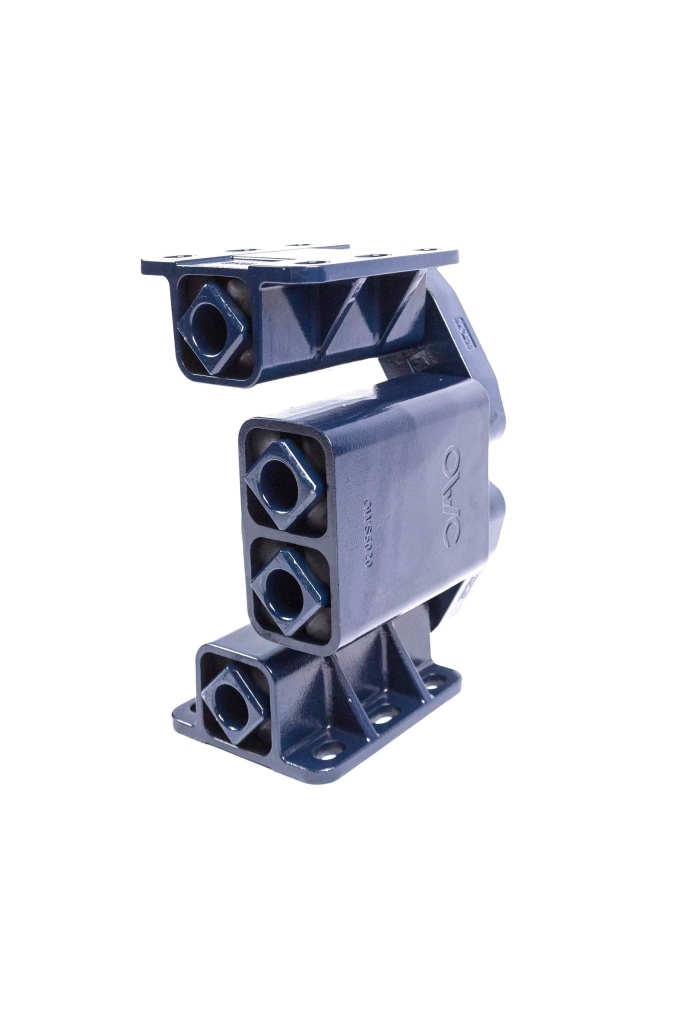

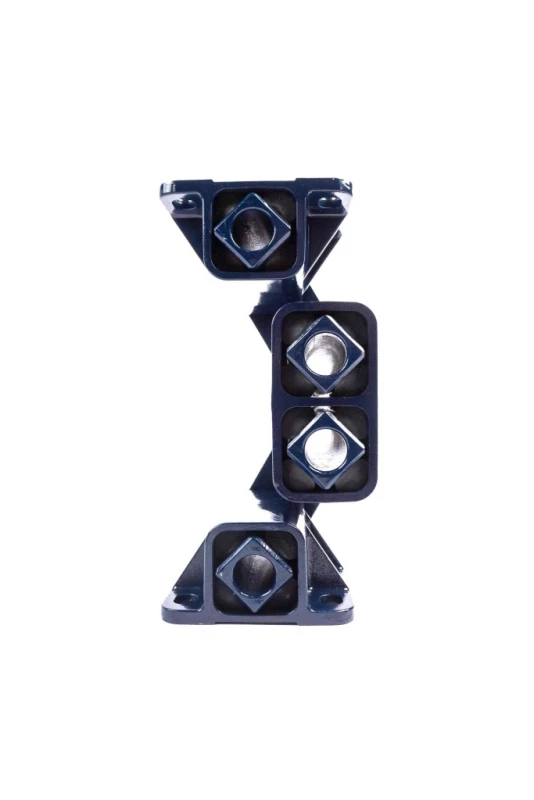

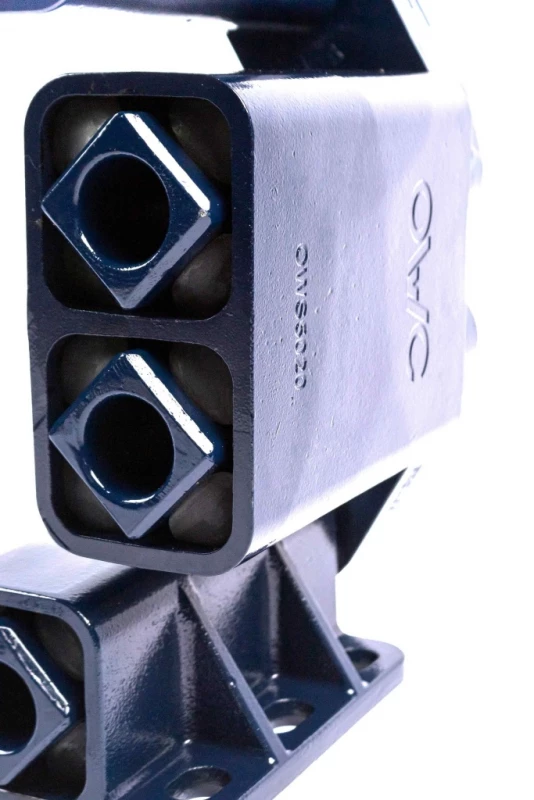

Колебательная подвеска OWC обеспечивает высокий уровень амортизации за счет своей особой формы и взаимодействия четырех упругих торсионных элементов. Каждая вставка реализована путем ограничения двух квадратных профилей четырьмя резиновыми вставками. Подвески серии OWC являются идеальной альтернативой винтовой пружине.

ПРИМЕНЕНИЕ
Колебательные подвески типа OWSNE (стандартный диапазон) и типа OWSHD (сверхмощный диапазон) разработаны для:
— вибрационных грохотов
— вибрационных питателей
— вибросушилок
— столов виброуплотнения
— других вибрационных машин

ХАРАКТЕРИСТИКИ
Четыре крутильных элемента соединены различным способом, что позволяет реализовать два типа подвески: OWSNE и OWSHD. Две похожие модели отличаются друг от друга длиной и углом раскрытия ножек. Это различие позволяет использовать иной кинематический механизм, обеспечивающий более высокий уровень жесткости в моделях OWSHD. Имея одинаковые габаритные размеры, оба типа допускают большую вертикальную максимальную нагрузку за счет небольшого уменьшения эластичности.
Оба типа гарантируют очень низкие значения собственной частоты, близкие к 2Гц, что позволяет достичь уровня изоляции от несущей конструкции вибрационной машины свыше 98% даже при минимальных частотах возбуждения.
Колебательные опоры OWC рассчитаны на импульсную подачу. Они не требуют обслуживания и могут работать при любой температуре окружающей среды от -40°C до 80°C.
Особый кинематический механизм и особенности резиновой вставки позволяют добиться поперечной жесткости, примерно в 10 раз превышающей продольную жесткость (направление подачи транспортируемого продукта). Это приводит к повышению эффективности процесса, большей безопасности и возможности избежать использования боковых направляющих или дополнительных устройств для управления движением машины во время переходного режима выключения.
Колебательная подвеска OWC окрашена в синий непрозрачный цвет RAL 5011 и не требует регулярной очистки.

ПРЕИМУЩЕСТВА

• Высокий эффект демпфирования в вертикальной плоскости.
• Высокая поперечная жесткость
• Не требует обслуживания и регулярной очистки (видимый индикатор износа на основе измерений высоты подвески, необходимость замены определяется на основе измерений до и после работы)
• Защита от порошков, воды и коррозии
• Длительный срок эксплуатации

ГАБАРИТНО-ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ



Технические характеристики:

Габаритные размеры, мм:
