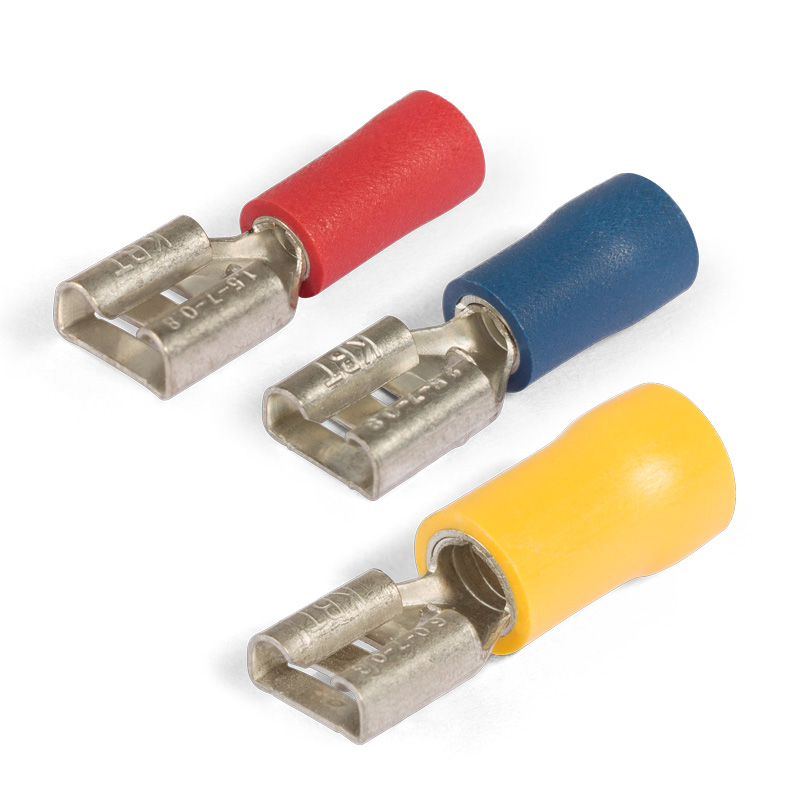

Виброустойчивые плоские разъемы «мама» с ПВХ манжетой: ВРПИ-М
Производитель —
Оценка (средняя 5)
Виброустойчивые плоские разъемы «мама» с ПВХ манжетой Тип : ВРПИ-М по ТУ 3424-001-59861269-2004
Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации
Материал изоляции: самозатухающий...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Виброустойчивые плоские разъемы «мама» с ПВХ манжетой: ВРПИ-М
Виброустойчивые плоские разъемы «мама» с ПВХ манжетой
Тип : ВРПИ-М
по ТУ 3424-001-59861269-2004
- Предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: 75 °C
- Материал дополнительной медной втулки: медь марки М1
- Материал разъема: латунь марки Л63
- Покрытие втулки и разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
- После опрессовки двухконтурными матрицами МПК-01 «КВТ» медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение
- В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контатных соединений
| Наименование | Сечение (мм²) | Ток, А | Размер контакта | B(мм) | L(мм) | P(мм) | d₁(мм) | S(мм) |
|---|---|---|---|---|---|---|---|---|
| ВРПИ-М 1.5-(6.3) | 0.5–1.5 | 10 | 6.3х0.8 мм | 6.6 | 21.0 | 10.0 | 1.7 | 0.4 |
| ВРПИ-М 2.5-(6.3) | 1.5–2.5 | 15 | 6.3х0.8 мм | 6.6 | 21.0 | 10.0 | 2.3 | 0.4 |
| ВРПИ-М 6.0-(6.3) | 4.0–6.0 | 24 | 6.3х0.8 мм | 6.6 | 23.3 | 13.0 | 3.4 | 0.4 |
Документация — Виброустойчивые плоские разъемы «мама» с ПВХ манжетой: ВРПИ-М
Формат файла PDFРазмер файла 233.89 Кб.
