Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе: ВРШИ-М(н)
Производитель —
Оценка (средняя 5)
Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе Тип : ВРШИ-М(н) по ТУ 3424-001-59861269-2004
Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
При парном соединении...
Запросить консультацию
Заказать продукцию
Характеристики
Документация
Характеристики — Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе: ВРШИ-М(н)

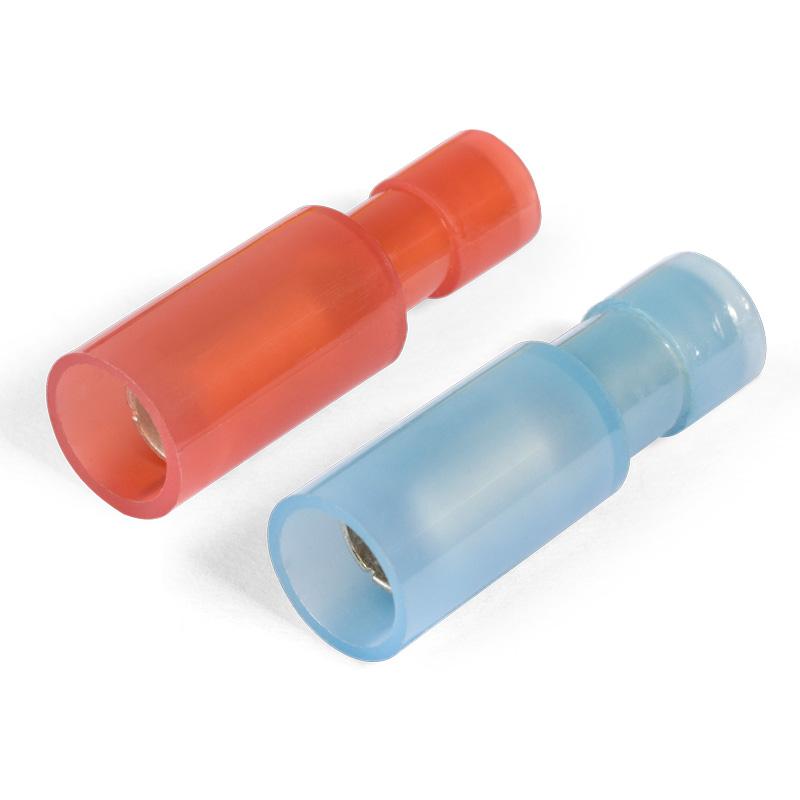

Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе
Тип : ВРШИ-М(н)
по ТУ 3424-001-59861269-2004
- Предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа
- При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Термостойкость изоляции: 105 °C
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Максимальное напряжение: 400 В
- Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
- Комплиментарны ответным разъемам ВРШИ-П(н)
- Опрессовка проводника поверх изолирующего корпуса
| Наименование | Сечение (мм²) | Ток, А | D(мм) | L(мм) | d₁(мм) |
|---|---|---|---|---|---|
| ВРШИ-М(н) 1.5-(6.3) | 0.5–1.5 | 10 | 3.9 | 23.0 | 1.7 |
| ВРШИ-М(н) 2.5-(6.3) | 1.5-2.5 | 15 | 3.9 | 23.0 | 2.3 |
Документация — Виброустойчивые разъемы штекерные «мама» в нейлоновом корпусе: ВРШИ-М(н)
Формат файла PDFРазмер файла 233.89 Кб.
