ВПБШВ-1
Производитель —
Оценка (средняя 0)
Элементы конструкции:
Медная токопроводящая жила:
однопроволочная (класс 1) сечением 6,0-50 мм 2 – «ож»,
многопроволочная (класс 2) сечением 50-240 мм 2 ;
Изоляция из ПВХ пластиката, маркировка жил:
цветовая: белая или жёлтая, синяя...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ВПБШВ-1

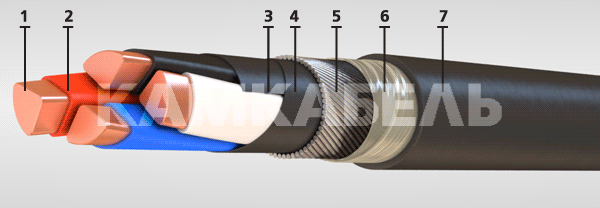

Элементы конструкции:
- Медная токопроводящая жила:
- однопроволочная (класс 1) сечением 6,0-50 мм2 – «ож»,
- многопроволочная (класс 2) сечением 50-240 мм2;
- Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
- цифровая для кабелей сечением 70 мм2 и выше: 1, 2, 3, 4, 0;
- Поясная изоляция из ПВХ лент;
- Броня из стальных или стальных оцинкованных проволок;
- Битум;
- Обмотка из полиэтилентерефталатной плёнки;
- Шланг из ПВХ пластиката.
Примечание: по требованию потребителей могут поставляться пятижильные кабели с сечением жил до 95 мм2.
Область применения:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50 Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.
Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озёрах на высотах до 4300 м над уровнем моря.
Кабели применяются для прокладки:
- в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
- в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- в пожароопасных помещениях;
- во взрывоопасных зонах класса B-I, B-Iа, B-Iб, B-Iг, В-II, В-IIа.
Предназначены для вертикальных, наклонных и горизонтальных трасс. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). В тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1 000 часов за срок службы.
Срок службы кабелей - 30 лет.
| Строительная длина, не менее (м) | |
| сечение основных жил 6,0-16 мм2 | 450 |
| сечение основных жил 25-70 мм2 | 300 |
| сечение основных жил 95 мм2 и выше | 200 |
Характеристики ВПБШВ
| Влажность воздуха при 35° C [%] | 98 |
| Гарантийный срок эксплуатации [месяц] | 60 |
| Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] | 3.5 |
| Максимальная рабочая температура жилы [°С] | 70 |
| Максимальное переменное напряжение частоты 50 Гц [кВ] | 1.2 |
| Монтаж при температуре, не ниже [°C] | -15 |
| Номинальное переменное напряжение частотой 50 Гц [кВ] | 1.0 |
| Радиус изгиба кабелей [наружных диаметров] | 7.5 |
| Сопротивление изоляции при температуре +70° С, не менее [МОм х км] | 0.005 |
| Температура окружающей среды, верхний предел [°C] | +50 |
| Температура окружающей среды, нижний предел [°C] | -50 |
| Температура токопроводящих жил при коротком замыкании [°С] | 160 |
