ВПВ
Производитель —
Оценка (средняя 4)
ТУ 16-705.077-79
Назначение
Провода
предназначены для присоединения к
электрическим сетям на номинальное
напряжение 380 и 660 В переменного тока
частотой 50 Гц водопогружных
электродвигателей, длительно работающих
в воде артезианских скважин, под давлением...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ВПВ
ТУ 16-705.077-79
Назначение
Провода предназначены для присоединения к электрическим сетям на номинальное напряжение 380 и 660 В переменного тока частотой 50 Гц водопогружных электродвигателей, длительно работающих в воде артезианских скважин, под давлением 70 кгс/см2, при температуре окружающей среды от -40 до +65 °С (провод марки ВПВ) и до +80 °С (провод марки ВПП).
Провода предназначены для эксплуатации в фиксированном положении.
Монтаж проводов производят при температуре:
-
ВПВ — не ниже -15 °С;
-
ВПП — не ниже -40 °С.
Средний ресурс проводов, не менее:
-
32 000 часов при температуре +50 °С;
-
20 000 часов при температуре +65 °С;
-
16 000 часов при температуре +80 оС (для кабеля ВПП).
Маркировка
На поверхности провода тиснением на расстоянии не более 500 мм друг от друга по всей длине нанесена маркировка с указанием обозначения предприятия-изготовителя, года изготовления, марки провода, напряжения в вольтах.
Номенклатура и конструктивные особенности
|
Марка |
Номинальное напряжение, В |
Номинальное сечение, мм2 |
Конструктивные особенности |
|---|---|---|---|
|
ВПВ |
380 660 |
1,5-70 |

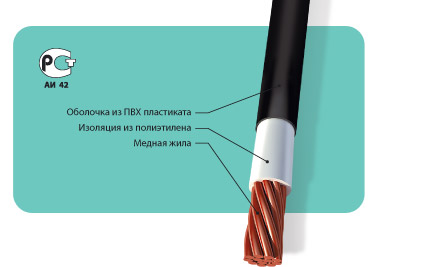

Провод одножильный с медной многопроволочной жилой, с полиэтиленовой изоляцией, в ПВХ оболочке. |
|
ВПП |
380 660 |
2,5-70 |
То же, в полиэтиленовой оболочке. |
Радиус изгиба — не менее 10 диаметров провода.
Сортамент
|
Номинальное сечение провода, мм2 |
Толщина изоляции, мм |
Диаметр, мм |
Масса, кг/км |
Строительная длина, м |
|||
|---|---|---|---|---|---|---|---|
|
380 В |
660 В |
380 В |
660 В |
380 В |
660 В |
||
|
провод марки ВПВ |
|||||||
|
1,5 |
0,6 |
0,7 |
5,1 |
5,3 |
37,9 |
39,8 |
90 |
|
2,5 |
0,6 |
0,7 |
5,6 |
5,8 |
52,5 |
54,7 |
110 |
|
4,0 |
0,7 |
0,8 |
6,4 |
6,6 |
72,0 |
74,5 |
360 |
|
6,0 |
0,7 |
0,8 |
6,9 |
7,1 |
94,5 |
97,1 |
142 |
|
10,0 |
0,8 |
1,0 |
8,1 |
9,1 |
142 |
160 |
190 |
|
16,0 |
0,8 |
1,0 |
9,4 |
9,8 |
209 |
216 |
100 |
|
25,0 |
1,0 |
1,2 |
11,5 |
11,9 |
324 |
332 |
113 |
|
35,0 |
1,0 |
1,2 |
12,7 |
13,1 |
424 |
434 |
77 |
|
50,0 |
1,2 |
1,4 |
13,5 |
13,9 |
534 |
543 |
375 |
|
70,0 |
1,2 |
1,4 |
15,2 |
15,6 |
747 |
758 |
600 |
|
провод марки ВПП |
|||||||
|
1,5 |
0,6 |
0,7 |
5,1 |
5,3 |
30,5 |
32,1 |
90 |
|
2,5 |
0,6 |
0,7 |
5,6 |
5,8 |
44,2 |
46 |
110 |
|
4,0 |
0,7 |
0,8 |
6,4 |
6,6 |
62,3 |
64,4 |
360 |
|
6,0 |
0,7 |
0,8 |
6,9 |
7,1 |
83,8 |
86 |
142 |
|
10,0 |
0,8 |
1,0 |
8,1 |
9,1 |
129 |
142 |
190 |
|
16,0 |
0,8 |
1,0 |
9,4 |
9,8 |
190 |
196 |
100 |
|
25,0 |
1,0 |
1,2 |
11,5 |
11,9 |
300 |
308 |
113 |
|
35,0 |
1,0 |
1,2 |
12,7 |
13,1 |
398 |
406 |
77 |
|
50,0 |
1,2 |
1,4 |
13,5 |
13,9 |
506 |
514 |
375 |
|
70,0 |
1,2 |
1,4 |
15,2 |
15,6 |
715 |
725 |
600 |
Повышенное рабочее давление, Па (кгс/см2) — 7,09х106 (70).
Электрическое сопротивление изоляции после 3 часов выдержки в воде, пересчитанное на 1 км длины и температуру +20 °С на период хранения и эксплуатации, составляет, не менее:
-
1 000 МОм — для проводов на номинальное напряжение 380 В;
-
500 МОм — для проводов на номинальное напряжение 660 В.
Срок службы — не менее 6 лет.
Гарантийный срок эксплуатации — 2,5 года.
Пример условного обозначения: «Провод ВПВ 25-380 ТУ 16-705.077-79».
