ВРБГ/ ВРБГз
Оценка (средняя 4)
Стандарт : ГОСТ 433-73 Код ОКП : 35 2100, 35 2200 Элементы конструкции 1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 м²м; 2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 м²м и выше;...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ВРБГ/ ВРБГз
Стандарт: ГОСТ 433-73
Код ОКП: 35 2100, 35 2200

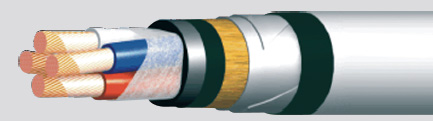

Элементы конструкции

1. Медная многопроволочная токопроводящая жила (класс 2) сечением 1,0-240 м²м;
2. Обмотка из полиэтилентерефталатной пленки марки ПЭТ-Э для кабелей сечением 6 м²м и выше;
3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучука, маркировка жил:

  • цифровая: 1, 2, 3, 4, жила заземления — 0, нулевая жила — без цифрового обозначения,
  • цветовая: 1 — белая или жёлтая, 2 — синяя или зелёная, 3 — красная или малиновая, 4 — коричневая или чёрная, жила заземления — зелёно-жёлтая, нулевая жила — любого цвета;

4. Обмотка из нетканого термоскрепленного полотна или полиэтилентерефталатной пленки марки ПЭТ-Э;
5. Оболочка из ПВХ пластиката марки О-40;
6. Подушка из крепированной бумаги и битума;
7. Броня из двух стальных или стальных оцинкованных лент;
8. Покрытие из битума и состава, предохраняющего витки кабеля от слипания.


Область применения:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66 кВ частоты 50 Гц или на напряжение 1,0 кВ постоянного тока.

Кабели применяются для прокладки в воздухе при наличии опасности механических повреждений в ходе эксплуатации. Кабели применяются для прокладки в сухих или сырых помещениях (тоннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, часто затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозийной активностью. Кабели применяются для прокладки на специальных кабельных эстакадах и по мостам.

Кабели применяются для прокладки в пожароопасных помещениях, групповых осветительных сетей во взрывоопасных зонах класса В-Iа, а также во взрывоопасных зонах класса В-Iг, В-II, В-Iб,В-IIа. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом исполнении устойчивы к воздействию плесневых грибов. Кабели применяются при повышенных требованиях стойкости к коротким замыканиям и аварийным кратковременным воздействиям температуры до 200°С, суммарное время воздействия температуры 200°C при повторных коротких замыканиях не должно превышать 10 минут.

Срок службы кабелей — 30 лет.

Характеристики

Влажность воздуха при 35° C [%] 98
Гарантийный срок эксплуатации [месяц] 36
Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3
Максимальная рабочая температура жилы [°С] 70
Монтаж при температуре, не ниже [°C] -15
Номинальное переменное напряжение частотой 50 Гц [кВ] 0.66
Номинальное постоянное напряжение [кВ] 1
Радиус изгиба кабелей [наружных диаметров] 7.5
Строительная длина, не менее [м] 125
Температура окружающей среды, верхний предел [°C] +50
Температура окружающей среды, нижний предел [°C] -50
Температура токопроводящих жил при коротком замыкании [°С] 200
Электрическое сопротивление изоляции, не менее [МОм*км] 50
Прокладка в воздухе
при температуре +25 С
  Прокладка в земле
при температуре +15 С
Сечение жил,м²м  1 жила  2 жилы  3 жилы  1 жила  2 жилы  3 жилы
1,5
2,5  23  21  19  34  29
31  29  27  42  38
38  38  32  55  46
10  60  55  42  80  70
16  75  70  60  105  90
25  105  90  75  135  115
35  130  105  90  160  140
50  165  135  11  205  175
70  210  165  140  245  210
95  350  200  170  295  255
120  395  230  200  340  295
150  340  270  235  390  335
185  390  310  270  440  385
240  465

Размеры:

Количество и сечение жил
шт х м²м
Масса кабеля
кг/км
Наружный диаметр
мм
2x1,5  387  15,7
2x2,5  442  16,6
2x4,0  520  17,8
2x6,0  585  18,9
2x10  793  21,6
2x16  1019  24,1
2x25  1561  28,3
2x35  1900  30,9
2x50  2430  34,7
2x70  2643  38,1
2x95  3370  42,9
2x120  3937  45,9
2x150  4689  50,0
2x185  5683  54,9
2x240  7720  62,1
3x1,5  429  16,3
3x2,5  494  17,2
3x4,0  588  18,4
3x6,0  678  19,7
3x10  938  22,6
3x16  1220  25,2
3x25  1798  29,7
3x35  2204  32,4
3x50  2851  36,5
3x70  3480  40,2
3x95  4489  45,3
3x120  5300  48,6
3x150  6415  53,3
3x185  8377  59,4
3x1,5+1x1,0  477  17,2
3x2,5+1x1,5  555  18,3
3x4,0+1x2,5  649  19,6
3x6,0+1x2,5  737  20,5
3x6,0+1x4,0  776  21,0
3x10+1x4,0  997  23,1
3x10+1x6,0  1039  23,6
3x16+1x6,0  1470  26,6
3x16+1x10  1600  27,9
3x25+1x10  1990  30,8
3x25+1x16  2139  32,5
3x35+1x16  2476  34,1
3x35+1x25  2632  35,1
3x50+1x16  3090  37,5
3x50+1x25  2247  38,5
3x50+1x35  3411  39,7
3x70+1x25  3883  41,7
3x70+1x35  4026  42,8
3x70+1x50  4261  44,2
3x95+1x35  4961  46,6
3x95+1x50  5184  47,9
3x95+1x70  5474  49,5
3x120+1x35  5781  50,0
3x120+1x70  6261  51,8
3x150+1x50  7071  54,9
3x150+1x70  7940  58,1
3x150+1x95  8344  60,0
3x185+1x50  9068  61,6
3x185+1x95  9718  63,8
4x1,5  482  17,2
4x2,5  563  18,3
4x4,0  662  19,6
4x6,0  791  21,0
4x10  1140  24,7
4x16  1644  27,9
4x25  2235  32,5
4x35  2723  35,1
4x50  3558  39,7
4x70  4464  44,2
4x95  5744  49,5
4x120  6861  53,6
4x150  8881  59,6
4x185  10813  65,5
