ВРГ/ ВРГз
Оценка (средняя 4)
ГОСТ 433-73 Назначение Кабели предназначены для стационарной прокладки в электрических сетях для передачи и распределения электрической энергии на трассах с неограниченной разностью уровней прокладки при переменном напряжении...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — ВРГ/ ВРГз

ГОСТ 433-73

Назначение

Кабели предназначены для стационарной прокладки в электрических сетях для передачи и распределения электрической энергии на трассах с неограниченной разностью уровней прокладки при переменном напряжении 660 В частотой 50 Гц или постоянном напряжении 1 000 В.

Кабели применяют при повышенных требованиях стойкости к короткому замыканию.

Кабели рассчитаны на работу в различных атмосферных условиях при температуре окружающей среды от -50 до +50 °С.

Длительно допустимая температура на жилах не должна превышать +70 °С, максимальная температура при коротком замыкании — +200 °С (4 сек.).

Кабели устойчивы к длительному воздействию относительной влажности воздуха до 98% при температуре окружающей среды до 35 °С.

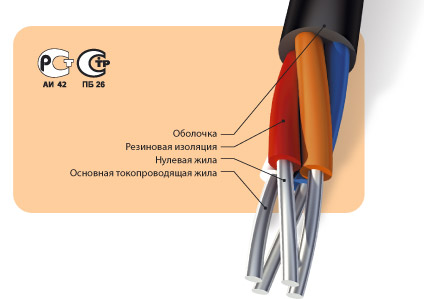

Конструкция

Кабели могут быть изготовлены:

  • в тропическом исполнении (ВВГ-Т);
  • с защитным покровом типа Б (броня из 2 стальных лент и наружный покров) (ВРБ);
  • с защитным покровом типа БГ (броня из 2 стальных лент без наружного покрова) (АНРБГ);
  • с заполнением, предназначенные для прокладки в электроустановках, требующих уплотнения при вводе марке добавляется буква «з» (ВРГз).



К обозначению кабеля с однопроволочной жилой в скобках добавляются буквы «ож» (АВРГз 3х50+1х25 (ож)—660 ГОСТ 433-73).



Номенклатура и конструктивные особенности

Марка кабеля с жилами

Конструктивные особенности

Преимущественная область применения

алюминиевыми

медными

АВРГ

ВРГ

Кабель с резиновой изоляцией с ПВХ оболочкой

Для прокладки внутри помещений, в каналах, тоннелях в условиях отсутствия механических воздействий на кабель, при наличии агрессивных сред (кислот, щелочей и др.)

АНРГ

НРГ

С резиновой изоляцией в резиновой маслостойкой оболочке, не распространяющей горение

Для прокладки внутри помещений, в каналах, тоннелях в условиях отсутствия механических повреждений



Сортамент

Число основных жил

Номинальное сечение основных жил, мм2

ВРГ

АВРГ

НРГ

АНРГ

ВРГз

АВРГз

1

1-240

4-300

1-240

4-300

-

-

2

1-240

2,5-240

1-240

2,5-240

1-240

2,5-240

3

1-240

2,5-240

1-240

2,5-240

1-240

2,5-240

4

1-240

2,5-240

1-240

2,5-240

1-240

2,5-240

3

+ 1 нулевая или заземление

1-240

4-240

1-240

4-240

1-240

4-240

По требованию заказчика кабели могут быть изготовлены в 5-жильном исполнении (ВРГ, АВРГ, НРГ, АНРГ).



Номинальное сечение жил

Основные, мм2

Нулевая, мм2

Заземления, мм2

1

1

1

1,5

1

1

2,5

1,5

1,5

4

2,5

2,5

6

4

2,5

10

6

4

16

10

6

25

16

10

35

16; 25

16

50

25; 35

16

70

25; 35; 50

25

95

35; 50; 70

35

120

35; 70

35

150

50; 70; 95

50

185

50; 95

50



Расчетный номинальный наружный диаметр и масса 1 км кабеля марок НРГ, АНРГ

Номинальное сечение основных жил, мм2

1 основная жила

2 основные жилы

3 основные жилы

ВРГ

АВРГ

ВРГ

АВРГ

ВРГ

АВРГ

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

1,0

5,5

43,3

-

-

9,2

93,5

-

-

9,7

117

-

-

1,5

5,7

49,4

-

-

9,7

107

-

-

10,2

135

-

-

2,5

6,1

61,8

-

-

10,5

133

10,5

105

11,0

173

11,1

130

4

6,6

79,3

6,6

56,6

11,4

171

11,4

124

12,0

226

12,1

156

6

7,1

101

7,1

66,9

12,3

216

12,4

146

13,0

292

13,1

187

10

8,3

154

8,3

94,7

14,8

330

14,9

207

15,7

455

15,8

270

16

10,3

245

9,9

135

17,5

493

16,8

266

19,0

708

17,8

353

25

11,8

353

11,4

184

20,9

734

20,2

385

22,2

1 036

21,5

515

35

12,9

459

12,4

224

23,1

954

22,2

468

25,0

1 382

24,0

656

50

14,4

599

14,2

301

26,5

1 270

26,2

653

28,2

1 814

28,1

915

70

16,1

823

16,0

396

29,9

1 738

29,8

855

31,9

2 503

31,8

1 178

95

17,8

1 076

18,5

531

34,5

2 344

-

-

36,8

3 382

36,7

1 576

120

20,1

1 357

20,0

530

-

-

-

-

40,0

4 131

39,9

1 878

150

22,0

1 661

21,9

764

-

-

-

-

44,1

5 068

44,0

2 285

185

25,8

2 151

-

-

-

-

-

-

52,0

6 551

-

-

240

28,8

2 767

-

-

-

-

-

-

-

-

-

-



Номинальное сечение основных жил, мм2

4 основные жилы

3 основные жилы + жила меньшего сечения

ВРГ

АВРГ

ВРГ

АВРГ

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

1,0

10,5

143

-

-

10,5

143

-

-

1,5

11,0

167

-

-

11,0

162

-

-

2,5

12,0

216

12,1

158

12,0

205

-

-

4

13,1

285

13,2

191

13,1

270

13,2

185

6

14,3

371

14,4

231

14,3

351

14,4

223

10

17,3

585

17,3

338

16,7

533

16,7

312

16

20,9

914

20,0

464

20,8

838

20,0

441

25

24,9

1 369

24,0

674

24,9

1 267

24,0

634

35

27,6

1 799

26,5

831

26,6

1 587

25,5

749

50

31,2

2 368

31,0

1 169

31,2

2 233

29,7

1 025

70

35,7

3 312

35,5

1 546

34,4

2 945

33,0

1 286

95

40,7

4 437

40,6

2 028

40,7

4 167

39,1

1 828

120

44,8

5 470

44,2

2 424

42,7

4 905

41,2

2 045

150

49,3

6 714

49,2

3 004

49,3

6 175

-

-

185

-

-

-

-

53,7

7 585

-

-



Номинальное сечение основных жил, мм2

1 основная жила

2 основные жилы

3 основные жилы

НРГ

АНРГ

НРГ

АНРГ

НРГ

АНРГ

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

1,0

6,1

58,0

-

-

9,6

141

-

-

10,1

160

-

-

1,5

6,3

64,7

-

-

10,1

159

-

-

10,6

182

-

-

2,5

6,7

78,3

-

-

10,9

195

10,9

167

11,4

228

11,5

186

4

7,2

97,0

7,2

74,4

11,8

244

11,8

197

12,4

291

12,5

221

6

7,7

120

7,7

86,1

12,7

302

12,8

234

13,4

367

14,1

287

10

8,9

177

8,9

117

15,8

483

15,9

361

16,7

592

16,8

408

16

10,7

269

10,3

159

18,5

703

17,8

460

19,6

876

18,8

525

25

12,2

381

11,8

212

21,5

1 001

20,8

633

22,8

1 263

22,1

727

35

13,3

490

12,8

254

23,7

1 282

22,8

770

26,2

1 707

25,2

958

50

15,4

659

15,2

360

27,7

1 742

27,4

1 114

29,4

2 221

29,1

1 287

70

17,1

890

17,0

462

32,1

2 423

32,0

1 535

34,1

3 106

34,0

1 778

95

19,2

1 173

19,1

590

36,3

3 185

36,2

1 975

38,6

4 108

38,5

2 297

120

20,7

1 421

20,6

694

39,3

3 838

39,2

2 330

41,8

4 977

41,7

2 719

150

22,6

1 731

22,5

834

43,1

4 673

43,0

2 813

45,9

6 079

45,8

3 291

185

27,0

2 283

27,0

1 113

-

-

-

-

55,4

8 155

55,2

4 536

240

30,0

2 914

30,1

1 385

-

-

-

-

62,8

10 586

62,5

5 834



Номинальное сечение основных жил, мм2

4 основные жилы

3 основные жилы + жила меньшего сечения

НРГ

АНРГ

НРГ

АНРГ

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

наружный диаметр, мм

масса, кг/км

1,0

10,9

186

-

-

10,9

186

-

-

1,5

11,4

214

-

-

11,4

209

-

-

2,5

12,4

271

12,5

215

12,4

261

-

-

4

14,1

373

14,2

280

14,1

358

14,2

274

6

15,3

472

15,4

333

15,3

453

15,4

325

10

18,3

725

18,3

478

17,7

647

17,7

427

16

21,5

1 082

21,4

679

21,4

1 003

20,6

597

25

26,1

1 643

26,0

1 006

26,1

1 541

25,2

892

35

28,8

2 126

28,6

1 234

28,8

2 023

26,7

991

50

33,4

2 866

33,2

1 664

32,2

2 526

31,9

1 422

70

37,5

3 890

37,3

2 120

36,2

3 537

35,2

1 752

95

42,5

5 163

42,4

2 751

41,0

4 499

40,9

2 251

120

48,2

6 534

46,0

3 054

44,5

5 555

44,3

2 856

150

53,5

8 012

52,6

4 244

50,9

6 886

50,7

3 657

185

-

-

61,9

5 559

57,1

8 590

57,0

4 357

240

-

-

69,2

6 935

-

-

-

-

Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20 °С, — не ниже 50 МОм.

Строительная длина — не менее 125 м.

Срок службы — 30 лет.

Гарантийный срок эксплуатации — 3 года.

Пример условного обозначения: «Кабель АВРГ 3х50+1х25—660 ГОСТ 433-73».
