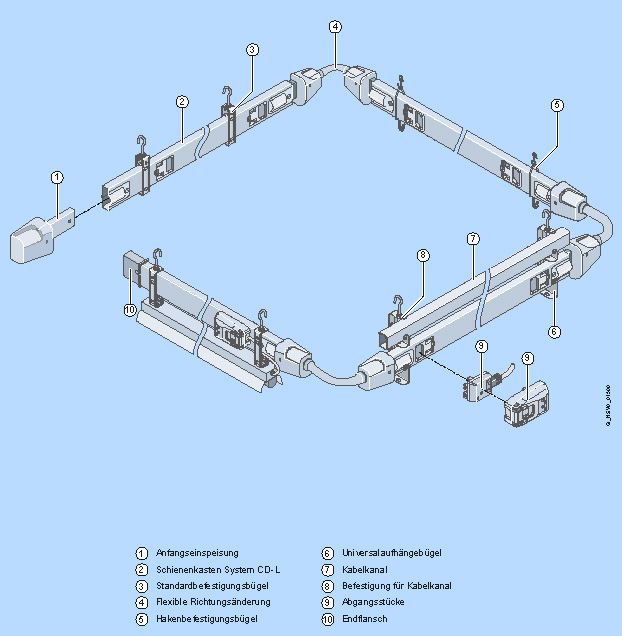

Система CD-L - 25...40 A

Исполнение

Прошедшая испытания низковольтная комбинация оборудования управления (TTA) согласно

• IEC/EN 60439-1
• IEC/EN 60439-2

Степень защиты

• Высокая степень защиты IP55 для стандартного исполнения

Компоненты

Магистральные устройства

• Токовые линии с выводами на одной стороне:
  3-, 5-, 7-проводниковые системы
• Токовые линии с выводами с двух сторон:
  2 x 3-, 1x 5- / 1 x 3-, 2 x 5- и 2 x 7-проводниковая система
• Количество и вид точек подключения отходящих линий:

• Втычное подключение
• Стандартные точки подключения отходящих линий
• Кодирование точек подключения отходящих линий

Фидерные устройства

• Устройства подключения питания
• Концевые фидерные устройства

Концевые заглушки

Соединительные устройства

• Гибкие соединительные устройства

Отходящие разъемы

• 3-полюсные, 10 A и 16 A, Lx (фазные опционально L1, L2, L3) , N и PE
• 5-полюсные, 10 A, L1, L2, L3, N, PE
• 3-полюсные + L4/L5, 10 A (N/L1, N/L2 или N/L3) + L4/L5 + PE
• Стандартное и закодированное исполнение
• Мобильные N и L контакты

Дополнительное оборудование

• Фиксирующие скобы
• Подвесные крюки
• Подвесные скобы
• Кабельные трубки
• Монтажная кабельная трубка
• Крышки отходящих точек присоединения

• Низкие затраты на проектирование благодаря простой конфигурации
• Быстрая сборка благодаря втычным соединениям
• Оптимизированное использование шинопровода благодаря точкам подключения отходящих линий с обеих сторон
• Варируемое изменение направления
• Однородная токовая нагрузка проводников через через расщепление отходящих разъемов среди отдельных фАЗ
• Быстрое и гибкое изменение нагрузки через отходящие разъемы
• Степень защиты IP55 для экстремальных условий окружающей среды

Магистральные устройства (модули)

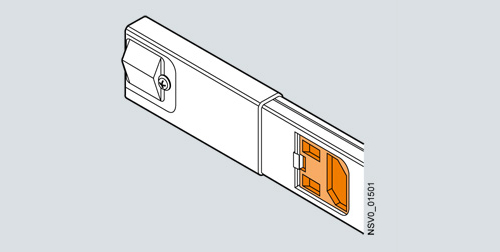

Магистральные устройства

Магистральные устройства выпускаются длинной в 1.5, 2 и 3 метра. Они состоят из прямоугольного металлического корпуса с гальваническим покрытием, который может быть окрашен в белый цвет (RAL 9016) или не иметь окраски.

Они оборудуются токопроводящими линиями с одной или двух сторон:

• 2 изолированные шины для L3 + N (PE = корпус), с одной или двух сторон
• 4 изолированные шины для L1 + L2 + L3 + N (PE = корпус), с одной или двух сторон
• 6 изолированных шин для L4 + L1 + L2 + L3 + N + L5 (PE = корпус).

Расположение проводников с одной стороны

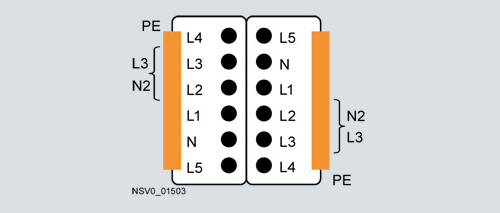

Расположение проводников с двух сторон

Места подключения отходящих линий располагаются равномерно на магистральном устройстве c промежутками 0.5 м, 1 м или 1.5 м.

Корпус магистрального устройства используется как PE проводник. Шинопроводы выпускаются на две номинальные величины тока: 25 А, 2 × 25 А, 40 А и 2 × 40 А. Все магистральные устройства оборудованы защищенными от случайного прикосновения местами подключения отходящих линий.

Технология соединения

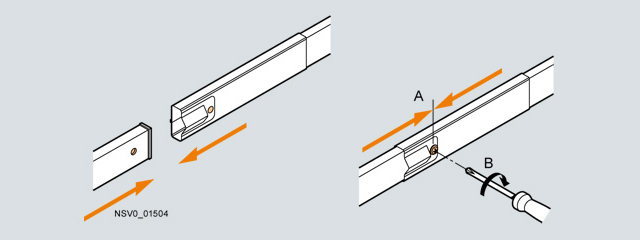

Втычное соединение

Магистральные устройства, включая имеющие устройства нагрузки и концевые заглушки, собираются с помощью простого вставного соединения, которое фиксируется винтом. PE проводник соединяется через соединение корпуса.

При сборке шин, фидерных устройств и концевых заглушек используется захватывающее устройство. Фиксирование предотвращает нарушение соединений. При этом компенсация расширений не требуется.

Фидерные устройства

Фидерные устройства для установки с одной стороны

Фидерные устройства для двухсторонней установки

Фидерные устройства предназначены для питания линий и доступны как устройства ввода фидеров и фидерные устройства для подключения элементов нагрузки (ввод фидерного устройства с фиксирующим винтом и отсутствием концевой заглушки, оконечное фидерное устройство с подсоединенной заглушкой).

Существуют два исполнения с различными размерами проводников:

• Как вводное фидерное устройство (EA) для
  25 А, 2 × 25 А, 40 А и 2 × 40 А
• Как оконечное фидерное устройство (EE) для
  25 А, 2 × 25 А, 40 А и 2 × 40 А

Кабельный ввод с одной стороны; применяется кабельный сальник, выполненный из пластика с метрической резьбой M25 или M32 (не включается в комплект поставки).

Концевые заглушки

Концевые заглушки односторонние

Концевые заглушки двусторонние

Концевые заглушки предназначены для изоляции токоведущих частей на конце каждого шинопровода. Они служат защитой от прикосновения к токоведущим частям на конце шинопроводов.

Заглушки, устанавливаемые на соответствующих прямых элементах шинопроводов, выпускаются в двух исполнениях:

Концевая заглушка (EA-EF); применяемая в случае, когда секция линии начинается с вводного фидерного устройства

Концевая заглушка (EE-EF); применяемая в случае, когда секция линии начинается с оконечного фидерного устройства

Соединительные устройства

Соединительное устройство одностороннее

Соединительное устройство двустороннее

Эти устройства позволяют изменять направление прокладки шинопровода и обходить препятствия, которые могут иметься на трассе шинопровода.

Отходящие разъемы

Пластмассовые отходящие разъемы предназначены для отведения тока от точек подключения нагрузки магистральных секций. Устанавливаются и демонтируются вручную. При выполнении этой задачи шинопроводы могут находиться в рабочем состоянии.

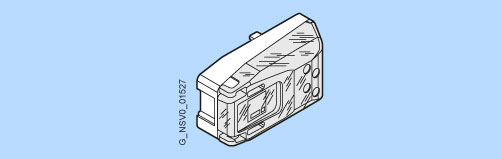

Стандартные разъемы подключения отходящих линий

Стандартные разъемы подключения отходящих линий

Существуют однофазные разъемы отхъодящих линий с прозрачной крышкой для выбора схемы подключений. Они могут использоваться на стандартных разъемах или закодированных разъемах подключения отходящих линий. Стандартный разъем для идентификации имеет серый цвет основания.

Разъемы подключения отходящих линий имеют следующие исполнения:

• 3-полюсные без предохранителей, 16 A, Lx (фазный проводник может быть произвольно подключен к L1, L2, L3) , N и PE
• 3-полюсные с предохранителями, 16 A и 6.3 A, Lx (фазный проводник может быть подключен произвольно к L1, L2, L3) , N и PE

Разъемы отходящих линий могут быть оборудованы L4/L5 контактами для использования на 7-проводных или 7+7-проводных магистральных секций.

Выбор фазы позволяет подключать любые однофазные цепи с отдельным нейтральным проводником (N/L1, N/L2, N/L3) или трехфазные цепи с общим нейтральным проводником (N/L1/L2/L3).

Стандартные разъемы подключения отходящих линий оборудованы нейтральным проводником и фазным контактом; со съемным устройством дополнительного мобильного контакта они могут быть использованы как отходящие разъемы для трехфазных цепей.

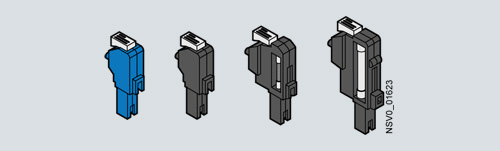

• Мобильные контакты

Мобильные контакты с предохранителями и без

Мобильные контакты предназначены для соединения (вставки) в разъемы отходящих линий с возможностью выбора фазы для питания от трехфазных цепей.

• 1-полюсный, 16 A, без предохранителей (синий цвет для нейтрального проводника)
• 1-полюсный, 16 A, без предохранителей (черный цвет для фазного проводника)
• 1-полюсный, 10 A, с фазным плавким предохранителем 6.3 A (5 мм x 20 мм)
• 1-полюсный, 16 A, с фазным плавким предохранителем 10 A (8.5 мм x 31.5 мм)

Стандартные разъемы отходящих линий с заводской распайкой

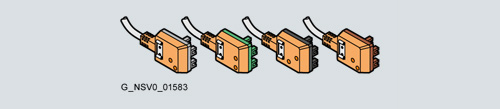

• Разъемы отходящих линий с заводской распайкой (2 проводника + PE)

Стандартное исполнение предназначено для нагрузки 10 A и оборудовано кабелем FROR диной 1 м 3 x 1 мм², имеет четыре конфигурации для цепей: N/L1, N/L2, N/L3, N2/L3. Крышка отходящего разъема имеет оранжевый цвет, основание разного цвета в зависимости от соединения.

Стандартные разъемы цепей управления

Эти выходные разъемы могут применяться для стандартных точек подключения отходящих линий или кодированных отходящих линий.

• Разъемы отходящих линий с заводской распайкой (4 проводника + PE)

Стандартное исполнение рассчитано на нагрузку 10 A, оборудовано кабелем FROR длиной 2 м и сечением 5 x 1 мм² с сетевой конфигурацией: N/L1/L2/L3. Крышка и основание разъема оранжевые.

Стандартный разъем отходящих линий

Эти разъемы отходящих линий могут использоваться для стандартных или кодированных точек подключения отходящих линий oing points.

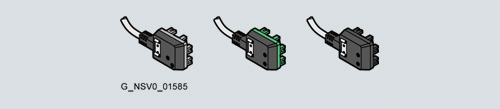

Заводская распайка отходящих разъемов (2 проводника + L4/L5 + PE)

Стандартное исполнение предназначено для нагрузки 10 A и оборудованы кабелем FROR длиной 2 м и сечением 5 x 1 мм² с тремя вариантами сетевой конфигурации: N/L1 + L4/L5, N/L2 + L4/L5, N/L3 + L4/L5. Крышки отходящих разъемов имеют черный цвет, а цвет основания может изменяться в зависимости от соединения цепи.

Стандартные разъемы отходящих линий

Эти разъемы предназначены для 7-проводных и 7+7-проводных шинопроводов. Они могут быть использованы для стандартных или кодированных отходящих присоединений.

• Заводская распайка отходящих разъемов (L4/L5 + PE)

Стандартное исполнение рассчитано на нагрузку 10 A и оборудовано кабелем FROR длиной 1 м с сечением проводников 3 x 1 мм² FROR с сетевой конфигурацией: L4/L5. крышка и основание разъема оранжевые.

Стандартные разъемы отходящих линий

Эти разъемы отходящих линий предназначены для 7-проводных и 7+7-проводных шинопроводов. Они могут быть использованы для стандартных и кодированных мест присоединения.

Кодированные разъемы отходящих линий

Однофазные разъемы отходящих линий с прозрачной крышкой для возможности выбора полюсов. Основание может быть красным (KR) или белым (KW). Эти разъемы отходящих линий имеют механическую кодировку и могут быть использованы только в местах присоединений с кодировкой.

• Разъемы отходящих линий (KR) (с красным основанием) могут быть использованы только на устройствах систем шинопроводо с красной маркировкой мест подключения отходящих линий (исполнение KR).
• Разъемы отходящих линий (KW) (с белым основанием) могут быть использованы только на устройствах систем шинопроводо с белой маркировкой мест подключения отходящих линий (исполнение KW или KRW).

Разъем отходящих линий с кодировкой (KR)

Разъем отходящих линий с кодировкой (KW)

Разъемы отходящих линий имеют следующие исполнения:

• 3-полюсные без предохранителей, 16 A, Lx (фазный проводник может быть подключен произвольно к L1, L2, L3) , N и PE
• 3-полюсные с предохранителями, 16 A и 6.3 A, Lx (фазный проводник может быть подключен произвольно к L1, L2, L3) , N и PE

Разъемы отходящих линий могут быть снабжены контактами L4/L5 для 7-проводных и 7+7-проводных устройств шинопроводов.

Выбор фазы позволяет осуществлять подключение любых однофазных цепей с отдельным нейтральным проводником (N/L1, N/L2, N/L3) или трехфазных цепей с общим нейтральным проводником (N/L1/N2/L3).

Стандартные разъемы отходящих линий оборудованы нейтральным проводником и фазным контактом, но со съемным устройством дополнительного мобильного контакта они могут быть использованы как разъемы отходящих линий для трехфазных цепей.

Кодирование подключений разъемов отходящих линий

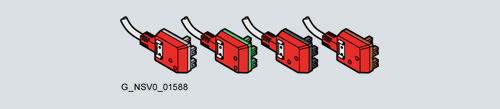

• Кодирование заводской распайки разъемов отходящих линий (2 проводника + PE) KR

Стандартное исполнение рассчитано на нагрузку до 10 A и оборудовано кабелем FROR 3 x 1 мм² длиной 1 м с четырьмя вариантами конфигурации цепей: N/L1, N/L2, N/L3, N2/L3. Крышка разъема отходящих линий имеет красный цвет, а цвет основания зависит от варианта подключения цепей.

Кодированные разъемы отходящих линий (KR)

Механически кодированные разъемы отходящих линий могут использоваться только на кодированных местах подключения (красных, исполнения KR).

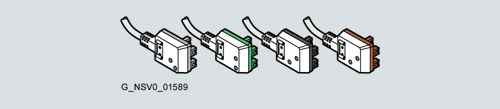

• Заводская распайка кодированных разъемов отходящих линий (2 проводника + PE) KW

Стандартное исполнение расчитано на нагрузку до 10 A и оборудовано кабелем FROR 3 x 1 мм² длиной 1 м. Возможны четыре варианта распайки: N/L1, N/L2, N/L3, N2/L3. Крышка разъемов отходящих линий имеет белый цвет, цвет основания изменяется в зависимости от варианта подключения цепи.

Кодированные разъемы отходящих линий (KW)

Разъемы отходящих линий с механической кодировкой могу использоваться только совместно с кодированными местами подключения отходящих линий (белый, исполнение KW).

Общие технические характеристики
