ВВГ

Производитель — Российский производитель

Оценка (средняя 5)

ТУ 16.К20.007-2003 Назначение Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 и 6 кВ частоты 50 Гц, при температуре окружающей среды от -50 до +50 °С, относительной...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — ВВГ

ТУ 16.К20.007-2003

Назначение

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1 и 6 кВ частоты 50 Гц, при температуре окружающей среды от -50 до +50 °С, относительной влажности воздуха до 98 % при температуре до +35 °С, в том числе на открытом воздухе с условием защиты от солнечной радиации. Кабели без заполнения не рекомендуется прокладывать в траншеях.

Номинальное напряжение при работе в системе постоянного напряжения не должно превышать номинального напряжения при работе в системе переменного напряжения более чем в 2,5 раза.

Длительно допустимая температура нагрева жил не должна превышать +70 °С.

Продолжительность короткого замыкания не должна превышать 4 сек.

Кабели не распространяют горение.

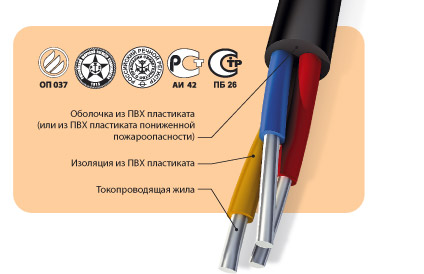

Конструкция

Кабели могут быть изготовлены:

с круглой однопроволочной и многопроволочной жилой;
с секторной однопроволочной и многопроволочной жилой (к обозначению марок кабелей с однопроволочной жилой добавляют буквы «ож»);
с параллельно уложенными жилами (АВВГ-П);
в тропическом исполнении (АВВГ-Т).

Техническая характеристика

Кабели могут быть изготовлены:

в оболочке из ПВХ пластиката пониженной горючести (АВВГнг) по ТУ 16.К20.007-2003;
с параллельно уложенными жилами сечением до 16 мм ² включительно (на номинальное напряжение 0,66-1 кВ).

Номенклатура и конструктивные особенности

Марка кабеля		Конструктивные особенности
с алюминиевой жилой	с медной жилой	Конструктивные особенности
АВВГ	ВВГ	Изоляция и оболочка из ПВХ пластиката, беззащитного покрова
АВВГз	ВВГз	Тоже, с заполнением
АВВГнг	ВВГнг	Изоляция из ПВХ пластиката и оболочкой из ПВХ пластиката пониженной горючести
АВБбШв	ВБбШв	Изоляция из ПВХ пластиката, защитный покров типа БбШв*

* БбШв - защитный покров состоит из поясной изоляции из ПВХ пластиката или из пленок ПВХ, брони из двух стальных оцинкованных лент, защитного шланга из ПВХ пластиката.

Электрическое сопротивление изоляции

Номинальное напряжение, кВ	Номинальное сечение жилы, мм²	Электрическое сопротивление изоляции, пересчитанное на 1 км длины и температуру +20° С, МОм, не менее
0,66;1	1-1,5	12
	2,5-4	10
	6	9
	10-240	7
6		50

Номинальное сечение жил

Основные, мм²	Нулевая, мм²	Заземления, мм²
1,5	1,5	1,0
2,5	1,5	1,5
4	2,5	2,5
6	4	2,5
10	6	4
16	10	6
25	16	10
35	16	16
50	25	16
70	35	25
95	50	35
120	70	35
150	70	50
185	95	50
240	120	70

Номинальная толщина изоляции жил

Номинальное сечение жилы, мм²	Изоляцияиз ПВХ пластиката на номинальное напряжение, кВ
Номинальное сечение жилы, мм²	0,66	1	6
1-2,5	0,6	0,8	-
4,0 и 6,0	0,7	1,0	-
10,0 и 16,0	0,9	1,0	-
25,0 и 35,0	1,1	1,2	-
50,0	1,3	1,4	-
70,0	-	1,4	-
95,0	-	1,5	-
120,0	-	1,5	-
150,0	-	1,6	-
10-240	-	-	3,4
185,0	-	1,7	-
240,0	-	1,9	3,4

Сортамент

Марка кабеля	Число жил	Номинальное напряжение, кВ
		0,66	1	6
		номинальное сечение основных жил, мм²
ВВГ, ВВГнг	1, 2, 3, 4	1,5-50	1,5-240	-
	3	-	-	35-240
	5	1,5-25	1,5-25	^-
ВВГз	2, 3, 4	1,5-50	1,5-50	-
АВВГ, АВВГнг	1, 2, 3, 4	2,5-50	2,5-240	-
АВВГ, АВВГнг	3 5 5 и 6	- - 2,5-50	- 2,5-35 -	35-240 - -
АВВГз	2, 3, 4	2,5-50	2,5-50	-
ВБбШв	2, 3, 4	4-50	6-240	-
АВБбШв	2, 3, 4, 3	4-50	6-240	35-240

Строительная длина кабелей

Номинальное напряжение, кВ	Номинальное сечение основных жил, мм²	Строительная длина, м, не менее
до1 включительно	1,5-16	450^*
	25-70	300
	95 и выше	200
6	10-70	450
	95-120	400
	150 и выше	350

*При поставке в бухтах строительная длина согласовывается с заказчиком.

Расчетный номинальный наружный диаметр и масса 1 км кабеля на номинальное напряжение 0,66 кВ (круглые жилы)

Номинальное сечение основных жил, мм²	1 основная жила
	ВВГ		АВВГ
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	4,5	33,6	-	-
2,5	4,9	44,7	5,0	30,8
4	5,6	63,0	5,6	40,2
6	6,1	82,9	6,1	49,0
10	7,1	129	7,1	69,2
16	9,1	208	8,8	106
25	10,6	308	10,6	156
35	11,7	409	11,7	195
50	13,2	540	13,2	252

Номинальное сечение основных жил, мм²	2 основные жилы
	ВВГ		АВВГ		ВВГ-П
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	7,1	64,0	-	-	4,54 х 7,08	60,6
2,5	7,9	86,9	7,9	58,0	4,93 х 7,86	82,9
4	9,8	137	9,8	90,4	5,59 х 9,18	120
6	10,7	180	10,8	110	6,17 х 10,24	162
10	12,8	278	12,9	154	7,22 х 12,34	256
16	15,4	417	14,8	206	-	-
25	18,8	694	18,8	380	-	-
35	21,0	929	21,0	487	-	-
50	24,4	1 253	24,4	658	-	-

Номинальное сечение основных жил, мм²	2 основные жилы
	АВВГ-П		ВВГз		АВВГз
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	-	-	7,1	77,8	-	-
2,5	4,97 х 7,94	55,0	7,9	105	7,9	77,0
4	5,62 х 9,24	74,1	9,8	165	9,8	119
6	6,21 х 10,32	94,1	10,7	215	10,8	146
10	7,24 х 12,38	137	12,8	334	12,9	211
16	-	-	15,5	509	14,9	289
25	-	-	18,9	778	18,9	464
35	-	-	21,1	1 028	21,1	587
50	-	-	24,5	1 387	24,5	791

Номинальное сечение основных жил, мм²	3 основные жилы
	ВВГ		АВВГ		ВВГ-П
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	7,5	83,9	-	-	4,54 х 9,63	87,5
2,5	8,9	129	9,0	85,2	4,93 х 10,79	121
4	10,3	184	10,4	114	5,69 х 12,87	179
6	11,4	245	11,4	140	6,17 х 14,31	239
10	13,6	387	13,7	202	7,72 х 17,96	397
16	16,4	590	15,7	274	-	-
25	20,0	908	20,0	437	-	-
35	22,4	1 216	22,4	554	-	-
50	26,0	1 641	26,0	747	-	-

Номинальное сечение основных жил, мм²	3 основные жилы
	АВВГ-П		ВВГз		АВВГз
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	-	-	7,5	94,7	-	-
2,5	4,97 х 10,91	79,1	8,9	143	9,0	100
4	5,72 х 12,96	110	10,3	206	10,4	136
6	6,21 х 14,43	138	11,4	273	11,4	169
10	-	-	13,6	431	13,7	246
16	-	-	16,4	663	15,8	640
25	-	-	20,0	1 017	20,0	546
35	-	-	22,4	1 358	22,4	695
50	-	-	26,0	1 832	26,0	919

Номинальное сечение основных жил, мм²	3 основные жилы + жила меньшего сечения
	ВВГ		АВВГ
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	8,7	117	-	-
2,5	9,7	151	-	-
4	11,3	218	11,3	132
6	12,4	295	12,5	167
10	14,4	454	14,5	234
16	17,4	698	17,3	326
25	22,0	1 089	22	516
35	24,2	1 415	24,1	657
50	27,7	1 914	27,7	864

Номинальное сечение основных жил, мм²	3 основные жилы + жила меньшего сечения
	ВВГз		АВВГз
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	8,7	127	-	-
2,5	9,7	165	-	-
4	11,3	238	11,3	153
6	12,4	322	12,5	193
10	14,4	482	14,5	261
16	17,4	756	17,4	389
25	22,1	1 193	21,3	578
35	24,3	1 505	23,5	699
50	27,7	2 035	27,7	985

Номинальное сечение основных жил, мм²	4 основные жилы
	ВВГ		АВВГ		ВВГз		АВВГз
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	8,7	117	-	-	8,7	127	-	-
2,5	9,7	161	9,8	103	9,7	175	9,8	117
4	11,3	234	11,3	139	11,3	254	11,3	159
6	12,4	314	12,5	173	12,4	340	12,5	200
10	14,9	500	15,0	253	14,9	542	15,0	294
16	18,4	783	17,3	526	18,5	852	17,4	409
25	22,0	1 182	22,0	688	22,1	1 286	22,1	658
35	25,1	1 613	25,1	730	25,2	1 747	25,2	864
50	28,7	2 146	28,7	955	28,8	2 327	28,8	1 136

Номинальное сечение основных жил, мм²	5 основных жил
	ВВГ		АВВГ
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	9,5	144	-	-
2,5	10,5	198	10,6	126
4	12,3	290	12,4	172
6	13,6	390	13,7	214
10	16,4	627	16,5	318
16	20,3	980	19,5	455
25	24,7	1 507	24,7	722
35	27,7	2 029	27,7	926
50	31,8	2 706	-	-

Расчетный номинальный наружный диаметр и масса 1 км кабеля на номинальное напряжение 1 кВ (круглые жилы)

Номинальное сечение основных жил, мм²	1 основная жила
	ВВГ		АВВГ
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	4,9	37,7	-	-
2,5	5,3	49,2	5,4	35,3
4	6,0	68,0	6,0	45,2
6	6,5	88,3	6,5	54,4
10	7,3	132	7,3	72,4
16	9,3	212	9,0	110
25	10,8	313	10,8	161
35	11,9	414	11,9	201
50	13,2	540	13,2	252

Номинальное сечение основных жил, мм²	2 основные жилы
	ВВГ		АВВГ		ВВГ-П
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	7,9	72,5	-	-	4,94 х 7,88	69
2,5	9,3	108	9,3	79,7	5,33 х 8,66	92
4	10,6	149	10,6	102	5,99 х 9,98	130
6	11,5	192	11,6	122	6,57 х 11,04	173
10	13,2	285	13,3	161	-	-
16	15,8	426	15,2	214	-	-
25	19,2	704	19,2	390	-	-
35	21,4	940	21,4	499	-	-
50	24,4	1 253	24,4	658	-	-

Номинальное сечение основных жил, мм²	2 основные жилы
	АВВГ-П		ВВГз		АВВГз
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса,кг/км
1,5	-	-	7,9	91,1	-	-
2,5	5,37 х 8,74	64,2	9,3	132	9,3	104
4	6,02 х 10,04	84,6	10,6	183	10,6	137
6	6,61 х 11,12	106	11,5	235	11,6	166
10	-	-	13,2	346	13,3	223
16	-	-	15,9	523	15,3	303
25	-	-	19,3	796	19,3	482
35	-	-	21,5	1 048	21,5	607
50	-	-	24,5	1 387	24,5	792

Номинальное сечение основных жил, мм²	3 основные жилы
	ВВГ		АВВГ		ВВГ-П
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	8,9	107	-	-	4,94 х 10,82	100
2,5	9,8	142	9,8	98,8	5,33 х 11,99	135
4	11,2	200	11,2	129	6,09 х 14,07	195
6	12,2	262	12,3	157	6,57 х 15,51	257
10	14,0	397	14,1	212	-	-
16	16,8	602	16,1	285	-	-
25	20,4	923	20,4	451	-	-
35	22,8	1 233	22,8	570	-	-
50	26,0	1 641	26,0	747	-	-

Номинальное сечение основных жил, мм²	3 основные жилы
	АВВГ-П		ВВГз		АВВГз
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	-	-	8,9	121	-	-
2,5	5,37 х 12,11	93	9,8	161	9,8	118
4	6,12 х 14,16	126	11,2	226	11,2	156
6	6,61 х 15,63	155	12,2	295	12,3	191
10	-	-	14,0	444	14,1	259
16	-	-	16,9	679	16,2	356
25	-	-	20,5	1 037	20,5	567
35	-	-	22,8	1 380	22,8	719
50	-	-	26,0	1 832	26,0	940

Номинальное сечение основных жил, мм²	3 основные жилы + жила меньшего сечения
	ВВГ		АВВГ
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	9,7	132	-	-
2,5	10,6	168	-	-
4	12,2	236	11,9	149
6	13,4	316	13,5	187
10	15,4	471	15,5	250
16	18,9	734	18,2	356
25	22,5	1 107	21,8	526
35	24,7	1 435	23,9	663
50	27,7	1 918	27,7	868

Номинальное сечение основных жил, мм²	4 основные жилы
	ВВГ		АВВГ		ВВГз		АВВГз
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	9,7	132	-	-	9,7	146	-	-
2,5	10,6	178	10,7	120	10,6	195	10,7	138
4	12,2	253	12,3	158	12,2	578	12,3	184
6	13,4	335	13,5	195	13,4	366	13,5	227
10	15,4	512	15,5	265	15,4	557	15,5	311
16	18,9	799	18,2	377	19,0	872	18,2	444
25	22,5	1 201	22,5	573	22,6	1 310	22,6	683
35	25,6	1 635	25,6	752	25,6	1 774	25,6	893
50	28,7	2 146	28,7	955	28,8	2 327	28,8	1 141

Номинальное сечение основных жил, мм²	5 основных жил
	ВВГ		АВВГ
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
1,5	10,5	162	-	-
2,5	11,6	219	11,7	146
4	13,4	314	13,5	196
6	14,7	418	14,8	243
10	17,0	646	17,0	337
16	20,8	1 009	20,0	476
25	25,3	1 543	25,3	736
35	-	-	28,2	952
50	-	-	-	-

Расчетный номинальный наружный диаметр и масса 1 км кабеля на номинальное напряжение 1 кВ

Числожил и номинальное сечение, мм²	Однопроволочная секторная жила, АВВГ		Многопроволочная секторная жила, ВВГ		Многопроволочная секторная жила, АВВГ
Числожил и номинальное сечение, мм²	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
3 x 70	26,4	976	28,1	2 334	28,1	1 025
3 x 95	29,4	1 255	31,1	3 087	31,1	1 311
3 x120	32,0	1 507	34,3	3 847	34,3	1 603
3 x150	35,4	1 864	37,8	4 752	37,8	1 947
3 x 185	-	-	41,2	5 793	41,2	2 334
3 x 240	-	-	46,8	7 481	46,8	2 993
4 x 70	29,4	1 254	31,2	3 058	31,2	1 312
4 x 95	33,3	1 622	35,7	4 097	35,7	1 728
4 x 120	36,1	1 982	39,0	5 058	39,0	2 066
4 x 150	39,5	2 410	42,9	6 263	42,9	2 523
4 x 185	44,3	2 951	47,4	7 704	47,4	3 091
4 x 240	-	-	53,3	9 875	53,3	3 891
3 x 70 + 1 x 35	28,6	1 123	31,2	2 711	31,2	1 187
3 x 95 + 1 x 50	32,7	1 464	35,7	3 626	35,7	1 560
3 x 120 + 1 x 70	36,3	1 815	39,0	4 562	39,0	1 890
3 x 150 + 1 x 70	38,1	2 129	42,9	5 475	42,9	2 242
3 x 185 + 1 x 50	-	-	47,4	6 370	47,4	2 621
3 x 185 + 1 x 95	44,3	2 650	47,4	6 819	47,4	2 776

Расчетный номинальный наружный диаметр и масса 1 км кабеля с наружным защитным покровом типа БбШв

Числожил и номинальное сечение, мм²	0,66кВ
	ВБбШв		АВБбШв
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
2 х 4 (ож)	13,6	317	13,6	271
2 х 6 (ож)	14,5	375	14,6	307
2 х 10 (ож)	17,4	535	17,4	412
2 х 16 (ож)	19,4	705	19,4	502
2 x 16	20,0	723	-	-
2 х 25 (ож)	22,4	968	22,4	653
2 x 25	23,0	992	23,0	670
2 х 35 (ож)	24,4	1 223	24,4	786
2 x 35	25,6	1 286	25,6	835
2 х 50 (ож)	-	-	28,4	1 039
2 x 50	28,6	1 635	-	-
З х 4 (ож)	14,1	373	14,2	304
З х 6 (ож)	15,2	451	15,2	348
З х 10 (ож)	18,2	628	18,2	444
З х 16 (ож)	20,3	853	20,3	548
3 x 16	20,9	873	-	-
З х 25 (ож)	23,5	1 194	23,5	721
3 x 25	24,1	1 223	-	-
З х 35 (ож)	26,1	1 598	26,1	942
3 x 35	26,9	1 648	26,9	986
3 x 50	30,1	2 127	30,1	1 234
4 х 4 (ож)	15,1	437	15,1	345
4 х 6 (ож)	17,0	536	17,1	397
4 х 10 (ож)	19,5	762	19,5	515
4 х 16 (ож)	21,9	1 052	21,9	645
4 x 16	22,6	1 076	-	-
4 х 25 (ож)	25,9	1 516	25,9	885
4 x 25	26,6	1 554	-	-
4 х 35 (ож)	28,3	2 011	28,3	1 135
4 x35	29,3	2 074	29,3	1 191
4 х 50 (ож)	-	-	32,6	1 493
4 x50	32,9	2 681	32,9	1 490
З х 4 + 1 х 2,5 (ож)	15,1	422	15,1	338
З х 6 + 1 х 4 (ож)	17,0	518	17,1	390
З х 10 + 1 х 6 (ож)	19,0	708	19,0	488
Зх 16 + 1 х 10 (ож)	21,9	989	21,9	624
3x16+ 1 x10	21,9	997	-	-
Зх 25 + 1 х 10 (ож)	24,1	1 309	-	-
З х 25 + 1 х 16 (ож)	25,9	1 425	25,9	851
3 x 25 + 1 x 16	26,6	1 460	-	-
З х 35 + 1 х 16 (ож)	27,4	1 794	27,4	1 036
3 x 35 + 1 x 16	28,4	1 834	-	-
3 x 50 + 1 x 25	31,8	2 422	-	-
З х 50 + 1 х 25 (ож)	-	-	31,6	1 393
З х 70	-	-	-	-
З х 95	-	-	-	-
З х 120	-	-	-	-
З х 150	-	-	-	-
З х 185	-	-	-	-
З х 240	-	-	-	-
4 х 70	-	-	-	-
4 х 95	-	-	-	-
4 х 120	-	-	-	-
4 х 150	-	-	-	-
4 х 185	-	-	-	-
4 х 240	-	-	-	-
З х 70 + 1 х 35	-	-	-	-
З х 95 + 1 х 50	-	-	-	-
З х 120 + 1 х 70	-	-	-	-
З х 150 + 1 х 70	-	-	-	-
З х 185 + 1 х 50	-	-	-	-
З х 185 + 1 х 95	-	-	-	-
З х 70 (ож)	-	-	-	-
З х 95 (ож)	-	-	-	-
З х 120 (ож)	-	-	-	-
З х 150 (ож)	-	-	-	-
4 х 70 (ож)	-	-	-	-
4 х 95 (ож)	-	-	-	-
4 х 120 (ож)	-	-	-	-
4 х 150 (ож)	-	-	-	-
4 х 185 (ож)	-	-	-	-
З х 70 + 1 х 35 (ож)	-	-	-	-
З х 95 + 1 х 50 (ож)	-	-	-	-
З х 120 + 1 х 70 (ож)	-	-	-	-
З х 150 + 1 х 70 (ож)	-	-	-	-
З х 185 + 1 х 95 (ож)	-	-	-	-

Числожил и номинальное сечение, мм²	1кВ
	ВБбШв		АВБбШв
	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
2 х 4 (ож)	-	-	-	-
2 х 6 (ож)	16,1	421	16,2	352
2 х 10 (ож)	17,8	548	17,8	425
2 х 16 (ож)	19,8	719	19,8	516
2 x 16	20,4	747	-	-
2 х 25 (ож)	22,8	984	22,8	669
2 x 25	23,4	1 009	-	-
2 х 35 (ож)	25,2	1 264	25,2	826
2 x 35	26,0	1 304	26,0	862
2 х 50 (ож)	-	-	28,4	1 039
2 x 50	28,6	1 635	-	-
З х 4 (ож)	-	-	-	-
З х 6 (ож)	16,8	480	16,9	379
З х 10 (ож)	18,6	643	18,6	459
З х 16 (ож)	20,7	870	20,7	565
3 x 16	21,4	892	-	-
З х 25 (ож)	23,9	1 213	23,9	740
3 x 25	25,0	1 268	25,0	797
З х 35 (ож)	26,5	1 619	26,5	963
3 x 35	27,3	1 672	27,3	1 010
3 x 50	30,1	2 127	30,1	1 235
4 х 4 (ож)	-	-	-	-
4 х 6 (ож)	17,9	571	18,1	434
4 х 10 (ож)	20,0	780	20,0	533
4 х 16 (ож)	22,3	1 073	22,3	666
4 x 16	23,1	1 099	-	-
4 х 25 (ож)	26,4	1 540	26,4	910
4 x 25	27,1	1 580	27,1	952
4 х 35 (ож)	28,8	2 037	28,8	1 161
4 x35	29,7	2 103	29,7	1 220
4 х 50 (ож)	-	-	32,6	1 493
4 x50	32,9	2 681	36,4	1 490
З х 4 + 1 х 2,5 (ож)	-	-	-	-
З х 6 + 1 х 4 (ож)	17,9	552	18,0	425
З х 10 + 1 х 6 (ож)	20,0	739	20,0	519
Зх 16 + 1 х 10 (ож)	22,3	1 010	22,3	645
3x16+ 1 x10	23,1	1 033	-	-
Зх 25 + 1 х 10 (ож)	-	-	-	-
З х 25 + 1 х 16 (ож)	26,4	1 449	26,4	874
3 x 25 + 1 x 16	27,1	1 486	-	-
З х 35 + 1 х 16 (ож)	-	-	27,9	1 060
3 x 35 + 1 x 16	28,4	1 851	-	-
3 x 50 + 1 x 25	31,8	2 427	-	-
З х 50 + 1 х 25 (ож)	-	-	31,6	1 371
З х 70	31,3	2 720	31,3	1 411
З х 95	34,3	3 514	34,3	1 738
З х 120	37,6	4 317	37,6	2 073
З х 150	41,0	5 269	41,0	2 464
З х 185	44,5	6 356	44,5	2 897
З х 240	49,8	8 096	49,8	3 608
4 х 70	34,4	3 486	34,4	1 740
4 х 95	38,9	4 586	38,9	2 217
4 х 120	42,2	5 591	42,2	2 599
4 х 150	46,3	6 870	46,3	3 130
4 х 185	50,4	8 326	50,4	3 713
4 х 240	56,8	10 629	56,8	4 645
З х 70 + 1 х 35	34,4	3 140	34,4	1 616
З х 95 + 1 х 50	38,9	4 115	38,9	2 049
З х 120 + 1 х 70	42,2	5 094	42,2	2 422
З х 150 + 1 х 70	46,3	6 083	46,3	2 850
З х 185 + 1 х 50	50,4	6 993	50,4	3 243
З х 185 + 1 х 95	50,4	7 441	50,4	3 398
З х 70 (ож)	-	-	29,6	1 339
З х 95 (ож)	-	-	32,6	1 658
З х 120 (ож)	-	-	35,6	1 980
З х 150 (ож)	-	-	38,6	2 348
4 х 70 (ож)	-	-	32,7	1 658
4 х 95 (ож)	-	-	36,9	2 113
4 х 120 (ож)	-	-	39,3	2 475
4 х 150 (ож)	-	-	42,7	2 950
4 х 185 (ож)	-	-	47,4	3 533
З х 70 + 1 х 35 (ож)	-	-	31,9	1 517
З х 95 + 1 х 50 (ож)	-	-	36,3	1 947
З х 120 + 1 х 70 (ож)	-	-	39,5	2 312
З х 150 + 1 х 70 (ож)	-	-	41,3	2 650
З х 185 + 1 х 95 (ож)	-	-	47,4	3 232

Числожил и номинальное сечение, мм²	6кВ
	ВБбШв			АВБбШв
	наружный диаметр, мм		масса, кг/км	наружный диаметр, мм		масса, кг/км
2 х 4 (ож)	-		-	-		-
2 х 6 (ож)	-		-	-		-
2 х 10 (ож)	-		-	-		-
2 х 16 (ож)	-		-	-		-
2 x 16	-		-	-		-
2 х 25 (ож)	-		-	-		-
2 x 25	-		-	-		-
2 х 35 (ож)	-		-	-		-
2 x 35	-		-	-		-
2 х 50 (ож)	-		-	-		-
2 x 50	-		-	-		-
З х 4 (ож)	-		-	-		-
З х 6 (ож)	-		-	-		-
З х 10 (ож)	-		-	-		-
З х 16 (ож)	-		-	-		-
3 x 16	-		-	-		-
З х 25 (ож)	740	-	-		-	-
3 x 25	797	-	-		-	-
З х 35 (ож)	963	-	-		39,9	2 062
3 x 35	1 010	40,8	2 832		40,8	2 175
3 x 50	1 235	43,2	3 334		43,2	2 445
4 х 4 (ож)	-	-	-		-	-
4 х 6 (ож)	434	-	-		-	-
4 х 10 (ож)	533	-	-		-	-
4 х 16 (ож)	666	-	-		-	-
4 x 16	-	-	-		-	-
4 х 25 (ож)	910	-	-		-	-
4 x 25	952	-	-		-	-
4 х 35 (ож)	1 161	-	-		-	-
4 x35	1 220	-	-		-	-
4 х 50 (ож)	1 493	-	-		-	-
4 x50	1 490	-	-		-	-
З х 4 + 1 х 2,5 (ож)	-	-	-		-	-
З х 6 + 1 х 4 (ож)	425	-	-		-	-
З х 10 + 1 х 6 (ож)	519	-	-		-	-
Зх 16 + 1 х 10 (ож)	645	-	-		-	-
3x16+ 1 x10	-	-	-		-	-
Зх 25 + 1 х 10 (ож)	-	-	-		-	-
З х 25 + 1 х 16 (ож)	874	-	-		-	-
3 x 25 + 1 x 16	-	-	-		-	-
З х 35 + 1 х 16 (ож)	1 060	-	-		-	-
3 x 35 + 1 x 16	-	-	-		-	-
3 x 50 + 1 x 25	-	-	-		-	-
З х 50 + 1 х 25 (ож)	1 371	-	-		-	-
З х 70	1 411	43,8	3 866		43,8	2 557
З х 95	1 738	46,7	4 765		46,7	2 989
З х 120	2 073	49,5	5 626		49,5	3 382
З х 150	2 464	52,4	6 609		52,4	3 804
З х 185	2 897	55,4	7 761		55,4	4 302
З х 240	3 608	60,0	9 554		60,0	5 066
4 х 70	1 740	-	-		-	-
4 х 95	2 217	-	-		-	-
4 х 120	2 599	-	-		-	-
4 х 150	3 130	-	-		-	-
4 х 185	3 713	-	-		-	-
4 х 240	4 645	-	-		-	-
З х 70 + 1 х 35	1 616	-	-		-	-
З х 95 + 1 х 50	2 049	-	-		-	-
З х 120 + 1 х 70	2 422	-	-		-	-
З х 150 + 1 х 70	2 850	-	-		-	-
З х 185 + 1 х 50	3 243	-	-		-	-
З х 185 + 1 х 95	3 398	-	-		-	-
З х 70 (ож)	1 339	-	-		42,1	2 414
З х 95 (ож)	1 658	-	-		44,6	2 780
З х 120 (ож)	1 980	-	-		47,6	3 181
З х 150 (ож)	2 348	-	-		50,1	3 586
4 х 70 (ож)	1 658	-	-		-	-
4 х 95 (ож)	2 113	-	-		-	-
4 х 120 (ож)	2 475	-	-		-	-
4 х 150 (ож)	2 950	-	-		-	-
4 х 185 (ож)	3 533	-	-		-	-
З х 70 + 1 х 35 (ож)	1 517	-	-		-	-
З х 95 + 1 х 50 (ож)	1 947	-	-		-	-
З х 120 + 1 х 70 (ож)	2 312	-	-		-	-
З х 150 + 1 х 70 (ож)	2 650	-	-		-	-
З х 185 + 1 х 95 (ож)	3 232	-	-		-	-

(ож) - однопроволочная круглая или секторная жила.

Расчетный номинальный наружный диаметр и масса 1 км кабеля на номинальное напряжение 6 кВ

Числожил и номинальное сечение, мм²	Однопроволочная круглая жила, АВВГ		Однопроволочная секторная жила, АВВГ		Многопроволочная круглая жила, ВВГ		Многопроволочная секторная жила, ВВГ
Числожил и номинальное сечение, мм²	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км	наружный диаметр, мм	масса, кг/км
3 x 35	38,5	1 642	-	-	39,4	2 417	-	-
3 x 50	41,5	1 941	-	-	41,8	2 892	-	-
3 x 70	-	-	40,7	1 984	-	-	42,4	3 428
3 x 95	-	-	43,2	2 323	-	-	45,3	4 288
3 x 120	-	-	46,2	2 691	-	-	48,1	5 105
3 x 150	-	-	48,7	3 067	-	-	51,0	6 075
3 x 185	-	-	-	-	-	-	54,0	7 170

Многопроволочные круглые жилы сечением до 150 мм² включительно изготавливаются уплотненными.

Многопроволочные секторные жилы изготавливаются уплотненными.

Срок службы — не менее 30 лет.

Гарантийный срок эксплуатации — 5 лет.

Пример условного обозначения кабеля с ПВХ изоляцией и оболочкой из ПВХ пластиката пониженной горючести на напряжение 0,66 кВ с медными многопроволочными круглыми жилами: «Кабель ВВГнг 4х35 - 0,66 ТУ 16.К20.007-2004»

Пример условного обозначения кабеля на напряжение 1 кВ с однопроволочными алюминиевыми жилами: «Кабель АВВГ 3х50+1х35(ож) - 1 ГОСТ 16442-80».

Купить ВВГ в регионе Ярославль.

Новости и акции компании

Открыть все новости и акции

KORNOR KTE 100 и KTE 70

18 марта 2024

Греющий кабель РТК

23 января 2024

REVOOL AMP cable

27 декабря 2023

Cabex 2023 участие в выставке

05 декабря 2023

LINDE HPR105D

16 ноября 2023

Выставка "Энергетика и электротехника"

20 апреля 2023

Информация о компании

О компании Каталог продукции Производители Новости и акции Полезное Контакты

Каталог продукции

Аккумуляторные батареи Кабельная арматура Кабельная продукция Кабельные барабаны Компрессорное оборудование Насосы и насосные установки Промышленное оборудование и инструмент Электродвигатели Электрооборудование

Запросить обратный звонок

Написать нам сообщение

© 2000-2024 Все права на разработку принадлежат компании Глобал Энерго Групп. Копирование допускается только с разрешения правообладателей сайта. Политика конфиденциальности. Наш интернет ресурс носит исключительно информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Для получения точной информации о наличии и стоимости услуг, пожалуйста, обращайтесь к консультантам и менеджерам нашей компании.

Москва: +7 (495)

6696898

Санкт-Петербург: +7 (812)

3097686

Ярославль: +7 (4852)

644647

Основные, мм²	Нулевая, мм²	Заземления, мм²
1,5	1,5	1,0
2,5	1,5	1,5
4	2,5	2,5
6	4	2,5
10	6	4
16	10	6
25	16	10
35	16	16
50	25	16
70	35	25
95	50	35
120	70	35
150	70	50
185	95	50
240	120	70

Основные, мм²	Нулевая, мм²	Заземления, мм²
1,5	1,5	1,0
2,5	1,5	1,5
4	2,5	2,5
6	4	2,5
10	6	4
16	10	6
25	16	10
35	16	16
50	25	16
70	35	25
95	50	35
120	70	35
150	70	50
185	95	50
240	120	70

Основные, мм²	Нулевая, мм²	Заземления, мм²
1,5	1,5	1,0
2,5	1,5	1,5
4	2,5	2,5
6	4	2,5
10	6	4
16	10	6
25	16	10
35	16	16
50	25	16
70	35	25
95	50	35
120	70	35
150	70	50
185	95	50
240	120	70
