Не распространяющие горение, с низким дымо- и газовыделением, огнестойкие, с низкой токсичностью продуктов горения

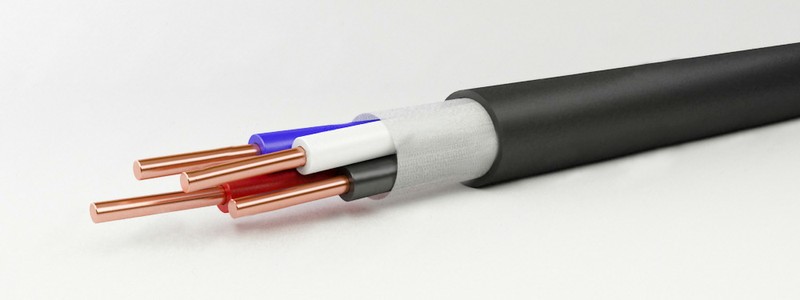

Описание кабелей ВВГнг(А)-FRLSLTx:

1.Токопроводящая жила – медная или алюминиевая (кроме исполнения «FR»), однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2.Обмотка — для кабелей марок ВВГнг (А)-FRLSLTx, ВБШвнг (А)-FRLSLTx, ВВГЭнг (А)-FRLSLTx из слюдосодержащих лент.
3. Изоляция – из ПВХ пластиката пониженной пожарной опасности*, изолированные жилы имеют отличительную расцветку.
4. Скрутка – изолированные жилы многожильных кабелей скручены в сердечник.
5. Внутренняя оболочка – из ПВХ пластиката пониженной пожарной опасности* с заполнением промежутков между жилами.
6. Экран — для кабелей марок ВВГЭнг (А)-LSLTx, АВВГЭнг (А)-LSLTx, ВВГЭнг (А)-FRLSLTx из медных лент. По согласованию с заказчиком допускается экран из повива медных проволок.
7. Броня — для кабелей марок ВБШВнг (А)-LSLTx, АВБШВнг (А)-LSLTx, ВБШВнг (А)-FRLSLTx из дв

оцинкованных лент
8. Оболочка (защитный шланг) – из ПВХ пластиката пониженной пожарной опасности *.

  *Для изоляции, внутренней и внешней оболочек (защитного шланга) применяются специальные композиции ПВХ пластикатов пониженной пожарной опасности, с низким дымо- и газовыделением, низкой токсичностью продуктов горения.

Номинальное переменное напряжение силовых кабелей, число и номинальное сечение жил.

Климатическое исполнение …………………………………..УХЛ, категорий размещения 3 и 4 по ГОСТ 15150-69.
Диапазон температур эксплуатации…………………………………………………………………………………. от -50°С до 50°С.
Относительная влажность воздуха при температуре………………………………………………………..до 35 ⁰С до 98%.
Прокладка без предварительного подогрева производится при температуре воздуха…….не ниже  -15 ⁰С.
Допустимый радиус изгиба кабелей при прокладке:
 одножильные……………………………………………………не менее 10 максимальных наружных диаметров кабеля;
 многожильные………………………………………………….не менее 7,5 максимальных наружных диаметров кабеля.
Эквивалентный показатель токсичности продуктов горения………………………………………………… более120 г/м³.
Кабели не распространяют горение при групповой прокладке …………………………………………….по категории А.
Дымообразование при горении и тлении кабелей не приводит
к снижению светопроницаемости в испытательной камере ……………………………………………более чем на 50%.
Огнестойкость (t 750+50) ⁰С, для исполнения FR…. не менее 180 мин.
Массовая доля хлористого водорода, выделяющегося при горении полимерных материалов:
 изоляции………………………………………………………………………………………………………………………………..не более 100 мг/г;
 наружной оболочки и защитного шланга………………………………………………………………………………не более 80 мг/г;
 внутренней оболочки и разделительного слоя ……………………………………………………………………не более 50 мг/г.
Длительно допустимая температура нагрева жил кабелей при эксплуатации…………………… не более 70 °С.
Максимально допустимая температура нагрева жил кабелей при коротком замыкании,
(второе значение для кабелей с токопроводящими жилами сечением более 300 мм²)….не более 160/140 ⁰С.
Продолжительность короткого замыкания не должна превышать………………………………… 5 с.
Длительно допустимая температура нагрева жил кабелей в режиме перегрузки не более…………..90 °С.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании:
 для исполнения нг (А)-LSLTx…………………………………………………не более 350 ⁰C;
 для исполнения нг (А)-FRLSLTx……………………………………………….не более 400 _⁰С.
Строительная длина кабелей устанавливается при заказе.
Срок службы …………………………………………….. 30 лет с даты изготовления кабелей.
Гарантийный срок эксплуатации ………………………..5 лет с даты ввода кабелей в эксплуатацию,
но не позднее 6 месяцев с даты изготовления.
Срок хранения:
 на открытых площадках……………………………………………………..не более 2 лет;
 под навесом…………………………………………………………….. не более 5 лет;
 в закрытых помещениях……………………………………………………. не более 10 лет.
