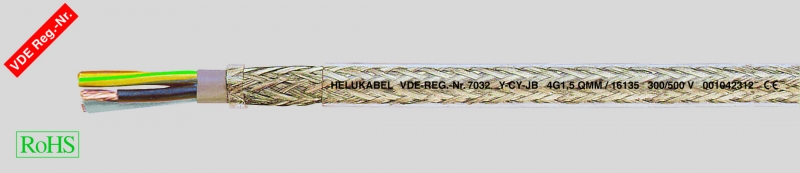

Y-CY-JB, ЭМС, гибкий, с медным экраном, прозрачный
Производитель —
Оценка (средняя 5)
Технические характеристики
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/
DIN EN 50525-2-51
Температурный диапазон
подвижно от -15 °C до +80 °C
стационарно от -40 °C до +80 °C
Номинальное напряжение
U0/U...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Y-CY-JB, ЭМС, гибкий, с медным экраном, прозрачный
-
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Температурный диапазонподвижно от -15 °C до +80 °Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеU0/U 300/500 В до 1,5 мм²U0/U 450/750 В от 2,5 мм²
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Рабочая емкость в зависимости от сечения проводникаразные показатели для значений от 0,5 до 2,5 мм²:жила/жила пр. 150 нФ/кмжила/экран пр. 270 нФ/км
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 10x Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – специальный PVC-материал Z 7225
- Цвет жил – по цветовому коду JB/OB
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внутренняя PVC-оболочка
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
- Внешняя оболочка – специальный PVC-материал
- Цвет облолчки — прозрачный
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OB)
- До 5 жил и сечении до 1,5 мм² – с рег. номером VDE
-
Аналоги без экрана:JB-500, JB-750
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, подъемно-транспортном оборудовании и производственных линиях, вычислительной технике, а в качестве сигнальных кабелей – в электронике. Применяются в сухих помещениях, кабель не предназначен для прокладки на открытом воздухе. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Применяемая внутренняя PVC-оболочка позволяет повысить устойчивость к механическим нагрузкам. Идеальный помехозащищенный кабель управления для указанных выше целей применения. Через прозрачную PVC-оболочку видна оплетка из луженой меди.
ЭМС = электромагнитная совместимость.
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Art.-Nr. | Aderzahl x Nennquer- schnitt mm² | Außen ø ca. mm | Cu-Zahl kg / km | Gewicht ca. kg / km | Preis EUR / 100m Cu 150,- |
| 16121 | 2 x 0,5 | 7,1 | 41,0 | 67,0 | 95,00 |
| 16122 | 3 G 0,5 | 7,4 | 45,0 | 83,0 | 103,00 |
| 16123 | 4 G 0,5 | 8,0 | 54,0 | 94,0 | 127,00 |
| 16124 | 5 G 0,5 | 8,5 | 66,0 | 108,0 | 163,00 |
| 16125 | 2 x 0,75 | 7,7 | 46,0 | 87,0 | 101,00 |
| 16126 | 3 G 0,75 | 8,0 | 57,0 | 98,0 | 99,00 |
| 16127 | 4 G 0,75 | 8,5 | 63,0 | 113,0 | 182,00 |
| 16128 | 5 G 0,75 | 9,3 | 76,0 | 130,0 | 154,00 |
| 16129 | 2 x 1 | 8,0 | 54,0 | 97,0 | 112,00 |
| 16130 | 3 G 1 | 8,3 | 64,0 | 103,0 | 122,00 |
| 16131 | 4 G 1 | 9,0 | 76,0 | 146,0 | 136,00 |
| 16132 | 5 G 1 | 9,7 | 89,0 | 169,0 | 184,00 |
| 16133 | 2 x 1,5 | 8,6 | 64,0 | 130,0 | 154,00 |
| 16134 | 3 G 1,5 | 9,2 | 82,0 | 152,0 | 128,00 |
| 16135 | 4 G 1,5 | 9,8 | 99,0 | 168,0 | 143,00 |
| 16136 | 5 G 1,5 | 10,8 | 123,0 | 202,0 | 209,00 |
| 16137 | 2 x 2,5 | 11,3 | 110,0 | 180,0 | 201,00 |
| 16138 | 3 G 2,5 | 11,8 | 148,0 | 216,0 | 149,00 |
| 16139 | 4 G 2,5 | 12,7 | 169,0 | 267,0 | 186,00 |
| 16140 | 5 G 2,5 | 14,1 | 220,0 | 347,0 | 243,00 |
| 16141 | 2 x 4 | 13,4 | 124,0 | 302,0 | 246,00 |
| 16142 | 3 G 4 | 14,2 | 178,0 | 340,0 | 289,00 |
| 16143 | 4 G 4 | 15,3 | 234,0 | 410,0 | 323,00 |
| 16144 | 5 G 4 | 16,8 | 284,0 | 502,0 | 387,00 |
| 16145 | 2 x 6 | 14,7 | 176,0 | 350,0 | 279,00 |
| 16146 | 3 G 6 | 15,4 | 245,0 | 450,0 | 345,00 |
| 16147 | 4 G 6 | 16,8 | 316,0 | 559,0 | 428,00 |
| 16148 | 5 G 6 | 18,6 | 442,0 | 702,0 | 598,00 |
| 16149 | 2 x 10 | 18,0 | 260,0 | 500,0 | 386,00 |
| 16150 | 3 G 10 | 19,1 | 367,0 | 750,0 | 523,00 |
| 16151 | 4 G 10 | 21,1 | 549,0 | 1020,0 | 646,00 |
| 16152 | 5 G 10 | 23,3 | 604,0 | 1115,0 | 951,00 |
| 16153 | 4 G 16 | 25,3 | 807,0 | 1380,0 | 892,00 |
| 16154 | 5 G 16 | 28,2 | 940,0 | 1553,0 | 1176,00 |
| 16469 | 4 G 25 | 31,2 | 1169,0 | 1890,0 | 1322,00 |
| 16155 | 5 G 25 | 34,5 | 1420,0 | 2270,0 | 1456,00 |
| 16470 | 4 G 35 | 33,8 | 1680,0 | 2390,0 | 1625,00 |
| 16156 | 5 G 35 | 37,5 | 2020,0 | 2885,0 | 2456,00 |
| 16471 | 4 G 50 | 40,2 | 2370,0 | 3315,0 | 3332,00 |
| 16119 | 5 G 50 | 44,8 | 2880,0 | 4150,0 | a. A. |
| 16472 | 4 G 70 | 45,9 | 3257,0 | 4600,0 | 4410,00 |
| 16473 | 4 G 95 | 51,3 | 4060,0 | 6060,0 | 5886,00 |
| 16474 | 4 G 120 | 56,5 | 5231,0 | 7315,0 | 7989,00 |
| 16247 | 4 G 150 | 64,6 | 7760,0 | 9340,0 | 8894,00 |
| 16319 | 4 G 185 | 67,4 | 8104,0 | 11120,0 | 9945,00 |
Купить Y-CY-JB, ЭМС, гибкий, с медным экраном, прозрачный в регионе Ярославль.
