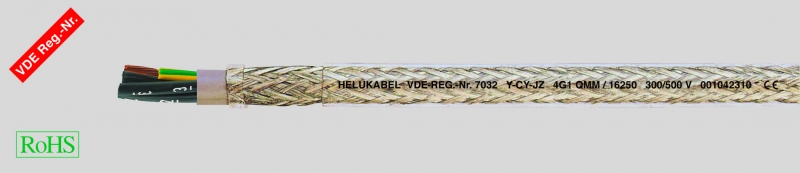

Y-CY-JZ, ЭМС, гибкий, с медным экраном, прозрачный, ЭМС
Производитель —
Оценка (средняя 3)
Технические характеристики
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/
DIN EN 50525-2-51
Температурный диапазон
подвижно от -15°C до +80°C
стационарно от -40 °C до +80 °C
Номинальное напряжение
U0/U 300/500...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Y-CY-JZ, ЭМС, гибкий, с медным экраном, прозрачный, ЭМС
-
Кабель со специальной PVC-оболочкой на основании DIN VDE 0285-525-2-51/DIN EN 50525-2-51
-
Температурный диапазонподвижно от -15°C до +80°Cстационарно от -40 °C до +80 °C
-
Номинальное напряжениеU0/U 300/500 В
- Испытательное напряжение 4000 В
- Напряжение пробоя мин. 8000 В
-
Сопротивление изоляциимин. 20 МОм x км
-
Рабочая емкость в зависимости от сечения проводникаразные показатели для значений от 0,5 до 2,5 мм²:жила/жила пр. 150 нФ/кмжила/экран пр. 270 нФ/км
-
Сопротивление связимакс. 250 Ом/км
-
Минимальный радиус изгибаподвижно 10x Ø кабелястационарно 5x Ø кабеля
-
Стойкость к радиациидо 80x106 сДж/кг (до 80 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – специальный PVC-материал Z 7225
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
- Внутренняя PVC-оболочка, серая
- Экранирующая оплетка из луженой медной проволоки, покрытие прибл. 85%
- Внешняя оболочка – специальный PVC-материал, прозрачный
- С разметкой метража
- В целом устойчив к маслам, химическим реагентам – см. таблицу в приложении
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
- Самозатухающий, не распространяющий горение PVC-материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/ IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
-
Аналоги без экрана:JZ-500
Используются как гибкие кабели при средних механических нагрузках в свободном движении без растягивающих усилий в качестве контрольных кабелей в управляющих и регулирующих устройствах, в машино- и станкостроении, подъемно-транспортном оборудовании и производственных линиях, вычислительной технике, а в качестве сигнальных кабелей – в электронике. Применяются в сухих помещениях, кабель не предназначен для прокладки на открытом воздухе. За счет высокой плотности экрана обеспечивается надежная передача сигналов и импульсов. Применяемая внутренняя PVC-оболочка позволяет повысить устойчивость к механическим нагрузкам. Идеальный помехозащищенный кабель управления для указанных выше целей применения.
Через прозрачную PVC-оболочку видна оплетка из луженой меди.
ЭМС = электромагнитная совместимость.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 16200 | 2 x 0,5 | 7,1 | 41,0 | 67,0 | 20 |
| 16169 | 3 x 0,5 | 7,2 | 45,0 | 83,0 | 20 |
| 16201 | 3 G 0,5 | 7,4 | 45,0 | 83,0 | 20 |
| 16202 | 4 G 0,5 | 8,0 | 54,0 | 94,0 | 20 |
| 16170 | 4 x 0,5 | 7,8 | 54,0 | 94,0 | 20 |
| 16203 | 5 G 0,5 | 8,5 | 66,0 | 108,0 | 20 |
| 16171 | 5 x 0,5 | 8,3 | 66,0 | 108,0 | 20 |
| 16204 | 6 G 0,5 | 9,3 | 73,0 | 125,0 | 20 |
| 16205 | 7 G 0,5 | 9,3 | 79,0 | 136,0 | 20 |
| 17172 | 7 x 0,5 | 9,5 | 79,0 | 136,0 | 20 |
| 16206 | 8 G 0,5 | 9,8 | 82,0 | 150,0 | 20 |
| 16207 | 10 G 0,5 | 10,9 | 107,0 | 170,0 | 20 |
| 16208 | 12 G 0,5 | 11,6 | 137,0 | 195,0 | 20 |
| 16209 | 14 G 0,5 | 12,4 | 142,0 | 223,0 | 20 |
| 16210 | 16 G 0,5 | 12,9 | 147,0 | 250,0 | 20 |
| 16211 | 18 G 0,5 | 13,5 | 156,0 | 277,0 | 20 |
| 16212 | 20 G 0,5 | 14,2 | 173,0 | 310,0 | 20 |
| 16315 | 21 G 0,5 | 14,2 | 189,0 | 331,0 | 20 |
| 16213 | 24 G 0,5 | 15,6 | 236,0 | 390,0 | 20 |
| 16214 | 25 G 0,5 | 15,6 | 250,0 | 407,0 | 20 |
| 16215 | 30 G 0,5 | 16,4 | 297,0 | 520,0 | 20 |
| 16216 | 32 G 0,5 | 17,1 | 312,0 | 550,0 | 20 |
| 16217 | 36 G 0,5 | 17,9 | 320,0 | 585,0 | 20 |
| 16218 | 40 G 0,5 | 18,4 | 345,0 | 654,0 | 20 |
| 16453 | 41 G 0,5 | 19,1 | 348,0 | 671,0 | 20 |
| 16219 | 50 G 0,5 | 20,9 | 407,0 | 740,0 | 20 |
| 16220 | 61 G 0,5 | 22,4 | 520,0 | 850,0 | 20 |
| 16221 | 80 G 0,5 | 25,2 | 690,0 | 1080,0 | 20 |
| 16222 | 100 G 0,5 | 28,4 | 805,0 | 1350,0 | 20 |
| 16223 | 2 x 0,75 | 7,7 | 46,0 | 87,0 | 18 |
| 16224 | 3 G 0,75 | 8,0 | 57,0 | 98,0 | 18 |
| 16173 | 3 x 0,75 | 7,8 | 57,0 | 98,0 | 18 |
| 16225 | 4 G 0,75 | 8,5 | 63,0 | 113,0 | 20 |
| 16196 | 4 x 0,75 | 8,3 | 63,0 | 113,0 | 18 |
| 16226 | 5 G 0,75 | 9,3 | 76,0 | 130,0 | 18 |
| 16174 | 5 x 0,75 | 9,1 | 76,0 | 130,0 | 18 |
| 16227 | 6 G 0,75 | 9,9 | 82,0 | 156,0 | 18 |
| 16228 | 7 G 0,75 | 10,1 | 100,0 | 184,0 | 18 |
| 16175 | 7 x 0,75 | 10,4 | 100,0 | 184,0 | 18 |
| 16229 | 8 G 0,75 | 10,6 | 112,0 | 221,0 | 18 |
| 16230 | 10 G 0,75 | 11,7 | 140,0 | 270,0 | 18 |
| 16231 | 12 G 0,75 | 12,7 | 175,0 | 292,0 | 18 |
| 16232 | 14 G 0,75 | 13,3 | 190,0 | 315,0 | 18 |
| 16233 | 16 G 0,75 | 14,1 | 204,0 | 335,0 | 18 |
| 16234 | 18 G 0,75 | 14,9 | 240,0 | 358,0 | 18 |
| 16235 | 20 G 0,75 | 15,4 | 262,0 | 420,0 | 18 |
| 16316 | 21 G 0,75 | 15,4 | 274,0 | 454,0 | 18 |
| 16236 | 24 G 0,75 | 17,3 | 291,0 | 480,0 | 18 |
| 16237 | 25 G 0,75 | 17,3 | 306,0 | 508,0 | 18 |
| 16238 | 27 G 0,75 | 17,7 | 326,0 | 535,0 | 18 |
| 16239 | 30 G 0,75 | 18,5 | 340,0 | 640,0 | 18 |
| 16240 | 32 G 0,75 | 19,1 | 349,0 | 688,0 | 18 |
| 16241 | 36 G 0,75 | 19,9 | 358,0 | 730,0 | 18 |
| 16242 | 40 G 0,75 | 20,6 | 371,0 | 950,0 | 18 |
| 16454 | 41 G 0,75 | 21,2 | 403,0 | 971,0 | 18 |
| 16243 | 50 G 0,75 | 23,2 | 470,0 | 1100,0 | 18 |
| 16244 | 61 G 0,75 | 25,0 | 550,0 | 1290,0 | 18 |
| 16245 | 80 G 0,75 | 28,3 | 715,0 | 1510,0 | 18 |
| 16246 | 100 G 0,75 | 31,6 | 910,0 | 1640,0 | 18 |
| 16248 | 2 x 1 | 8,0 | 54,0 | 97,0 | 17 |
| 16249 | 3 G 1 | 8,3 | 64,0 | 103,0 | 17 |
| 16176 | 3 x 1 | 8,2 | 64,0 | 103,0 | 17 |
| 16250 | 4 G 1 | 9,0 | 76,0 | 146,0 | 17 |
| 16177 | 4 x 1 | 8,9 | 76,0 | 146,0 | 17 |
| 16251 | 5 G 1 | 9,7 | 89,0 | 169,0 | 17 |
| 16178 | 5 x 1 | 9,5 | 89,0 | 169,0 | 17 |
| 16252 | 6 G 1 | 10,3 | 101,0 | 199,0 | 17 |
| 16253 | 7 G 1 | 10,5 | 114,0 | 219,0 | 17 |
| 16179 | 7 x 1 | 11,0 | 114,0 | 219,0 | 17 |
| 16254 | 8 G 1 | 11,2 | 130,0 | 270,0 | 17 |
| 16255 | 10 G 1 | 12,5 | 156,0 | 330,0 | 17 |
| 16256 | 12 G 1 | 13,3 | 186,0 | 350,0 | 17 |
| 16257 | 14 G 1 | 14,1 | 198,0 | 400,0 | 17 |
| 16258 | 16 G 1 | 14,8 | 214,0 | 422,0 | 17 |
| 16259 | 18 G 1 | 15,6 | 284,0 | 514,0 | 17 |
| 16260 | 20 G 1 | 16,3 | 325,0 | 545,0 | 17 |
| 16261 | 24 G 1 | 18,2 | 366,0 | 640,0 | 17 |
| 16262 | 25 G 1 | 18,4 | 387,0 | 689,0 | 17 |
| 16263 | 28 G 1 | 19,2 | 421,0 | 710,0 | 17 |
| 16264 | 30 G 1 | 19,6 | 457,0 | 762,0 | 17 |
| 16265 | 34 G 1 | 20,9 | 500,0 | 910,0 | 17 |
| 16266 | 40 G 1 | 21,5 | 536,0 | 1070,0 | 17 |
| 16455 | 41 G 1 | 22,2 | 578,0 | 1092,0 | 17 |
| 16267 | 50 G 1 | 25,4 | 681,0 | 1315,0 | 17 |
| 16268 | 61 G 1 | 26,1 | 710,0 | 1370,0 | 17 |
| 16269 | 80 G 1 | 29,8 | 940,0 | 1610,0 | 17 |
| 16270 | 100 G 1 | 34,2 | 1180,0 | 1840,0 | 17 |
| 16271 | 2 x 1,5 | 8,6 | 64,0 | 130,0 | 16 |
| 16272 | 3 G 1,5 | 9,2 | 82,0 | 152,0 | 16 |
| 16180 | 3 x 1,5 | 9,0 | 82,0 | 152,0 | 16 |
| 16273 | 4 G 1,5 | 9,8 | 99,0 | 168,0 | 16 |
| 16181 | 4 x 1,5 | 9,6 | 99,0 | 168,0 | 16 |
| 16274 | 5 G 1,5 | 10,8 | 123,0 | 202,0 | 16 |
| 16182 | 5 x 1,5 | 10,5 | 123,0 | 202,0 | 16 |
| 16275 | 7 G 1,5 | 11,7 | 148,0 | 304,0 | 16 |
| 16183 | 7 x 1,5 | 12,1 | 148,0 | 304,0 | 16 |
| 16276 | 8 G 1,5 | 12,6 | 172,0 | 336,0 | 16 |
| 16277 | 10 G 1,5 | 13,8 | 198,0 | 420,0 | 16 |
| 16278 | 12 G 1,5 | 14,9 | 274,0 | 434,0 | 16 |
| 16279 | 14 G 1,5 | 15,8 | 294,0 | 480,0 | 16 |
| 16280 | 16 G 1,5 | 16,7 | 318,0 | 525,0 | 16 |
| 16281 | 18 G 1,5 | 17,4 | 386,0 | 640,0 | 16 |
| 16282 | 20 G 1,5 | 18,5 | 401,0 | 690,0 | 16 |
| 16317 | 21 G 1,5 | 18,5 | 447,0 | 720,0 | 16 |
| 16283 | 24 G 1,5 | 20,4 | 487,0 | 770,0 | 16 |
| 16284 | 25 G 1,5 | 20,6 | 531,0 | 805,0 | 16 |
| 16285 | 28 G 1,5 | 21,6 | 562,0 | 900,0 | 16 |
| 16286 | 30 G 1,5 | 21,6 | 598,0 | 950,0 | 16 |
| 16287 | 35 G 1,5 | 23,2 | 685,0 | 1100,0 | 16 |
| 16288 | 40 G 1,5 | 25,0 | 759,0 | 1350,0 | 16 |
| 16456 | 41 G 1,5 | 25,0 | 840,0 | 1381,0 | 16 |
| 16289 | 50 G 1,5 | 27,4 | 997,0 | 1675,0 | 16 |
| 16290 | 61 G 1,5 | 29,2 | 1120,0 | 1800,0 | 16 |
| 16291 | 80 G 1,5 | 33,4 | 1360,0 | 2300,0 | 16 |
| 16292 | 100 G 1,5 | 37,6 | 1690,0 | 2600,0 | 16 |
| 16293 | 2 x 2,5 | 10,1 | 110,0 | 180,0 | 14 |
| 16294 | 3 G 2,5 | 10,8 | 148,0 | 216,0 | 14 |
| 16295 | 4 G 2,5 | 11,5 | 169,0 | 267,0 | 14 |
| 16296 | 5 G 2,5 | 12,8 | 220,0 | 347,0 | 14 |
| 16297 | 7 G 2,5 | 14,1 | 284,0 | 407,0 | 14 |
| 16298 | 10 G 2,5 | 16,4 | 369,0 | 660,0 | 14 |
| 16318 | 12 G 2,5 | 17,9 | 470,0 | 722,0 | 14 |
| 16299 | 2 x 4 | 11,8 | 124,0 | 302,0 | 12 |
| 16300 | 3 G 4 | 12,5 | 178,0 | 340,0 | 12 |
| 16301 | 4 G 4 | 13,7 | 234,0 | 410,0 | 12 |
| 16302 | 5 G 4 | 15,0 | 284,0 | 502,0 | 12 |
| 16303 | 7 G 4 | 16,4 | 321,0 | 638,0 | 12 |
| 16304 | 2 x 6 | 13,7 | 176,0 | 350,0 | 10 |
| 16305 | 3 G 6 | 14,4 | 245,0 | 450,0 | 10 |
| 16306 | 4 G 6 | 15,7 | 316,0 | 559,0 | 10 |
| 16307 | 5 G 6 | 17,3 | 442,0 | 702,0 | 10 |
| 16308 | 7 G 6 | 19,0 | 530,0 | 907,0 | 10 |
| 16309 | 2 x 10 | 16,6 | 260,0 | 500,0 | 8 |
| 16310 | 3 G 10 | 17,6 | 367,0 | 750,0 | 8 |
| 16311 | 4 G 10 | 19,4 | 549,0 | 1020,0 | 8 |
| 16312 | 5 G 10 | 21,3 | 604,0 | 1115,0 | 8 |
| 16313 | 7 G 10 | 23,6 | 820,0 | 1500,0 | 8 |
| 16460 | 4 G 16 | 23,4 | 807,0 | 1380,0 | 6 |
| 16314 | 5 G 16 | 26,0 | 940,0 | 1553,0 | 6 |
| 16461 | 4 G 25 | 28,3 | 1169,0 | 1890,0 | 4 |
| 16462 | 5 G 25 | 31,5 | 1420,0 | 2270,0 | 4 |
| 16463 | 4 G 35 | 32,4 | 1680,0 | 2390,0 | 2 |
| 16464 | 5 G 35 | 36,5 | 2020,0 | 2885,0 | 2 |
| 16465 | 4 G 50 | 38,6 | 2370,0 | 3315,0 | 1 |
| 16157 | 5 G 50 | 43,0 | 2880,0 | 4150,0 | 1 |
| 16466 | 4 G 70 | 46,1 | 3257,0 | 4600,0 | 2/0 |
| 16158 | 5 G 70 | 50,9 | 4032,0 | 5750,0 | 2/0 |
| 16467 | 4 G 95 | 51,1 | 4060,0 | 6060,0 | 3/0 |
| 16159 | 5 G 95 | 56,0 | 5244,0 | 7580,0 | 3/0 |
| 16468 | 4 G 120 | 56,5 | 5231,0 | 7315,0 | 4/0 |
| 16160 | 5 G 120 | 62,1 | 6624,0 | 9150,0 | 4/0 |
| 16167 | 4 G 150 | 64,6 | 7760,0 | 9680,0 | 300 kcmil |
| 16168 | 5 G 150 | 70,6 | 8496,0 | 10170,0 | 300 kcmil |
