Yonos MAXO 40/0,5-16
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики Габаритный чертеж Схема подключения SSM (обобщенная сигнализация неисправности): Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка:...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Yonos MAXO 40/0,5-16

Технический паспорт

Характеристики

Габаритный чертеж

Схема подключения

SSM (обобщенная сигнализация неисправности):Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка: 1 A, 250 В ~) </p><p>Функции см. в разделе «Рекомендации по выбору и монтажу»</p>

Допустимая перекачиваемая среда (другие среды по запросу)
Вода систем отопления (согласно VDI 2035)
Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики)
Допустимая область применения
Диапазон температур при макс. температуре окружающей среды +40 В°C-20...+110В°C В°C
Макс. допустимое рабочее давление Pmax6/10 бар
Подсоединения к трубопроводу
ФланецКомбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
Номинальный внутренний диаметр фланцаDN 40
Габаритная длина l0250 мм
Мотор/электроника
Индекс энергоэффективности (EEI)≤ 0.20
Создаваемые помехиEN 61800-3;2004+A1;2012/жилые зоны (C1)
ПомехозащищенностьEN 61800-3;2004+A1;2012 /industrial environment (C2)
Регулирование частоты вращенияЧастотный преобразователь (ЧП)
Степень защитыIP X4D
Класс изоляцииF
Подключение к сети1~230 V, 50/60 Hz
Номинальная мощность электродвигателя P2650.00 Вт
Частота вращения N800 - 3500 об/мин
Потребляемая мощность P130 - 800 Вт
Потребление тока I0,27 - 3,5 A
Защита электродвигателяВстроенная
Резьбовой ввод для кабеля PGM20x1,5
Материалы
Корпус насосаСерый чугун (EN-GJL-250)
Рабочее колесоСинтетический материал (PPE - 30% GF)
Вал насосаНержавеющая сталь (X30Cr13/X46Cr13)
ПодшипникиМеталлографит
Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды
Минимальное давление на входе при температурах жидкости 50/95/110В°C7 / 15 / 23 м
Данные для заказа
ИзделиеWilo
ТипYonos MAXO 40/0,5-16
Арт.-№2120648
Вес, прим. m21 кг

Размеры и габаритные чертежи

Габаритный чертеж

Габаритный чертеж фланца

Характеристики

Характеристики

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипYonos MAXO 40/0,5-16
Арт.-№2120648
Номер EAN4048482407593
ЦветЗелено-черный
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg21
Длина (нетто) mm285
Ширина (нетто) mm170
Высота (нетто) mm385
Вес (брутто) kg24.5
Длина (брутто) mm525
Ширина (брутто) mm385
Высота (брутто) mm375
Вид упаковкиКартон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон12
Количество на один слой4

Описание изделия

Полный текст

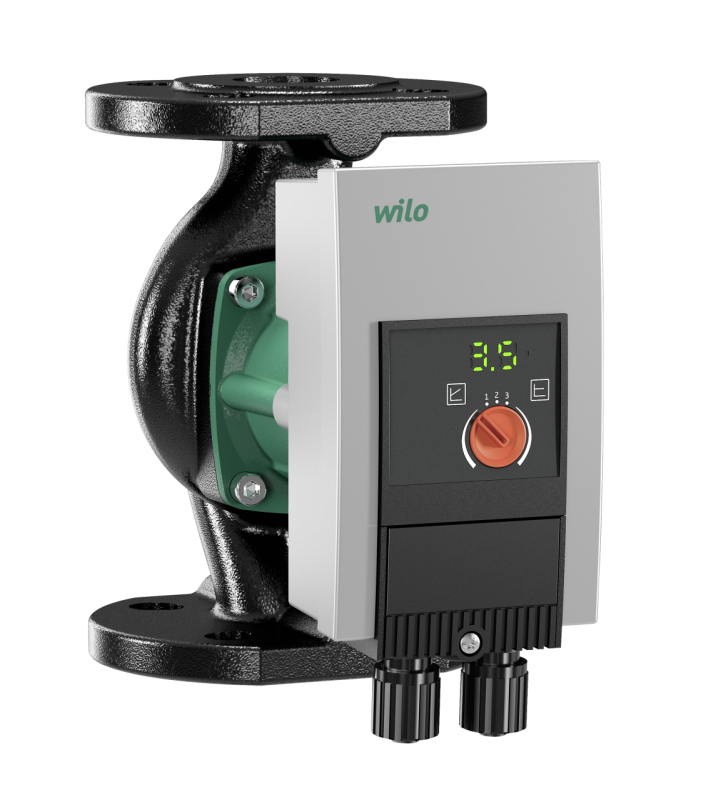

Высокоэффективный насос Wilo-Yonos MAXO

с электронным регулированием,

Циркуляционный насос с мокрым ротором, синхронный электродвигатель по технологии ECM и встроенная система регулирования мощности для плавного регулирования перепада давления. Применяется во всех системах отопления, вентиляции и кондиционирования.

Серийное оснащение:

  • Выбор режимов регулирования частоты вращения для оптимального распределения нагрузки: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления);
  • 3 ступени частоты вращения (n = постоянная)
  • Светодиодный индикатор для установки значения напора насоса и индикации сообщений об ошибке
  • Электроподключение с помощью штекера Wilo
  • Индикатор неисправности и контакт для обобщенной сигнализации неисправности

Исполнения фланцев для насосов с фланцевым соединением:

  • Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
  • Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (разработан PN 16 согласно EN 1092-2) для контрфланца PN 6
Материалы
Корпус насосаСерый чугун (EN-GJL-250)
Рабочее колесоСинтетический материал (PPE - 30% GF)
Вал насосаНержавеющая сталь (X30Cr13/X46Cr13)
ПодшипникиМеталлографит
Допустимая перекачиваемая среда (другие среды по запросу)
Макс. расход Qmax28.5 м3/ч
Макс. напор Hmax17.3 M
Подсоединения к трубопроводу
Номинальный внутренний диаметр фланцаDN 40
ФланецКомбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2)
Габаритная длина l0250 мм
Мотор/электроника
Индекс энергоэффективности (EEI)≤ 0.20
Создаваемые помехиEN 61800-3;2004+A1;2012/жилые зоны (C1)
ПомехозащищенностьEN 61800-3;2004+A1;2012 /industrial environment (C2)
Регулирование частоты вращенияЧастотный преобразователь (ЧП)
Степень защитыIP X4D
Класс изоляцииF
Подключение к сети1~230 V, 50/60 Hz
Частота сети F50/60 Гц
Номинальная мощность электродвигателя P2650,0 Вт
Частота вращения N800 - 3500 об/мин
Потребляемая мощность 1~230 В P10 / 0 / 800 Вт
Ток при 1~230В I0,27 - 3,50 A
Защита электродвигателяВстроенная
Резьбовой ввод для кабеля PGM20x1,5
Данные для заказа
Арт.-№2120648
Номер EAN4048482407593
Вес, прим. m21 кг
ИзделиеWilo
ТипYonos MAXO 40/0,5-16
