Yonos MAXO 65/0,5-9
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Габаритный чертеж Схема подключения SSM (обобщенная сигнализация неисправности): Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка:...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Yonos MAXO 65/0,5-9
Технический паспорт
Характеристики
Габаритный чертеж
Схема подключения
| SSM (обобщенная сигнализация неисправности): | Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка: 1 A, 250 В ~) </p><p>Функции см. в разделе «Рекомендации по выбору и монтажу»</p> |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) | • |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -20...+110В°C В°C |
| Макс. допустимое рабочее давление Pmax | 6/10 бар |
| Подсоединения к трубопроводу | |
| Фланец | Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2) |
| Номинальный внутренний диаметр фланца | DN 65 |
| Габаритная длина l0 | 280 мм |
| Мотор/электроника | |
| Индекс энергоэффективности (EEI) | ≤ 0.20 |
| Создаваемые помехи | EN 61800-3;2004+A1;2012/жилые зоны (C1) |
| Помехозащищенность | EN 61800-3;2004+A1;2012 /industrial environment (C2) |
| Регулирование частоты вращения | Частотный преобразователь (ЧП) |
| Степень защиты | IP X4D |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Номинальная мощность электродвигателя P2 | 500.00 Вт |
| Частота вращения N | 950 - 4100 об/мин |
| Потребляемая мощность P1 | 15 - 600 Вт |
| Потребление тока I | 0,17 - 2,65 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | M20x1,5 |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (PPS - 40% GF) |
| Вал насоса | Нержавеющая сталь (X30Cr13/X46Cr13) |
| Подшипники | Металлографит |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальное давление на входе при температурах жидкости 50/95/110В°C | 5 / 12 / 18 м |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | Yonos MAXO 65/0,5-9 |
| Арт.-№ | 2120653 |
| Вес, прим. m | 16.1 кг |
Размеры и габаритные чертежи
Габаритный чертеж

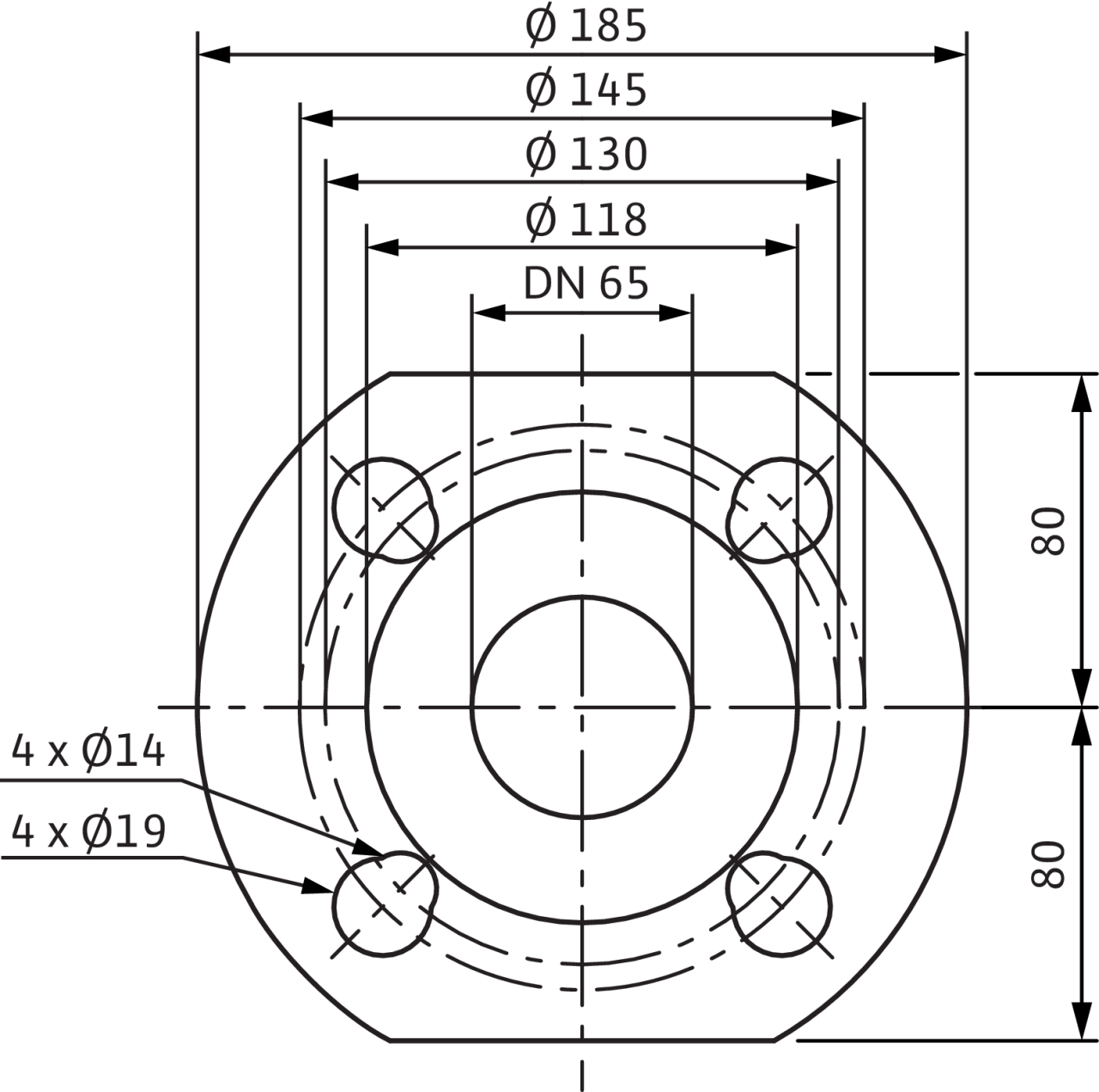

Габаритный чертеж фланца
Характеристики
Характеристики
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | Yonos MAXO 65/0,5-9 |
| Арт.-№ | 2120653 |
| Номер EAN | 4048482235981 |
| Цвет | Зелено-черный |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 16.1 |
| Длина (нетто) mm | 292 |
| Ширина (нетто) mm | 185 |
| Высота (нетто) mm | 407 |
| Вес (брутто) kg | 18 |
| Длина (брутто) mm | 380 |
| Ширина (брутто) mm | 340 |
| Высота (брутто) mm | 240 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 36 |
| Количество на один слой | 9 |
Описание изделия
Полный текст

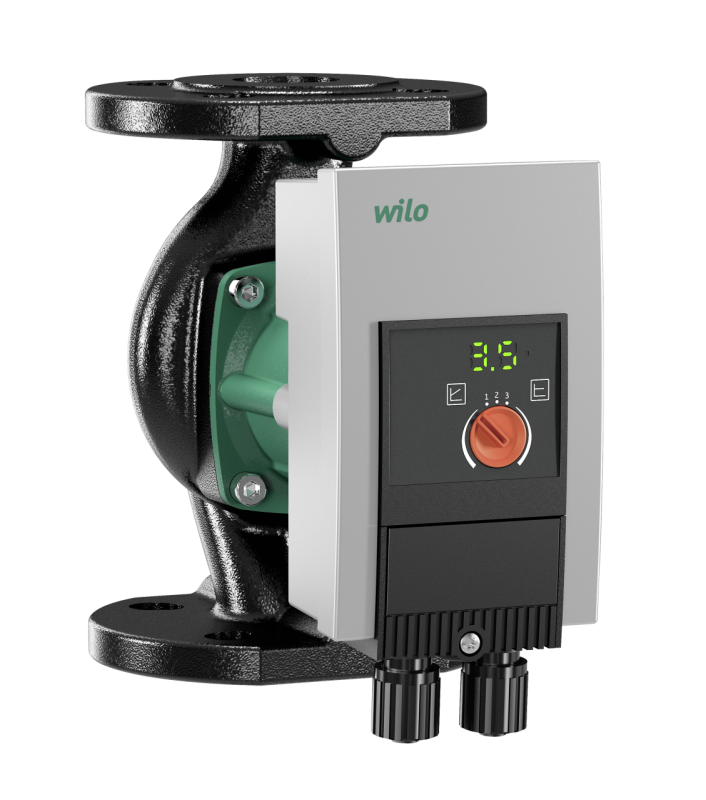

Высокоэффективный насос Wilo-Yonos MAXO
с электронным регулированием,
Циркуляционный насос с мокрым ротором, синхронный электродвигатель по технологии ECM и встроенная система регулирования мощности для плавного регулирования перепада давления. Применяется во всех системах отопления, вентиляции и кондиционирования.
Серийное оснащение:
- Выбор режимов регулирования частоты вращения для оптимального распределения нагрузки: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления);
- 3 ступени частоты вращения (n = постоянная)
- Светодиодный индикатор для установки значения напора насоса и индикации сообщений об ошибке
- Электроподключение с помощью штекера Wilo
- Индикатор неисправности и контакт для обобщенной сигнализации неисправности
Исполнения фланцев для насосов с фланцевым соединением:
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16,
- Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (разработан PN 16 согласно EN 1092-2) для контрфланца PN 6
| Материалы | |
|---|---|
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (PPS - 40% GF) |
| Вал насоса | Нержавеющая сталь (X30Cr13/X46Cr13) |
| Подшипники | Металлографит |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
| Макс. расход Qmax | 32 м3/ч |
| Макс. напор Hmax | 10.1 M |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр фланца | DN 65 |
| Фланец | Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2) |
| Габаритная длина l0 | 280 мм |
| Мотор/электроника | |
| Индекс энергоэффективности (EEI) | ≤ 0.20 |
| Создаваемые помехи | EN 61800-3;2004+A1;2012/жилые зоны (C1) |
| Помехозащищенность | EN 61800-3;2004+A1;2012 /industrial environment (C2) |
| Регулирование частоты вращения | Частотный преобразователь (ЧП) |
| Степень защиты | IP X4D |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Частота сети F | 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 500,0 Вт |
| Частота вращения N | 950 - 4100 об/мин |
| Потребляемая мощность 1~230 В P1 | 0 / 0 / 600 Вт |
| Ток при 1~230В I | 0,17 - 2,65 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | M20x1,5 |
| Данные для заказа | |
| Арт.-№ | 2120653 |
| Номер EAN | 4048482235981 |
| Вес, прим. m | 16.1 кг |
| Изделие | Wilo |
| Тип | Yonos MAXO 65/0,5-9 |
Купить Yonos MAXO 65/0,5-9 в регионе Ярославль.
