Yonos MAXO-D 65/0,5-12
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Габаритный чертеж Схема подключения SSM (обобщенная сигнализация неисправности): Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка:...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Yonos MAXO-D 65/0,5-12
Технический паспорт
Характеристики
Габаритный чертеж
Схема подключения
| SSM (обобщенная сигнализация неисправности): | Обобщенная сигнализация неисправности <p>(нормальнозамкнутый контакт по VDI 3814, предельно допустимая нагрузка: 1 A, 250 В ~) </p><p>Функции см. в разделе «Рекомендации по выбору и монтажу»</p> |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) | • |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | -20...+110В°C В°C |
| Макс. допустимое рабочее давление Pmax | 6/10 бар |
| Подсоединения к трубопроводу | |
| Фланец | Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2) |
| Номинальный внутренний диаметр фланца | DN 65 |
| Габаритная длина l0 | 340 мм |
| Мотор/электроника | |
| Индекс энергоэффективности (EEI) | ≤ 0.23 |
| Создаваемые помехи | EN 61800-3;2004+A1;2012/жилые зоны (C1) |
| Помехозащищенность | EN 61800-3;2004+A1;2012 /industrial environment (C2) |
| Регулирование частоты вращения | Частотный преобразователь (ЧП) |
| Степень защиты | IP X4D |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Номинальная мощность электродвигателя P2 | 650.00 Вт |
| Частота вращения N | 800 - 2800 об/мин |
| Потребляемая мощность P1 | 40 - 800 Вт |
| Потребление тока I | 0,30 - 3,50 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | M20x1,5 |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (полипропилен - 50% GF) |
| Вал насоса | Нержавеющая сталь (X30Cr13/X46Cr13) |
| Подшипники | Металлографит |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальное давление на входе при температурах жидкости 50/95/110В°C | 7 / 15 / 23 м |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | Yonos MAXO-D 65/0,5-12 |
| Арт.-№ | 2120670 |
| Вес, прим. m | 50.7 кг |
Размеры и габаритные чертежи

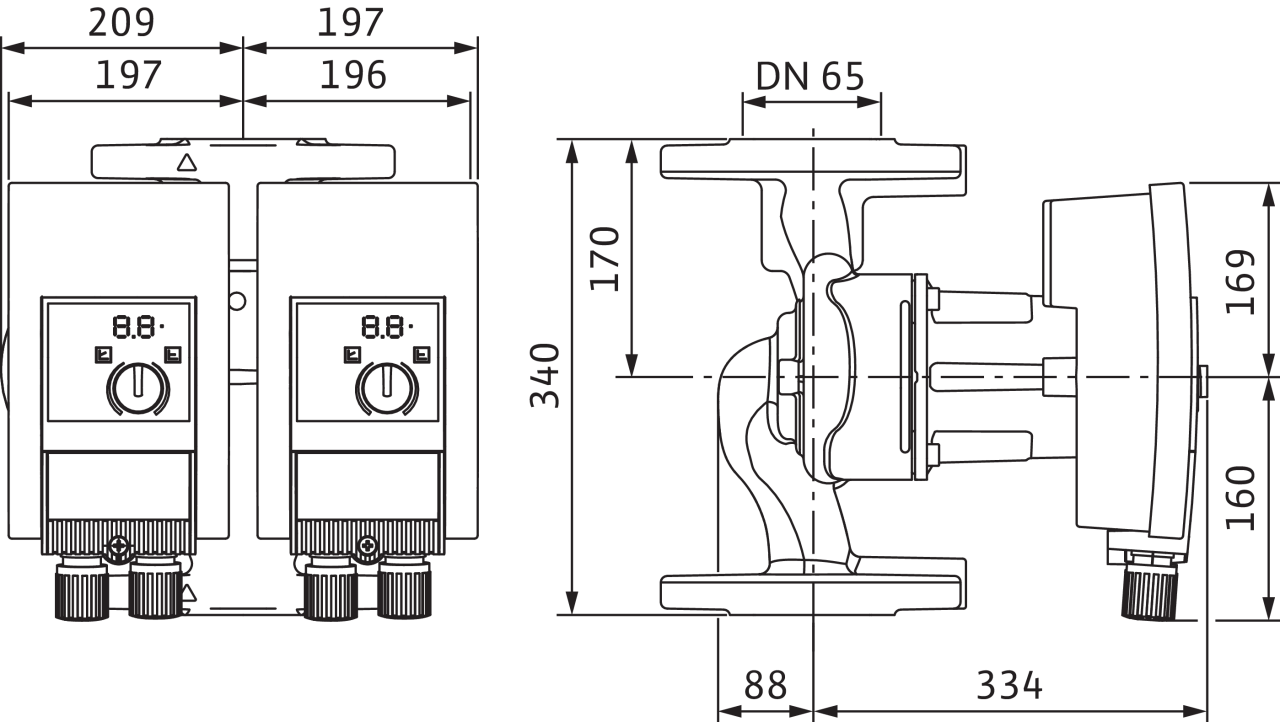

Габаритный чертеж

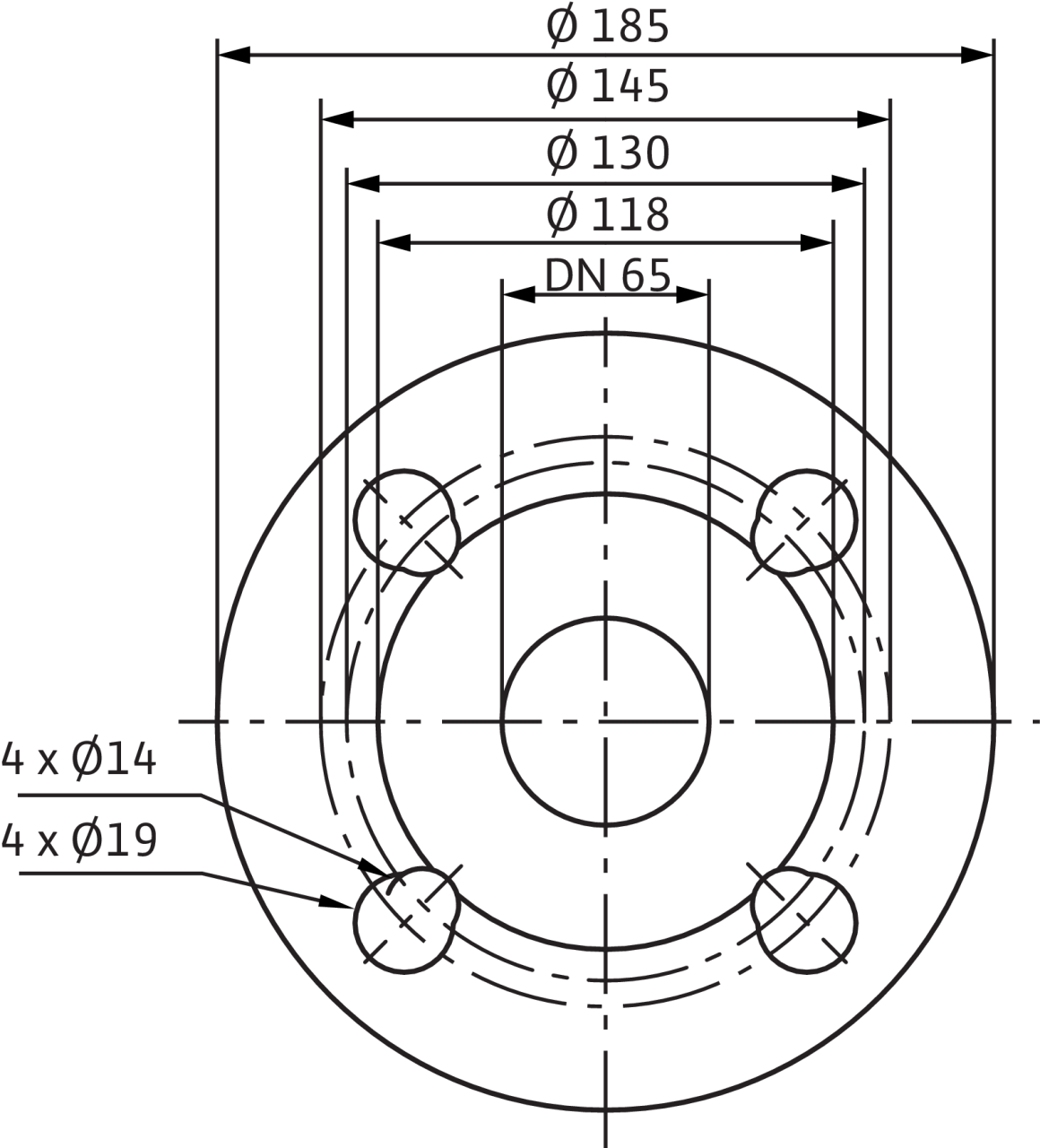

Габаритный чертеж фланца
Монтажные положения
Характеристики
Характеристики
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | Yonos MAXO-D 65/0,5-12 |
| Арт.-№ | 2120670 |
| Номер EAN | 4048482496597 |
| Цвет | Зелено-черный |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 50.7 |
| Длина (нетто) mm | 340 |
| Ширина (нетто) mm | 394 |
| Высота (нетто) mm | 427 |
| Вес (брутто) kg | 54.7 |
| Длина (брутто) mm | 350 |
| Ширина (брутто) mm | 330 |
| Высота (брутто) mm | 280 |
| Вид упаковки | Картон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 4 |
| Количество на один слой | 2 |
Описание изделия
Полный текст

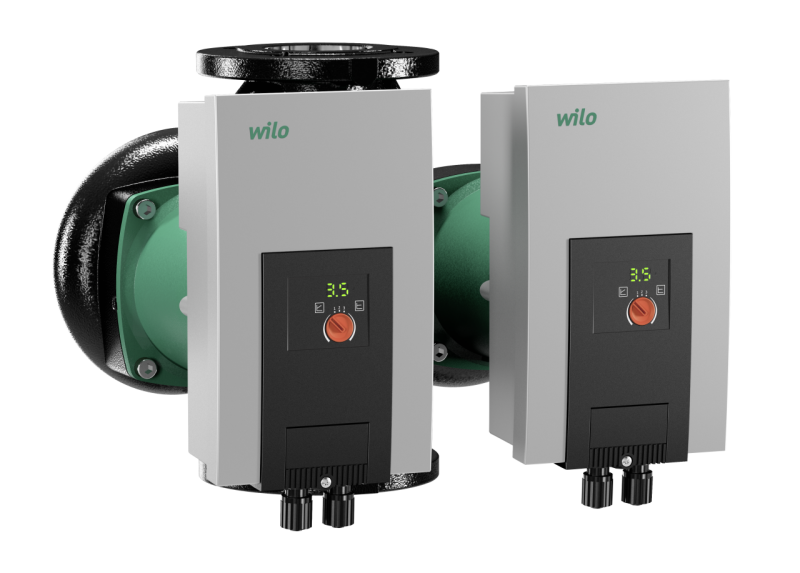

Высокопроизводительный насос Wilo-Yonos MAXO-D с электронной системой регулирования. Сдвоенный насос с мокрым ротором, синхронный электродвигатель по технологии ECM и встроенная система регулирования мощности для плавного регулирования перепада давления. Применяется во всех системах отопления, вентиляции и кондиционирования.
Каждый насос можно эксплуатировать в автономном режиме («основной/резервный» режим работы). Для реализации автоматического переключения при неисправности заказчик должен предоставить соответствующий прибор управления.
Серийное оснащение:
- Выбор режимов регулирования частоты вращения для оптимального распределения нагрузки: Δp-c (постоянный перепад давления), Δp-v (переменный перепад давления);
- 3 ступени частоты вращения (n = постоянная)
- Светодиодный индикатор для установки значения напора насоса и индикации сообщений об ошибках
- Электроподключение с помощью штекера Wilo
- Индикатор неисправности и контакт для обобщенной сигнализации неисправности
Исполнения фланцев для насосов с фланцевым соединением:
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для контрфланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80/DN 100: фланец PN 6 (разработан PN 16 согласно EN 1092-2) для контрфланца PN 6
| Материалы | |
|---|---|
| Корпус насоса | Серый чугун (EN-GJL-250) |
| Рабочее колесо | Синтетический материал (полипропилен - 50% GF) |
| Вал насоса | Нержавеющая сталь (X30Cr13/X46Cr13) |
| Подшипники | Металлографит |
| Допустимая перекачиваемая среда (другие среды по запросу) | |
| Макс. расход Qmax | 43 м3/ч |
| Макс. напор Hmax | 11.5 M |
| Подсоединения к трубопроводу | |
| Номинальный внутренний диаметр фланца | DN 65 |
| Фланец | Комбинированный фланец PN6/10 (фланец PN 16 согласно EN 1092-2) |
| Габаритная длина l0 | 340 мм |
| Мотор/электроника | |
| Индекс энергоэффективности (EEI) | ≤ 0.23 |
| Создаваемые помехи | EN 61800-3;2004+A1;2012/жилые зоны (C1) |
| Помехозащищенность | EN 61800-3;2004+A1;2012 /industrial environment (C2) |
| Регулирование частоты вращения | Частотный преобразователь (ЧП) |
| Степень защиты | IP X4D |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Частота сети F | 50/60 Гц |
| Номинальная мощность электродвигателя P2 | 650,0 Вт |
| Частота вращения N | 800 - 2800 об/мин |
| Потребляемая мощность 1~230 В P1 | 0 / 0 / 800 Вт |
| Ток при 1~230В I | 0,30 - 3,50 A |
| Защита электродвигателя | Встроенная |
| Резьбовой ввод для кабеля PG | M20x1,5 |
| Данные для заказа | |
| Арт.-№ | 2120670 |
| Номер EAN | 4048482496597 |
| Вес, прим. m | 50.7 кг |
| Изделие | Wilo |
| Тип | Yonos MAXO-D 65/0,5-12 |
