Yonos PICO-STG 15/1-7.5
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Δp-v (перемен.) Габаритный чертеж Yonos PICO STG 15/1-7.5 130 Схема подключения Устойчивый к токам блокировки электродвигатель Однофазный электродвигатель (EM), 2-полюсный - 1~230 В, 50 Гц Допустимая перекачиваемая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Yonos PICO-STG 15/1-7.5
Технический паспорт

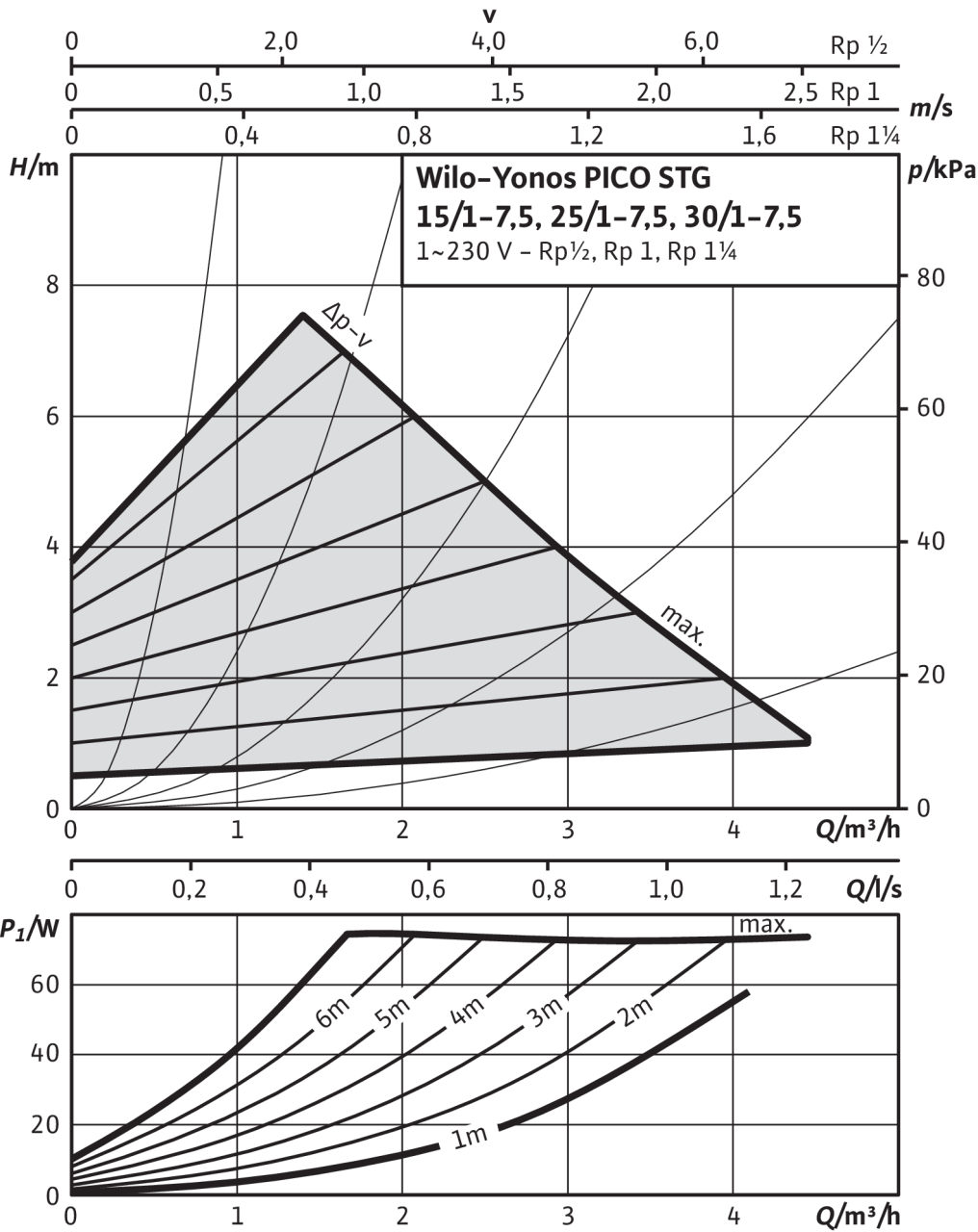

Характеристики Δp-v (перемен.)
Габаритный чертеж Yonos PICO STG 15/1-7.5 130

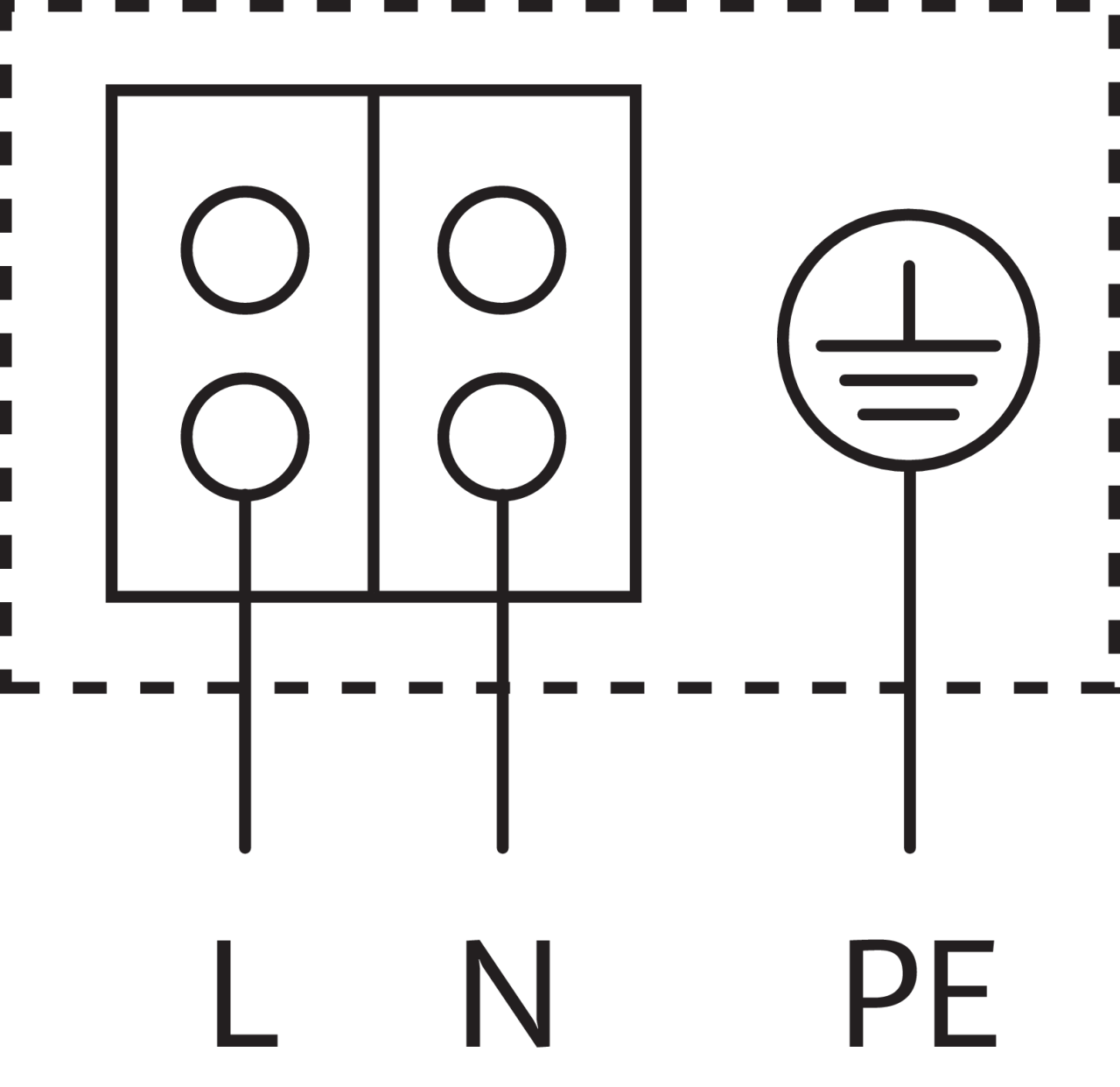

Схема подключения
Устойчивый к токам блокировки электродвигатель
Однофазный электродвигатель (EM), 2-полюсный - 1~230 В, 50 Гц
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Вода систем отопления (согласно VDI 2035) | • |
| Водогликолевая смесь (макс. 1:1; при доле гликоля более 20 % необходимо проверять рабочие характеристики) | • |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | 0...+110 В°C |
| Макс. допустимое рабочее давление Pmax | 10 бар |
| Подсоединения к трубопроводу | |
| Резьбовое соединение труб | Rp ВЅ |
| Номинальный внутренний диаметр фланца | DN 15 |
| Резьба | G 1 |
| Монтажная длина L0 | 130 мм |
| Мотор/электроника | |
| Индекс энергоэффективности (EEI) | ≤ 0.23 |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Регулирование частоты вращения | Частотный преобразователь (ЧП) |
| Степень защиты | IP X4D |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Частота вращения N | 800 - 4800 об/мин |
| Потребляемая мощность P1 | 4 - 75 Вт |
| Потребление тока I | max. 0,66 A |
| Защита электродвигателя | не требуется (устойчив к токам блокировки) |
| Резьбовой ввод для кабеля Connector | 11 PG |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-200) |
| Рабочее колесо | Синтетический материал (полипропилен - 40% GF) |
| Вал насоса | Нержавеющая сталь |
| Подшипники | Металлографит |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальное давление на входе при температурах жидкости 50/95/110В°C | 0,5 / 4,5 / 10 м |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | Yonos PICO-STG 15/1-7.5 |
| Арт.-№ | 4527505 |
| Вес, прим. m | 1.8 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Характеристики
Характеристики Δp-v (перемен.)
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | Yonos PICO-STG 15/1-7.5 |
| Арт.-№ | 4527505 |
| Номер EAN | 4048482500140 |
| Цвет | зеленый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 1.8 |
| Длина (нетто) mm | 139 |
| Ширина (нетто) mm | 130 |
| Высота (нетто) mm | 93.5 |
| Вес (брутто) kg | 1.9 |
| Длина (брутто) mm | 195 |
| Ширина (брутто) mm | 188 |
| Высота (брутто) mm | 109 |
| Вид упаковки | Картон |
| Свойства упаковки | Упаковка для продажи |
| Штук на поддон | 202 |
| Количество на один слой | 24 |
Описание изделия
Полный текст
Высокоэффективный насос Wilo-Yonos PICO-STG с электронной системой регулирования. Не требующие техобслуживания циркуляционные насосы с мокрым ротором и с резьбовым подсоединением, устойчивый к токам блокировки синхронный электродвигатель по технологии ECM и встроенная электронная система регулирования частоты вращения для плавного регулирования перепада давления. Применяется для первичных контуров солнечных и геотермальных установок
- Красная кнопка для настройки режима регулирования Δp-v или фиксированной частоты вращения
- Гибкий кабель электропитания с соединителем Wilo-Connector
- Внешняя регулировка частоты вращения через встроенные интерфейсы PWM 1 (геотермические системы) и PWM 2 (гелиотермические системы)
- Корпус насоса с покрытием KTL защищает от коррозии при образовании конденсата
- Кольцевой светодиод для индикации рабочего режима и неисправностей
Рабочее колесо из полипропилена, вал из нержавеющей стали с графитовыми подшипниками скольжения с металлической пропиткой.
Опциональные принадлежности для насоса:
- Сигнальный кабель PWM
- Теплоизоляционные кожухи
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Макс. расход Qmax | 4.5 м3/ч |
| Макс. напор Hmax | 7.500002 M |
| Допустимая область применения | |
| Диапазон температур при макс. температуре окружающей среды +40 В°C | 0...+110 В°C |
| Макс. допустимое рабочее давление Pmax | 10 бар |
| Подсоединения к трубопроводу | |
| Резьбовое соединение труб | Rp ВЅ |
| Монтажная длина L0 | 130 мм |
| Мотор/электроника | |
| Индекс энергоэффективности (EEI) | ≤ 0.23 |
| Электромагнитная совместимость | EN 61800-3 |
| Создаваемые помехи | EN 61000-6-3 |
| Помехозащищенность | EN 61000-6-2 |
| Регулирование частоты вращения | Частотный преобразователь (ЧП) |
| Степень защиты | IP X4D |
| Класс изоляции | F |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Частота вращения N | 800 - 4800 об/мин |
| Потребляемая мощность 1~230 В P1 | 0 / 0 / 75 Вт |
| Максимальный ток I | 0.66 A |
| Защита электродвигателя | не требуется (устойчив к токам блокировки) |
| Резьбовой ввод для кабеля Connector | 11 PG |
| Материалы | |
| Корпус насоса | Серый чугун (EN-GJL-200) |
| Рабочее колесо | Синтетический материал (полипропилен - 40% GF) |
| Вал насоса | Нержавеющая сталь |
| Подшипники | Металлографит |
| Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды | |
| Минимальный подпор при 50В°C | 0.4999974 M |
| Минимальный подпор при 95В°C | 4.499997 M |
| Минимальный подпор при 110В°C | 10 M |
| Минимальный подпор при 130В°C H | 0 M |
| Данные для заказа | |
| Арт.-№ | 4527505 |
| Номер EAN | 4048482500140 |
| Вес, прим. m | 1.8 кг |
| Изделие | Wilo |
| Designation | Wilo-Yonos PICO-STG 15/1-7.5 |
