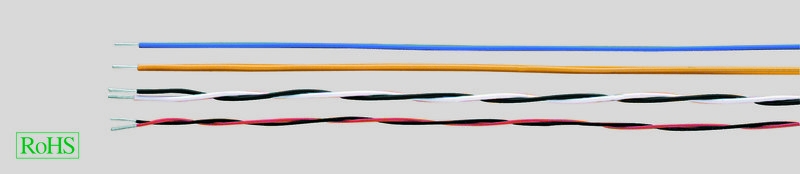

YR-Klingelschlauchleitung

Производитель — HELUKABEL

Оценка (средняя 5)

Технические характеристики YV-монтажный провод PVC-изоляция жил в соответствии с DIN VDE 0812 Температурный диапазон подвижно от -5 °C до +70 °C стационарно от -30 °C до +70 °C Электрические свойства Рабочее напряжение...

Запросить консультацию

Заказать продукцию

Характеристики

Характеристики — YR-Klingelschlauchleitung

Технические характеристики

YV-монтажный провод

PVC-изоляция жил в соответствии

с DIN VDE 0812
Температурный диапазон

подвижно от -5 °C до +70 °C

стационарно от -30 °C до +70 °C
Электрические свойства

Рабочее напряжение (пиковое значение)

в соответствии с DIN VDE 0812

YR-телефонный кабель

На основании DIN VDE 0812
Радиус изгиба 15хØ кабеля

Строение

YV-монтажный провод

Медный сплошной лужёный провод

Ø от 0,3 до 1,8 мм
PVC-изоляция жил компаунд YI3 в соответствии

с DIN VDE 0207 часть 4
Одноцветные или двухцветные провода:

у двухцветных проводов маркировка состоит из основного цвета и маркирующего цвета (нанесен в форме кольца)
Цветовой код в соответствии с DIN 47002

YR-телефонный кабель

Медная сплошная жила 0,8 мм
Повивная скрутка жил
Цветовая кодировка: см. табл. в приложении
Внешняя PVC-оболочка, белая

Свойства

YV-монтажный провод

Самозатухающий и не распространяющий горение PVC в соответствии с IEC 60332-2 (DIN VDE 0472 раздел 804, тип испытания A)
Примечания по прокладке

Монтажные провода следует сматывать с катушки или бухты так, чтобы не было изломов и перекручивания.

Можно прокладывать по отдельности, чтобы они могли перемещаться независимо друг от друга и сохранять гибкость.

Эксплуатируются без механических напряжений, растяжения, сдавливания, трения, порезов.

Несколько проводов можно прокладывать в форме пучка.

Материал стяжки не должен прорезать изоляционную оболочку.

Стяжки должны быть непроводящими и не должны набухать или стягиваться при изменении влажности.

При паянии без зажимов время пайки следует ограничить, чтобы изоляционная оболочка не повредилась.

Применение

YV-монтажный провод

Применяются для небольших устройств, переключателей, систем связи и для передачи данных.

Они используются для подключения в распределительных шкафах, усилителей, систем автоматической внутренней связи, измерительных приборов, телефонии, уличных электронных часов и системах обработки данных. Допущены для эксплуатации на всех производственных участках.

Они не предназначены для установок с высокими токовыми нагрузками. YR-телефонный кабель

Подходит для различных применений при максимальном рабочем напряжении до 100 В, для стационарной прокладки поверх и под штукатуркой. CE= Изделие соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.

Арт.№	Кол-во жил x Ø проводника / Ø жилы мм	Внешний Ø пр. мм	Вес меди кг / км	Вес пр. кг / км
28919	2 x 0,8 / 1,4	4,0	9,6	27,0
28920	3 x 0,8 / 1,4	4,4	14,4	33,0
28921	4 x 0,8 / 1,4	4,9	19,2	41,0
28922	5 x 0,8 / 1,4	5,3	24,0	48,0
28923	6 x 0,8 / 1,4	5,8	28,8	56,0
28924	8 x 0,8 / 1,4	6,5	38,0	70,0
28925	10 x 0,8 / 1,4	7,6	48,0	84,0
28926	12 x 0,8 / 1,4	7,7	58,0	98,0
28927	16 x 0,8 / 1,4	8,6	77,0	124,0
28928	24 x 0,8 / 1,4	10,5	115,0	188,0
