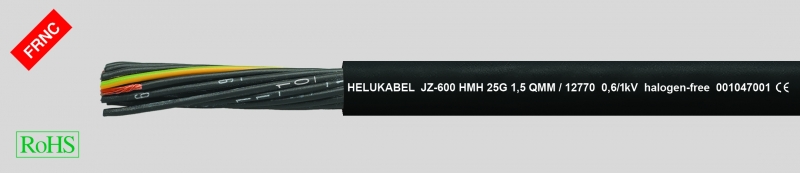

Z-600 HMH, гибкий кабель управления, безгалогеновый, огнестойкий, маслостойкий 0,6/1 кВ
Производитель —
Оценка (средняя 5)
Технические характеристики
Безгалогеновый гибкий кабель управления, на основании DIN VDE 0285-525-2-51 /DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/DIN EN 50525-3-11
Температурный диапазон
подвижно от -15°C до +70°C
стационарно от -40 °C до +70 °C
Номинальное...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — Z-600 HMH, гибкий кабель управления, безгалогеновый, огнестойкий, маслостойкий 0,6/1 кВ
- Безгалогеновый гибкий кабель управления, на основании DIN VDE 0285-525-2-51 /DIN EN 50525-2-51 и DIN VDE 0285-525-3-11/DIN EN 50525-3-11
-
Температурный диапазонподвижно от -15°C до +70°Cстационарно от -40 °C до +70 °C
-
Номинальное напряжениеU0/U 0,6/1 кВ
- Испытательное напряжение 4000 В
-
Минимальный радиус изгибадля длительных изгибовпр. 15x Ø кабеля
-
Стойкость к радиациидо 100x106 сДж/кг (до 100 Мрад)
- Жилы из тонких медных проволок в соответствии с DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Изоляция жил – безгалогеновый полимерный материал TI6 в соответствии с DIN VDE 0207-363-7 / DIN EN 50363-7
- Черные жилы с цифровой маркировкой белого цвета в соответствии с DIN VDE 0293
- Желто-зеленая жила заземления во внешнем повиве (для 3 жил и более)
- Повивная скрутка жил с оптимальным шагом
-
Оболочка – безгалогеновый полимерный материал TM7 в соответствии сDIN VDE 0207-363-8 / DIN EN 50363-8
- Цвет оболочки – черный (RAL 9005)
- С разметкой метража
- ¹) В особых случаях применения рекомендуем проконсультироваться с производителем
- Используемые материалы не содержат кадмия, силикона и веществ, разрушающих лакокрасочные покрытия
Испытания
- Испытания на огнестойкость в соответствии с VDE 0482-332-3, BS 4066 ч. 3/ DIN EN 60332-3/IEC 60332-3 (DIN VDE 0472 раздел 804 тип испытания C)
- Самозатухающий, не распространяющий горение материал в соответствии с VDE 0482-332-1-2, DIN EN 60332-1-2/IEC 60332-1 (DIN VDE 0472 раздел 804 тип испытания B)
- Коррозионная активность газов сгорания в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-2/IEC 60754-2 (DIN VDE 0472 раздел 813)
- Безгалогеновый в соответствии с VDE 0482 раздел 267/DIN EN 50267-2-1/IEC 60754-1 (DIN VDE 0472 раздел 815)
- Плотность дыма в соответствии с VDE 0482 ч. 1034-1+2 / IEC 61034-1+2 / DIN EN 61034-1+2 / BS 7622 ч. 1+2 (DIN VDE 0472 раздел 816)
-
G = с желто-зеленой жилой заземленияx = без желто-зеленой жилы заземления (OZ)
-
Аналоги с экраном:JZ-600 HMH-C
Данные кабели используются в качестве измерительных и контрольных кабелей в станках, конвейерах, производственных линиях, сиcтемах отопления и кондиционирования, а также на сталелитейных заводах. Подходит для стационарной прокладки в качестве гибкого кабеля при средних механических нагрузках без растягивающих усилий. Кабель следует применять в сухих и влажных помещениях и на открытом воздухе (стационарная прокладка), проложенным по штукатурке и под ней, внутри и вне кирпичных и бетонных стен, за исключением прямой заделки в сырой бетон.
ЭМС = электромагнитная совместимость
Для оптимизации свойств ЭМС рекомендуется применять большую площадь контактов на обоих концах оплетки экрана.
CE = Продукция соответствует Директиве ЕС по низковольтному оборудованию 2006/95/EG.
| Арт.№ | Кол-во жил x номинальное сечение, мм² |
Внешний Ø пр. мм | Вес меди кг / км | Вес пр. кг / км | AWG-номер |
| 12723 | 2 x 0,5 | 6,3 | 9,6 | 57,0 | 20 |
| 12724 | 3 G 0,5 | 6,6 | 14,4 | 69,0 | 20 |
| 12725 | 3 x 0,5 | 6,6 | 14,4 | 69,0 | 20 |
| 12726 | 4 G 0,5 | 7,2 | 19,0 | 104,0 | 20 |
| 12727 | 4 x 0,5 | 7,2 | 19,0 | 104,0 | 20 |
| 12728 | 5 G 0,5 | 8,0 | 24,0 | 121,0 | 20 |
| 12729 | 5 x 0,5 | 8,0 | 24,0 | 121,0 | 20 |
| 12730 | 7 G 0,5 | 8,7 | 33,6 | 145,0 | 20 |
| 12731 | 10 G 0,5 | 10,6 | 48,0 | 186,0 | 20 |
| 12732 | 12 G 0,5 | 11,4 | 58,0 | 224,0 | 20 |
| 12733 | 18 G 0,5 | 13,8 | 86,0 | 292,0 | 20 |
| 12734 | 25 G 0,5 | 16,1 | 120,0 | 357,0 | 20 |
| 12735 | 2 x 0,75 | 6,6 | 14,4 | 68,0 | 18 |
| 12736 | 3 G 0,75 | 6,9 | 21,6 | 77,0 | 18 |
| 12737 | 3 x 0,75 | 6,9 | 21,6 | 77,0 | 18 |
| 12738 | 4 G 0,75 | 7,5 | 29,0 | 136,0 | 18 |
| 12739 | 4 x 0,75 | 7,5 | 29,0 | 136,0 | 18 |
| 12740 | 5 G 0,75 | 8,4 | 36,0 | 152,0 | 18 |
| 12741 | 5 x 0,75 | 8,4 | 36,0 | 152,0 | 18 |
| 12742 | 7 G 0,75 | 9,3 | 50,0 | 208,0 | 18 |
| 12743 | 10 G 0,75 | 11,1 | 72,0 | 250,0 | 18 |
| 12744 | 12 G 0,75 | 12,2 | 86,0 | 271,0 | 18 |
| 12745 | 18 G 0,75 | 14,5 | 130,0 | 387,0 | 18 |
| 12746 | 25 G 0,75 | 17,2 | 180,0 | 498,0 | 18 |
| 12747 | 2 x 1 | 7,0 | 19,2 | 82,0 | 17 |
| 12748 | 3 G 1 | 7,4 | 29,0 | 99,0 | 17 |
| 12749 | 3 x 1 | 7,4 | 29,0 | 99,0 | 17 |
| 12750 | 4 G 1 | 8,2 | 38,4 | 140,0 | 17 |
| 12751 | 4 x 1 | 8,2 | 38,4 | 140,0 | 17 |
| 12752 | 5 G 1 | 9,2 | 48,0 | 160,0 | 17 |
| 12753 | 5 x 1 | 9,2 | 48,0 | 160,0 | 17 |
| 12754 | 7 G 1 | 9,9 | 67,0 | 217,0 | 17 |
| 12755 | 10 G 1 | 11,9 | 96,0 | 271,0 | 17 |
| 12756 | 12 G 1 | 13,1 | 115,0 | 301,0 | 17 |
| 12757 | 18 G 1 | 15,7 | 173,0 | 417,0 | 17 |
| 12758 | 25 G 1 | 18,6 | 240,0 | 576,0 | 17 |
| 12759 | 2 x 1,5 | 8,2 | 29,0 | 97,0 | 16 |
| 12760 | 3 G 1,5 | 8,6 | 43,0 | 119,0 | 16 |
| 12761 | 3 x 1,5 | 8,6 | 43,0 | 119,0 | 16 |
| 12762 | 4 G 1,5 | 9,6 | 58,0 | 148,0 | 16 |
| 12763 | 4 x 1,5 | 9,6 | 58,0 | 148,0 | 16 |
| 12764 | 5 G 1,5 | 10,7 | 72,0 | 172,0 | 16 |
| 12765 | 5 x 1,5 | 10,7 | 72,0 | 172,0 | 16 |
| 12766 | 7 G 1,5 | 11,6 | 101,0 | 243,0 | 16 |
| 12767 | 10 G 1,5 | 15,2 | 144,0 | 311,0 | 16 |
| 12768 | 12 G 1,5 | 15,5 | 173,0 | 392,0 | 16 |
| 12769 | 18 G 1,5 | 18,6 | 259,0 | 529,0 | 16 |
| 12770 | 25 G 1,5 | 22,5 | 360,0 | 741,0 | 16 |
| 12771 | 2 x 2,5 | 9,6 | 48,0 | 160,0 | 14 |
| 12772 | 3 G 2,5 | 10,1 | 72,0 | 177,0 | 14 |
| 12773 | 3 x 2,5 | 10,1 | 72,0 | 177,0 | 14 |
| 12774 | 4 G 2,5 | 11,2 | 96,0 | 209,0 | 14 |
| 12775 | 4 x 2,5 | 11,2 | 96,0 | 209,0 | 14 |
| 12776 | 5 G 2,5 | 12,5 | 120,0 | 272,0 | 14 |
| 12777 | 5 x 2,5 | 12,5 | 120,0 | 272,0 | 14 |
| 12778 | 7 G 2,5 | 13,8 | 168,0 | 340,0 | 14 |
| 12779 | 10 G 2,5 | 16,7 | 288,0 | 561,0 | 14 |
| 12780 | 12 G 2,5 | 18,3 | 432,0 | 799,0 | 14 |
| 12781 | 18 G 2,5 | 22,0 | 480,0 | 940,0 | 14 |
| 12782 | 25 G 2,5 | 26,2 | 600,0 | 1121,0 | 14 |
| 12783 | 3 G 4 | 11,7 | 115,0 | 255,0 | 12 |
| 12784 | 4 G 4 | 13,0 | 154,0 | 319,0 | 12 |
| 12785 | 5 G 4 | 14,5 | 192,0 | 423,0 | 12 |
| 12786 | 3 G 6 | 13,1 | 173,0 | 380,0 | 10 |
| 12787 | 4 G 6 | 14,5 | 230,0 | 441,0 | 10 |
| 12788 | 5 G 6 | 16,2 | 288,0 | 657,0 | 10 |
| 12789 | 3 G 10 | 16,5 | 288,0 | 668,0 | 8 |
| 12790 | 4 G 10 | 18,2 | 384,0 | 796,0 | 8 |
| 12791 | 5 G 10 | 20,3 | 480,0 | 972,0 | 8 |
| 12792 | 3 G 16 | 20,1 | 461,0 | 832,0 | 6 |
| 12793 | 4 G 16 | 22,3 | 614,0 | 1122,0 | 6 |
| 12794 | 5 G 16 | 25,0 | 768,0 | 1604,0 | 6 |
| 12795 | 3 G 25 | 24,8 | 720,0 | 1457,0 | 4 |
| 12796 | 4 G 25 | 27,4 | 960,0 | 1611,0 | 4 |
| 12797 | 5 G 25 | 30,5 | 1200,0 | 2070,0 | 4 |
| 12798 | 3 G 35 | 27,1 | 1008,0 | 1914,0 | 2 |
| 12799 | 4 G 35 | 30,0 | 1344,0 | 2424,0 | 2 |
| 12800 | 5 G 35 | 33,3 | 1680,0 | 2970,0 | 2 |
| 12801 | 4 G 50 | 35,8 | 1920,0 | 3467,0 | 1 |
| 12802 | 4 G 70 | 40,9 | 2688,0 | 4491,0 | 2/0 |
| 12803 | 4 G 95 | 46,2 | 3648,0 | 6170,0 | 3/0 |
| 12804 | 4 G 120 | 51,6 | 4608,0 | 7618,0 | 4/0 |
