Wilo-Economy CO-1 MVI.../ER

Технический паспорт

Характеристики

Габаритный чертеж

Электроподключение

3~400 В ≤ 4 кВт/10A

Размеры и габаритные чертежи

Габаритный чертеж

Характеристики

Характеристики

Данные для заказа

Описание изделия

Полный текст

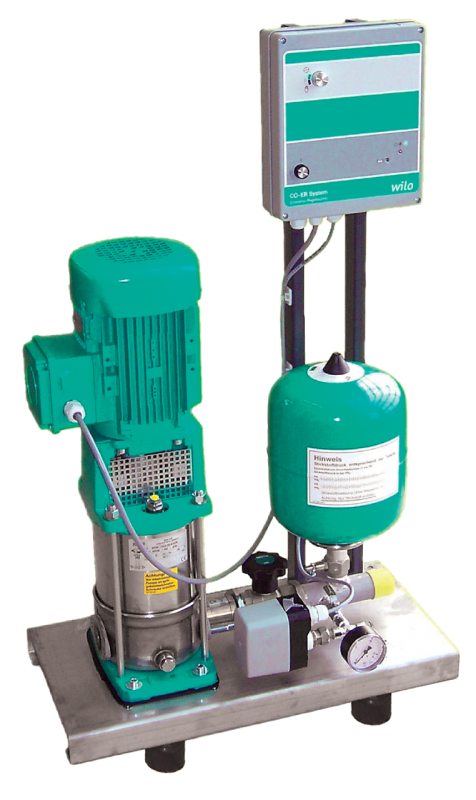

Компактная установка повышения давления для прямого или опосредованного подсоединения. Состоит из нормальновсасывающего вертикального высоконапорного центробежного насоса из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах (в пределах действия стандартов DIN 1988 и DIN EN 806 для этого следует предусмотреть установки с резервным насосом) и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

• Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
• Насос серии MVI в сочетании со стандартными электродвигателями класса IE2 IEC (мощность от 0,75 кВт)
• Не зависящее от направления вращения скользящее торцовое уплотнение насоса
• Детали, контактирующие с водой, не подвержены коррозии
• Полностью электронный регулятор Economy (ER1) с регулирующей электроникой, светодиодами для индикации состояния установки, цифровыми вводами и выводами
• Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

• Высоконапорный центробежный насос из нержавеющей стали серии MVI
• Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Запорная арматура с напорной стороны
• Обратный клапан с напорной стороны
• Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
• Манометрический выключатель (6/10/16 бар), с напорной стороны
• Манометр, напорная сторона
• Автоматическая система управления насосом посредством полностью электронного

регулятора Economy (ER) в корпусе из листовой стали, покрытой структурным лаком RAL 7035, класс защиты IP 54, состоящем из внутреннего источника управляющего напряжения, регулирующей электроники, цифровых вводов и выводов

Управление/индикация

• Полностью электронный регулятор Economy (ER1), состоящий из внутреннего источника питания, регулирующей электроники, цифровых вводов и выводов
• Настройка эксплуатационных параметров посредством потенциометра, крючкового переключателя и поворотного переключателя
• Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды)
• Настройка режима работы насоса с помощью переключателя H-0-A
• Главный выключатель

Регулирование

• Автоматическое двухпозиционное регулирование для насоса с фиксированным числом оборотов
• Управление насосом осуществляется посредством манометрического выключателя, в зависимости от регулируемых величин давления: постоянное, p-c, или посредством поплавкового выключателя — в зависимости от уровня наполнения
• Возможность свободного выбора режима работы насоса (ручной, выкл., автоматический)
• Автоматический тестовый режим насоса (функция кратковременного включения насоса):
  • Возможность активирования
  • Промежуток времени между двумя тестовыми режимами (ок. 10 с) десять секунд
• Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор режима работы насосов и ручной режим при неисправности регулятора, «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя посредством защитного контакта обмотки (WSK)), «0» (насос отключен, включение посредством системы управления невозможно) и «Авто» (насос деблокирован для автоматического режима посредством системы управления), квитирование сообщений об ошибках в положении «0»

Контроль

• Встроенная система контроля подачи питания на электродвигатель с преобразователем или
• внешняя защита электродвигателя посредством термодатчика (PTC) или защитного контакта обмотки (WSK)
• Защита сетевых кабелей питания насоса посредством плавких предохранителей насоса
• Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
• Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
• Опциональная защита от сухого хода посредством электродов и реле уровня

Интерфейсы

• Беспотенциальный контакт (24 В/пост. тока, 1 A) для обобщенной сигнализации неисправности.
• Ввод для контакта защиты от сухого хода

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

• Защита от сухого хода SK 277, реле уровня SR-NW
• Манометрический выключатель, сигнализация рабочего состояния

Рекомендуемые принадлежности (заказываются отдельно)

• Опциональный комплект WMS для защиты от сухого хода
• Гибкие соединительные трубопроводы или компенсаторы
• Приемный резервуар в качестве разделителя систем
• Мембранный напорный резервуар

Применимые стандарты

• Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
• Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
• EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
• Электрическое оснащение машин EN 60204-1
• EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
• Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
• ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
• ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
