Wilo-Economy CO-1 MVI.../ER

Описание серии

Аналогично рисунку

Тип

Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом

Применение

• Полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVI
• Широкий спектр гидравлических характеристик за счет использования всех насосов серии MVI
• Простая настройка и надежность в эксплуатации благодаря использованию прибора управления ER-1

Технические характеристики

• Подключение к 3-фазной сети 230/400 В В±10 %, 50 Гц (другие исполнения по запросу)
• Температура перекачиваемой жидкости макс. 50 В°C (по заказу 70 В°C)
• Температура окружающей среды макс. 40 В°C
• Рабочее давление 16 бар
• Входное давление 6 бар
• Ступени давления переключения 6/10/16 бар
• Номинальный внутренний диаметр для подсоединения со стороны подвода Rp 1Вј" - DN 100
• Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1Вј" - DN 100
• Частота вращения 2800 об/мин
• Класс защиты IP 41 (ER-1), IP 54 (ER-1 ≥ 5,5 кВт)
• Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):
  • чистая вода без осаждающихся веществ;
  • бытовая, холодная, охлаждающая и дождевая вода;
  • питьевая вода;
  • вода для пожаротушения
  Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы

Оснащение/функции

• 1 насос серии MVI
• Макс. число секций: 11
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Фундаментная рама из нержавеющей стали, оцинкованная (CO-1 MVI 52/95..: сталь, лакированная)
• регулируемые по высоте вибропоглощающие опоры для изоляции корпусного шума
• Запорная арматура с напорной стороны
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны

Описание/конструкция

• Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали или покрытой лаком стали (MVI 52..), включая виброгасители; с полной разводкой трубопроводов из нержавеющей стали, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали (MVI) и полностью смонтированный и готовый к подключению прибор управления ER-1. В прибор управления встроена электронная система отключения, срабатывающая при недостатке воды.
• Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
• Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER-1

Материалы

MVI 1.. до 16..-6

• Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..-6 только из 1.4301)
• Корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал из нержавеющей стали 1.4301/1.4404
• Уплотнение EPDM (EP 851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса EN-GJL-250
• Система трубопроводов из нержавеющей стали 1.4571

MVI 16.. – 95..

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса EN-GJL-250/1.4404
• Вал из нержавеющей стали 1.4057/1.4404
• Уплотнение EPDM (EP 851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Система трубопроводов из нержавеющей стали 1.4571

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Опции

Other mains connections on request

Рекомендации по выбору и монтажу

Входное давление

При выборе установки следует учитывать максимально допустимое значение приточного давления (см. технические характеристики). Максимальное приточное давление рассчитывается как максимальное рабочее давление системы за вычетом макс. напора насоса при Q = 0

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 5+6

Это не относится к установкам пожаротушения согласно DIN 14462. Просьба запросить их отдельно!

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

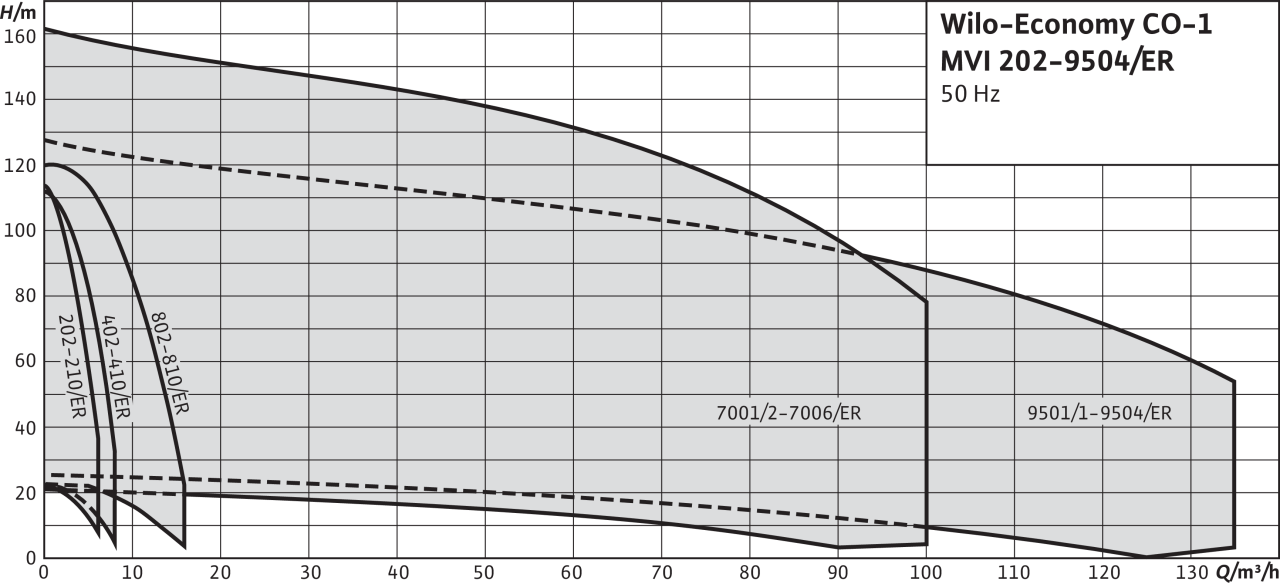

Рабочее поле

Рабочее поле
