CO-1 MVI 804/ER
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики Габаритный чертеж Электроподключение 3~400 В ≤ 4 кВт/10A Допустимая перекачиваемая среда (другие среды по запросу) Чистая вода без осаждающихся веществ • Бытовая, холодная, охлаждающая, дождевая...
Запросить консультацию
Заказать продукцию

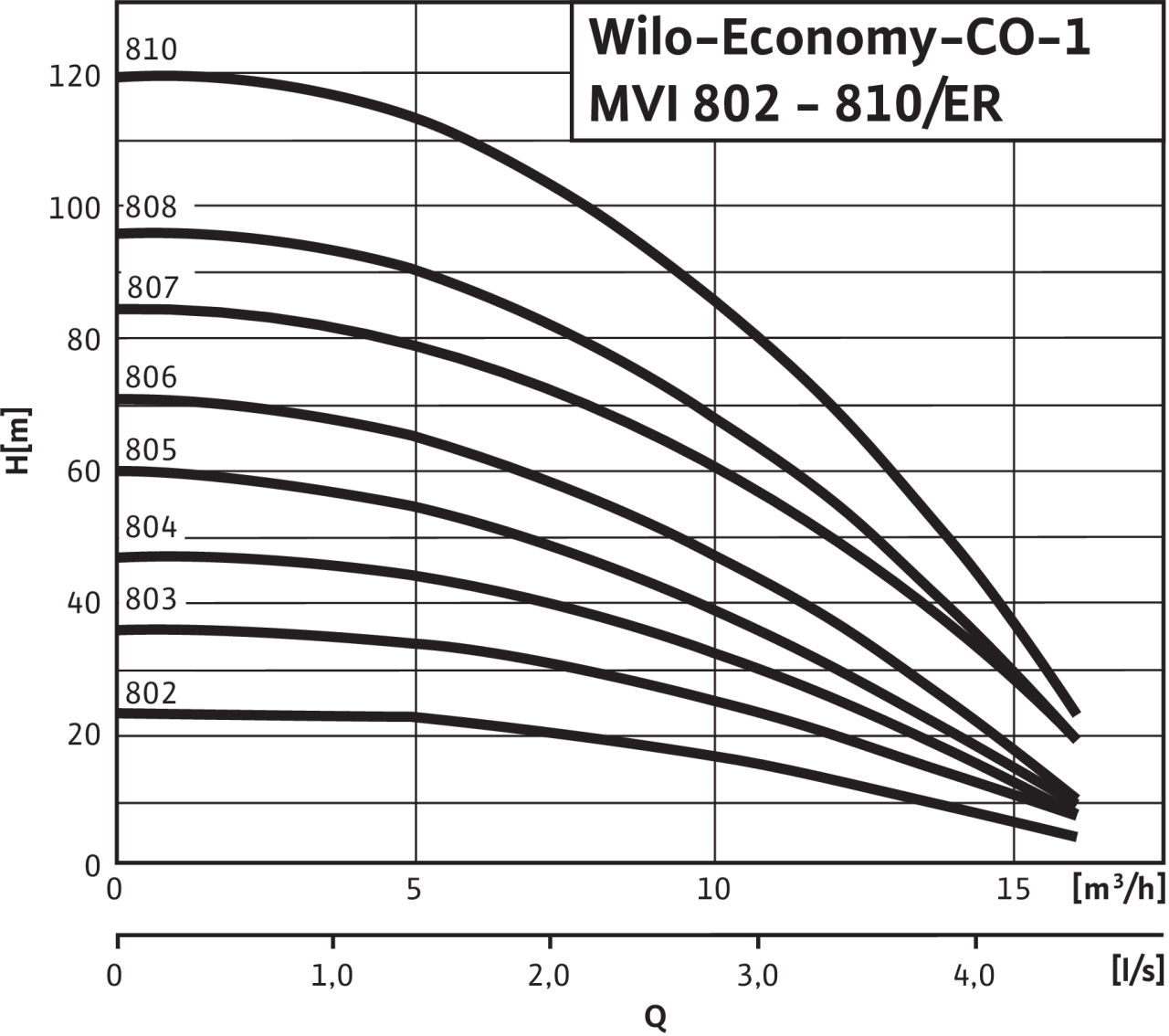

Характеристики
Характеристики — CO-1 MVI 804/ER

Технический паспорт

Характеристики

Габаритный чертеж

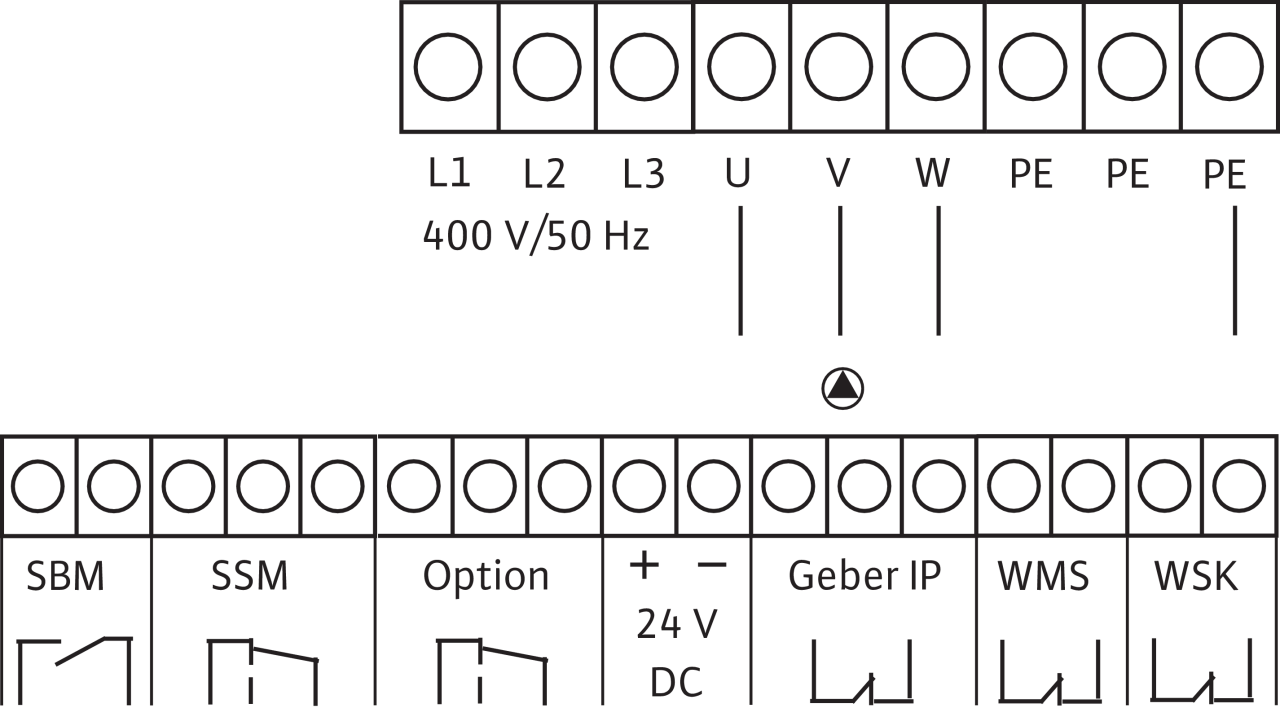

Электроподключение

3~400 В ≤ 4 кВт/10A

Допустимая перекачиваемая среда (другие среды по запросу)
Чистая вода без осаждающихся веществ
Бытовая, холодная, охлаждающая, дождевая вода
питьевая вода;
Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*)
Мощность
Частота вращения n2900 об/мин
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax10 бар
Входное давление pмакс.6 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSRp 1ВЅ
Номинальные внутренние диаметры трубы с напорной стороны RPDR 1Вј
Число секций4
Количество резервных насосов0
Кол. рабочих насосов1
Мотор
Класс изоляцииF
Степень защитыIP 55
Подключение к сети3~230/400 V, 50 Hz
Номинальная мощность электродвигателя P21.50 кВт
Потребляемая мощность P11.85 кВт
Номинальный ток 3~230 В, 50 Гц IN5.70 A
Номинальный ток 3~400 В, 50 Гц IN3.30 A
КПД электродвигателя ηm 50% 77,7 %
КПД электродвигателя ηm 75% 80,8 %
КПД электродвигателя ηm 100% 81,3 %
Материалы
Корпус насоса1.4301/EN-GJL-250 с катафорезным покрытием
Рабочее колесо1.4301
Секции1.4301 [AISI304]
Напорный кожух1.4301
Вал электродвигателя1.4122
ПодшипникиГрафит типа B
Скользящее торцевое уплотнениеКерамика
Исполнение (только для установок пожаротушения) *
согласно DIN 1988 (EN 806)
Данные для заказа
ИзделиеWilo
ТипCO-1 MVI 804/ER
Арт.-№2504319
Вес, прим. m59 кг

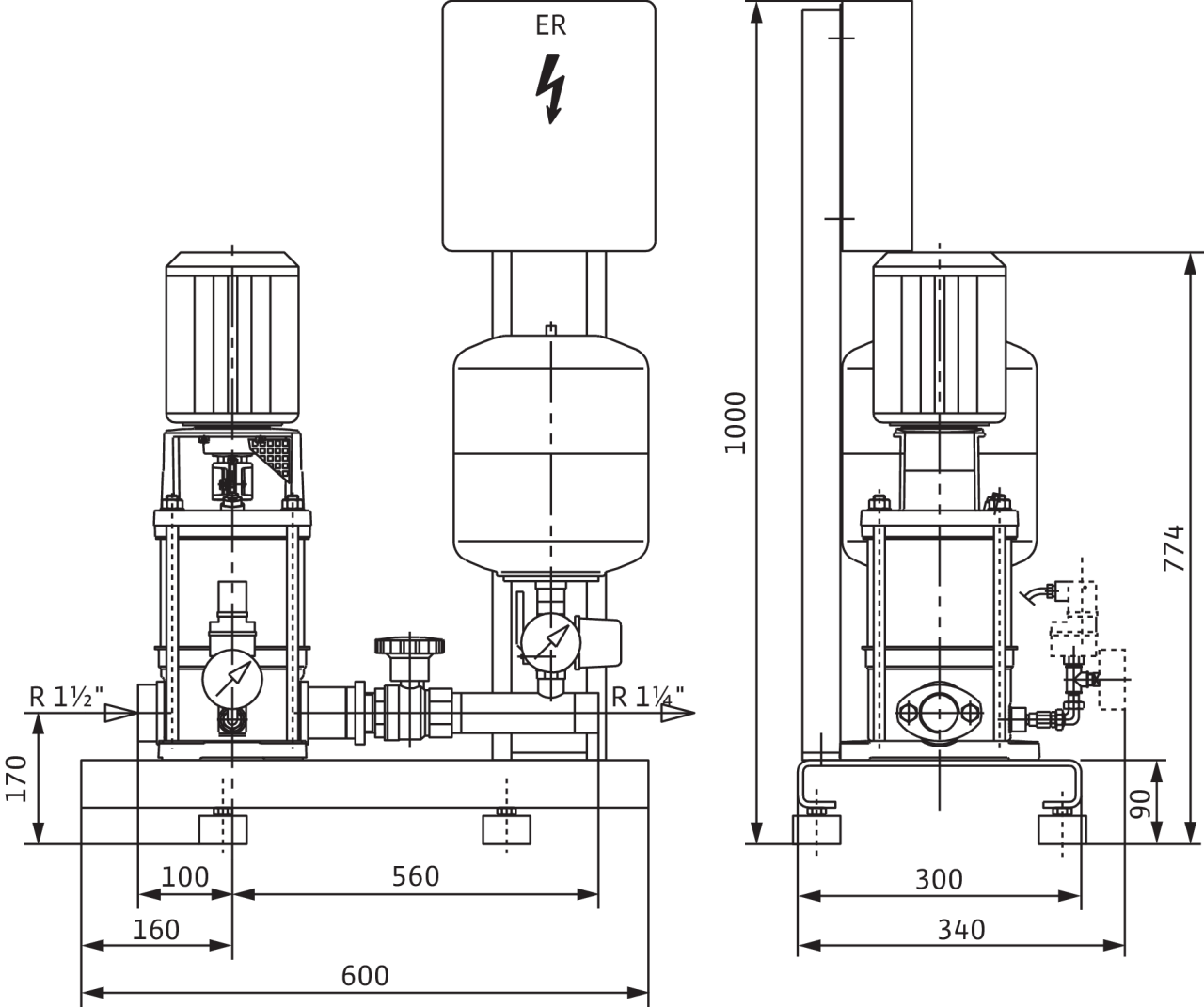

Размеры и габаритные чертежи

Габаритный чертеж

Характеристики

Характеристики

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипCO-1 MVI 804/ER
Арт.-№2504319
Номер EAN4016322527862
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg59
Длина (нетто) mm695
Ширина (нетто) mm300
Высота (нетто) mm988
Вес (брутто) kg81
Длина (брутто) mm60
Ширина (брутто) mm290
Высота (брутто) mm1000
Вид упаковкиЕвроподдон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

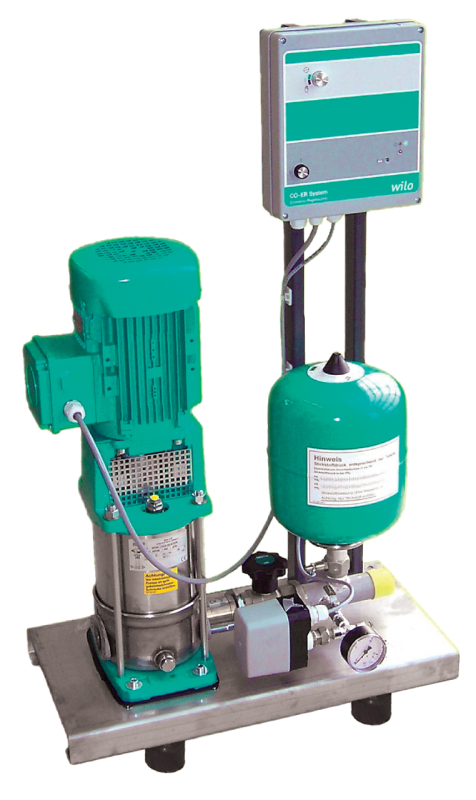

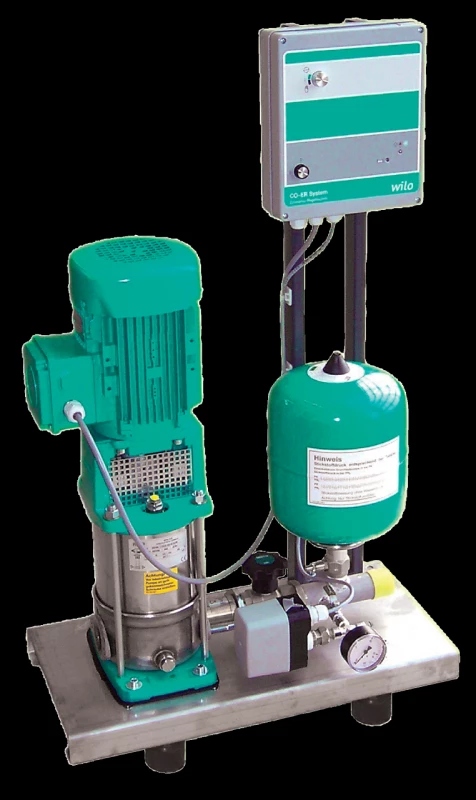

Компактная установка повышения давления для прямого или опосредованного подсоединения. Состоит из нормальновсасывающего вертикального высоконапорного центробежного насоса из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах (в пределах действия стандартов DIN 1988 и DIN EN 806 для этого следует предусмотреть установки с резервным насосом) и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

  • Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
  • Насос серии MVI в сочетании со стандартными электродвигателями класса IE2 IEC (мощность от 0,75 кВт)
  • Не зависящее от направления вращения скользящее торцовое уплотнение насоса
  • Детали, контактирующие с водой, не подвержены коррозии
  • Полностью электронный регулятор Economy (ER1) с регулирующей электроникой, светодиодами для индикации состояния установки, цифровыми вводами и выводами
  • Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

  • Высоконапорный центробежный насос из нержавеющей стали серии MVI
  • Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
  • Манометрический выключатель (6/10/16 бар), с напорной стороны
  • Манометр, напорная сторона
  • Автоматическая система управления насосом посредством полностью электронного

регулятора Economy (ER) в корпусе из листовой стали, покрытой структурным лаком RAL 7035, класс защиты IP 54, состоящем из внутреннего источника управляющего напряжения, регулирующей электроники, цифровых вводов и выводов

Управление/индикация

  • Полностью электронный регулятор Economy (ER1), состоящий из внутреннего источника питания, регулирующей электроники, цифровых вводов и выводов
  • Настройка эксплуатационных параметров посредством потенциометра, крючкового переключателя и поворотного переключателя
  • Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды)
  • Настройка режима работы насоса с помощью переключателя H-0-A
  • Главный выключатель

Регулирование

  • Автоматическое двухпозиционное регулирование для насоса с фиксированным числом оборотов
  • Управление насосом осуществляется посредством манометрического выключателя, в зависимости от регулируемых величин давления: постоянное, p-c, или посредством поплавкового выключателя — в зависимости от уровня наполнения
  • Возможность свободного выбора режима работы насоса (ручной, выкл., автоматический)
  • Автоматический тестовый режим насоса (функция кратковременного включения насоса):
    • Возможность активирования
    • Промежуток времени между двумя тестовыми режимами (ок. 10 с) десять секунд
  • Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор режима работы насосов и ручной режим при неисправности регулятора, «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя посредством защитного контакта обмотки (WSK)), «0» (насос отключен, включение посредством системы управления невозможно) и «Авто» (насос деблокирован для автоматического режима посредством системы управления), квитирование сообщений об ошибках в положении «0»

Контроль

  • Встроенная система контроля подачи питания на электродвигатель с преобразователем или
  • внешняя защита электродвигателя посредством термодатчика (PTC) или защитного контакта обмотки (WSK)
  • Защита сетевых кабелей питания насоса посредством плавких предохранителей насоса
  • Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
  • Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
  • Опциональная защита от сухого хода посредством электродов и реле уровня

Интерфейсы

  • Беспотенциальный контакт (24 В/пост. тока, 1 A) для обобщенной сигнализации неисправности.
  • Ввод для контакта защиты от сухого хода

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

  • Защита от сухого хода SK 277, реле уровня SR-NW
  • Манометрический выключатель, сигнализация рабочего состояния

Рекомендуемые принадлежности (заказываются отдельно)

  • Опциональный комплект WMS для защиты от сухого хода
  • Гибкие соединительные трубопроводы или компенсаторы
  • Приемный резервуар в качестве разделителя систем
  • Мембранный напорный резервуар

Применимые стандарты

  • Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
  • Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
  • EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
  • Электрическое оснащение машин EN 60204-1
  • EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
  • Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
  • ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
  • ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Допустимая перекачиваемая среда (другие среды по запросу)
Чистая вода без осаждающихся веществ
Бытовая, холодная, охлаждающая, дождевая вода
питьевая вода;
Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*)
Мощность
Макс. расход Qmax135 м3/ч
Макс. напор Hmax160 M
Частота вращения n2900 об/мин
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Стандартное исполнение для рабочего давления pмакс10 бар
Входное давление pмакс.6 бар
Ступени давления переключения pмакс.6/10/16 бар
Номинальный внутренний диаметр для подсоединения, с напорной стороныR 1Вј - DN 80
Номинальный внутренний диаметр для подсоединения, на стороне всасыванияRp 1 - DN 80
Число секций4
Количество резервных насосов0
Кол. рабочих насосов1
Мотор
Подключение к сети3~230/400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P21.50 кВт
Номинальный ток 3~230 В, 50 Гц IN5.70 A
Номинальный ток 3~400 В, 50 Гц IN3.30 A
КПД электродвигателя ηm 50% 77,7 %
КПД электродвигателя ηm 75% 80,8 %
КПД электродвигателя ηm 100% 81,3 %
Материалы
Секции1.4301 [AISI304]
Напорный кожух1.4301
ПодшипникиГрафит типа B
Корпус насоса1.4301 [AISI304]
Вал насоса1.4301 [AISI304]
Рабочее колесо1.4301 [AISI304]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSRp 1ВЅ
Номинальные внутренние диаметры трубы с напорной стороны RPDR 1Вј
Исполнение (только для установок пожаротушения) *
согласно DIN 1988 (EN 806)
Данные для заказа
Вес, прим. m59 кг
ТипCO-1 MVI 804/ER
Арт.-№2504319
