CO/T-1 MVI 405/ER
Производитель —
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Электроподключение 3~400 В ≤ 4 кВт/10A Допустимая перекачиваемая среда (другие среды по запросу) Чистая вода без осаждающихся веществ • Бытовая, холодная, охлаждающая, дождевая...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — CO/T-1 MVI 405/ER
Технический паспорт
Характеристики
Габаритный чертеж
Электроподключение
3~400 В ≤ 4 кВт/10A
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Чистая вода без осаждающихся веществ | • |
| Бытовая, холодная, охлаждающая, дождевая вода | • |
| питьевая вода; | • |
| Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*) | • |
| Мощность | |
| Частота вращения n | 2900 об/мин |
| Макс. температура перекачиваемой жидкости T | 40 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 6 бар |
| Входное давление pмакс. | 6 бар |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | R 1Вј |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | R 1Вј |
| Число секций | 5 |
| Количество резервных насосов | 0 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Подключение к сети | 3~230/400 V, 50 Hz |
| Номинальная мощность электродвигателя P2 | 1.10 кВт |
| Потребляемая мощность P1 | 1.38 кВт |
| Номинальный ток 3~230 В, 50 Гц IN | 4.40 A |
| Номинальный ток 3~400 В, 50 Гц IN | 2.60 A |
| КПД электродвигателя ηm 50% | 76,1 % |
| КПД электродвигателя ηm 75% | 79,1 % |
| КПД электродвигателя ηm 100% | 79,6 % |
| Материалы | |
| Основание | EN-GJL-250 |
| Корпус насоса | 1.4301 |
| Рабочее колесо | 1.4301 |
| Секции | 1.4301 [AISI304] |
| Напорный кожух | 1.4301 |
| Вал электродвигателя | 1.4122 |
| Подшипники | Графит типа B |
| Скользящее торцевое уплотнение | Керамика |
| Исполнение (только для установок пожаротушения) * | |
| согласно DIN 1988 (EN 806) | - |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | CO/T-1 MVI 405/ER |
| Арт.-№ | 2504459 |
| Вес, прим. m | 75 кг |
Размеры и габаритные чертежи
Габаритный чертеж
Характеристики
Характеристики
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | CO/T-1 MVI 405/ER |
| Арт.-№ | 2504459 |
| Номер EAN | 4016322528289 |
| Цвет | Зеленый/черный/серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 75 |
| Длина (нетто) mm | 990 |
| Ширина (нетто) mm | 750 |
| Высота (нетто) mm | 945 |
| Вес (брутто) kg | 97 |
| Длина (брутто) mm | 1200 |
| Ширина (брутто) mm | 800 |
| Высота (брутто) mm | 1100 |
| Вид упаковки | Европоддон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст

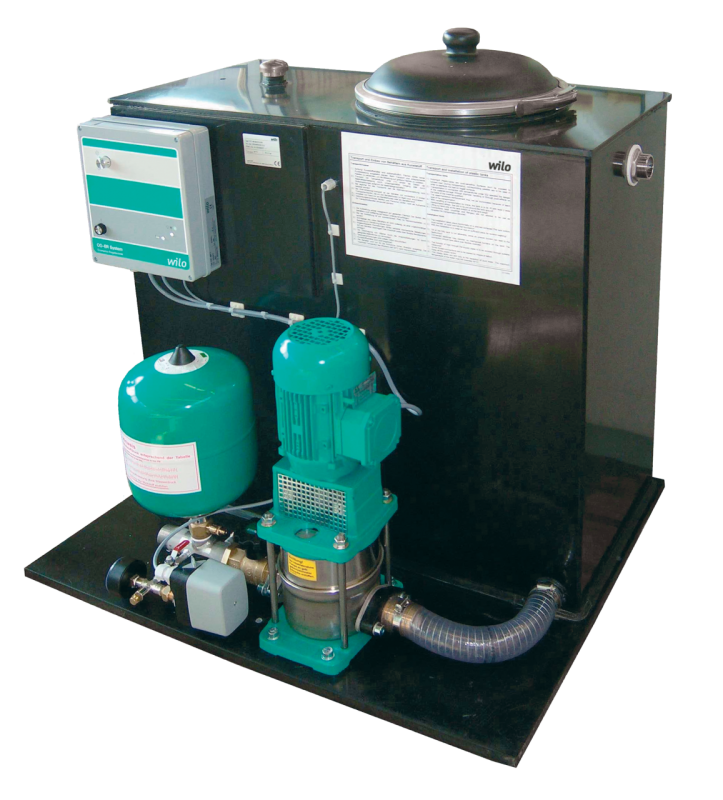

Компактная установка повышения давления с приемным резервуаром для разделения систем согласно стандарту DIN 1988 и DIN EN 1717 для опосредованного подсоединения. Состоит из приемного резервуара, поплавкового клапана, поплавкового выключателя, сигнального датчика защиты от сухого хода и нормальновсасывающего вертикального высоконапорного центробежного насоса из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с разводкой трубопроводов, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.
Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах (в пределах действия стандартов DIN 1988 и DIN EN 806 для этого следует предусмотреть установки с резервным насосом) и различных промышленных объектах.
Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Особенности/преимущества продукции
- Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
- Насос серии MVI в сочетании со стандартными электродвигателями класса IE2 IEC (мощность от 0,75 кВт)
- Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды посредством реле защиты от сухого хода
- Не зависящее от направления вращения скользящее торцовое уплотнение насоса
- Детали, контактирующие с водой, не подвержены коррозии
- Полностью электронный регулятор Economy (ER1) с регулирующей электроникой, светодиодами для индикации состояния установки, цифровыми вводами и выводами
- Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)
Оснащение/ функции
- Высоконапорный центробежный насос из нержавеющей стали серии MVI
- Опорная рама из полиэтилена (РЕ)
- Запорная арматура с напорной стороны
- Обратный клапан с напорной стороны
- Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
- Манометрический выключатель (6/10/16 бар), с напорной стороны
- Манометр, напорная сторона
- Автоматическая система управления насосом посредством полностью электронного
регулятора Economy (ER) в корпусе из листовой стали, покрытой структурным лаком RAL 7035, класс защиты IP 54, состоящем из внутреннего источника управляющего напряжения, регулирующей электроники, цифровых вводов и выводов
Управление/индикация
- Полностью электронный регулятор Economy (ER1), состоящий из внутреннего источника питания, регулирующей электроники, цифровых вводов и выводов
- Настройка эксплуатационных параметров посредством потенциометра, крючкового переключателя и поворотного переключателя
- Светодиоды для индикации состояния установки (эксплуатация/неисправность/отсутствие воды)
- Настройка режима работы насоса с помощью переключателя H-0-A
- Главный выключатель
Регулирование
- Автоматическое двухпозиционное регулирование для насоса с фиксированным числом оборотов
- Управление насосом осуществляется посредством манометрического выключателя, в зависимости от регулируемых величин давления: постоянное, p-c, или посредством поплавкового выключателя — в зависимости от уровня наполнения
- Возможность свободного выбора режима работы насоса (ручной, выкл., автоматический)
- Автоматический тестовый режим насоса (функция кратковременного включения насоса):
- Возможность активирования
- Промежуток времени между двумя тестовыми режимами (ок. 10 с) десять секунд
- Переключатель H-0-A (ручной режим – нулевой режим – автоматика): предварительный выбор режима работы насосов и ручной режим при неисправности регулятора, «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя посредством защитного контакта обмотки (WSK)), «0» (насос отключен, включение посредством системы управления невозможно) и «Авто» (насос деблокирован для автоматического режима посредством системы управления), квитирование сообщений об ошибках в положении «0»
Контроль
- Встроенная система контроля подачи питания на электродвигатель с преобразователем или
- внешняя защита электродвигателя посредством термодатчика (PTC) или защитного контакта обмотки (WSK)
- Защита сетевых кабелей питания насоса посредством плавких предохранителей насоса
- Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
- Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя
- Опциональная защита от сухого хода посредством электродов и реле уровня
Интерфейсы
- Беспотенциальный контакт (24 В/пост. тока, 1 A) для обобщенной сигнализации неисправности.
- Ввод для контакта защиты от сухого хода
Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)
- Защита от сухого хода SK 277, реле уровня SR-NW
- Манометрический выключатель, сигнализация рабочего состояния
Рекомендуемые принадлежности (заказываются отдельно)
- Гибкие соединительные трубопроводы или компенсаторы
- Мембранный напорный резервуар
Применимые стандарты
- Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
- Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
- EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
- Электрическое оснащение машин EN 60204-1
- EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
- Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
- ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
- ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Чистая вода без осаждающихся веществ | • |
| Бытовая, холодная, охлаждающая, дождевая вода | • |
| питьевая вода; | • |
| Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*) | • |
| Мощность | |
| Макс. расход Qmax | 8 м3/ч |
| Макс. напор Hmax | 110 M |
| Частота вращения n | 2900 об/мин |
| Макс. температура перекачиваемой жидкости T | 40 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Стандартное исполнение для рабочего давления pмакс | 6 бар |
| Входное давление pмакс. | 6 бар |
| Ступени давления переключения pмакс. | 6/10/16 бар |
| Номинальный внутренний диаметр для подсоединения, с напорной стороны | R 1Вј |
| Номинальный внутренний диаметр для подсоединения, на стороне всасывания | R 1Вј |
| Число секций | 5 |
| Количество резервных насосов | 0 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Подключение к сети | 3~230/400 V, 50 Hz |
| Допустимый перепад напряжения | В±10 % |
| Класс изоляции | F |
| Степень защиты | IP 55 |
| Номинальная мощность электродвигателя P2 | 1.10 кВт |
| Номинальный ток 3~230 В, 50 Гц IN | 4.40 A |
| Номинальный ток 3~400 В, 50 Гц IN | 2.60 A |
| КПД электродвигателя ηm 50% | 76,1 % |
| КПД электродвигателя ηm 75% | 79,1 % |
| КПД электродвигателя ηm 100% | 79,6 % |
| Материалы | |
| Основание | EN-GJL-250 |
| Секции | 1.4301 [AISI304] |
| Напорный кожух | 1.4301 |
| Подшипники | Графит типа B |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4301 [AISI304] |
| Рабочее колесо | 1.4301 [AISI304] |
| Статическое уплотнение | EPDM |
| Mechanical seal | Q1BE3GG |
| Подключения | |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | R 1Вј |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | R 1Вј |
| Исполнение (только для установок пожаротушения) * | |
| согласно DIN 1988 (EN 806) | - |
| Данные для заказа | |
| Вес, прим. m | 75 кг |
| Тип | CO/T-1 MVI 405/ER |
| Арт.-№ | 2504459 |
