Описание серии

Аналогично рисунку

Тип

Установка водоснабжения с разделением системы и нормальновсасывающим высоконапорным центробежным насосом

Применение

  • Автоматическая система водоснабжения с приемным резервуаром для непрямого подсоединения к общественной сети водоснабжения
  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Пример:Wilo-CO/T-1 MVI 204/ER
COКомпактная установка повышения давления
TСо встроенным приемным резервуаром в качестве разделителя систем
1С одним насосом
MVIСерия насосов
2Номинальный объемный расход одинарного насоса [м3/ч]
04Число секций одинарного насоса
ERПрибор управления; ER = регулятор Economy

Особенности/преимущества продукции

  • Компактная, готовая к подключению установка для применения в сферах, где требуется разделение системы
  • Прочная система благодаря применению высоконапорных центробежных насосов из нержавеющей стали серии MVI
  • Простая настройка и надежность в эксплуатации благодаря использованию прибора управления ER-1

Технические характеристики

  • Подключение к 3-фазной сети 230/400 В В±10 %, 50 Гц (другие исполнения по запросу)
  • Температура перекачиваемой жидкости макс. 50 В°C (по заказу 70 В°C)
  • Температура окружающей среды макс. 40 В°C
  • Рабочее давление 16 бар
  • Входное давление 6 бар
  • Ступени давления переключения 6/10/16 бар
  • Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1Вј"
  • Номинальный внутренний диаметр для подсоединения со стороны подвода R 1Вј"
  • Частота вращения 2900 об/мин
  • Класс защиты IP 41
  • Коммутационная способность P2 макс. при макс. 10 A = 4 кВт (при > 4 кВт последовательно включаемом электромеханическом блоке питания)
  • Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые среды (другие среды по запросу):
    • чистая вода без осаждающихся веществ;
    • бытовая, холодная, охлаждающая и дождевая вода;
    • питьевая вода;
    • вода для пожаротушения
    Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы

Оснащение/функции

  • 1 насос серии MVI
  • Макс. число секций: 10
  • Полиэтиленовый приемный резервуар с естественной вентиляцией (120 л)
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Приемный резервуар с поплавковым клапаном и поплавковым выключателем
  • Мембранный напорный бак 8 л, PN16, с напорной стороны
  • Защита от сухого хода

Описание/конструкция

  • Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из PE, с полной разводкой трубопроводов, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода), блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с сухим ротором (серия MVI) и полностью смонтированный и готовый к подключению прибор управления ER-1.
  • Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807
  • Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER-1

Материалы

  • Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал из нержавеющей стали 1.4301/1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Основание насоса EN-GJL-250
  • Система трубопроводов из нержавеющей стали 1.4571

Комплект поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Опции

Other mains connections on request

Указание

Специальные исполнения, например, для полностью обессоленной воды, для работы на всасывание и т.п. - по запросу.

Рекомендации по выбору и монтажу

Входное давление

При выборе установки следует учитывать максимально допустимое значение приточного давления (см. технические характеристики). Максимальное приточное давление рассчитывается как максимальное рабочее давление системы за вычетом макс. напора насоса при Q = 0

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 5+6

Это не относится к установкам пожаротушения согласно DIN 14462. Просьба запросить их отдельно!

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

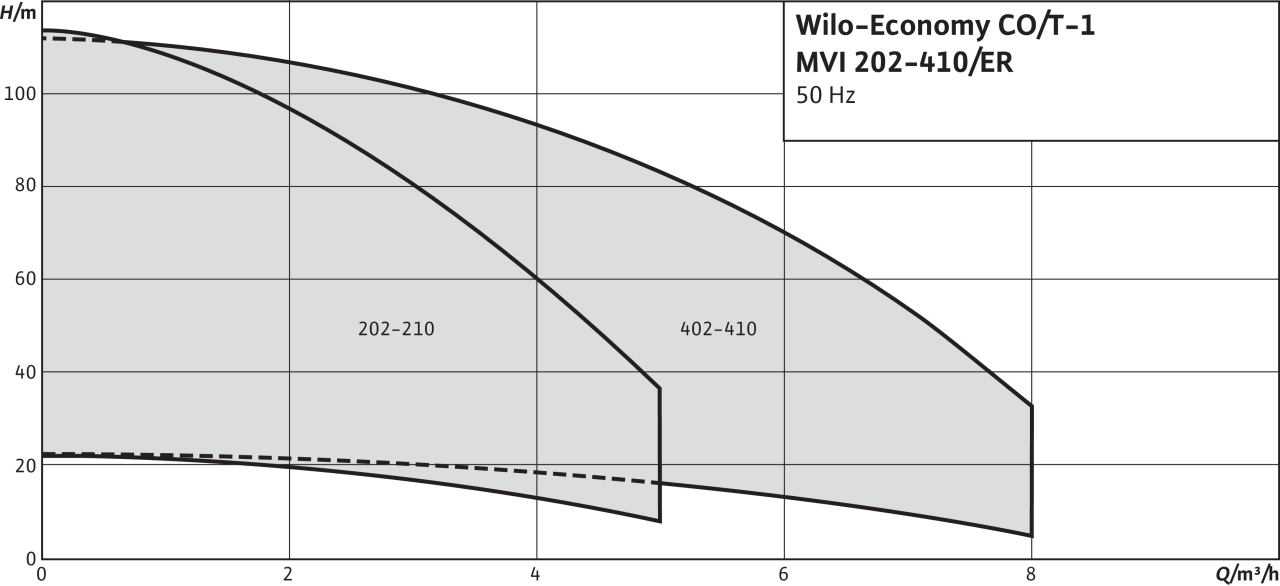

Рабочее поле

Рабочее поле

Тип Подключение к сети Число секций Мощность установки без резервного наcоса Номинальное давление Вес, прим. m Арт.-№
CO/T-1 MVI 202/ER3~230/400 V, 50 Hz24 м3/чPN 6 бар68 кг2504448
CO/T-1 MVI 203/ER3~230/400 V, 50 Hz34 м3/чPN 6 бар69 кг2504449
CO/T-1 MVI 204/ER3~230/400 V, 50 Hz44 м3/чPN 6 бар73 кг2504450
CO/T-1 MVI 205/ER3~230/400 V, 50 Hz54 м3/чPN 6 бар74 кг2504451
CO/T-1 MVI 206/ER3~230/400 V, 50 Hz64 м3/чPN 10 бар75 кг2504452
CO/T-1 MVI 207/ER3~230/400 V, 50 Hz74 м3/чPN 10 бар76 кг2504453
CO/T-1 MVI 208/ER3~230/400 V, 50 Hz84 м3/чPN 10 бар85 кг2504454
CO/T-1 MVI 210/ER3~230/400 V, 50 Hz104 м3/чPN 16 бар86 кг2504455
CO/T-1 MVI 402/ER3~230/400 V, 50 Hz28 м3/чPN 6 бар69 кг2504456
CO/T-1 MVI 403/ER3~230/400 V, 50 Hz38 м3/чPN 6 бар73 кг2504457
CO/T-1 MVI 404/ER3~230/400 V, 50 Hz48 м3/чPN 6 бар74 кг2504458
CO/T-1 MVI 405/ER3~230/400 V, 50 Hz58 м3/чPN 6 бар75 кг2504459
CO/T-1 MVI 406/ER3~230/400 V, 50 Hz68 м3/чPN 10 бар83 кг2504460
CO/T-1 MVI 407/ER3~230/400 V, 50 Hz78 м3/чPN 10 бар84 кг2504461
CO/T-1 MVI 408/ER3~230/400 V, 50 Hz88 м3/чPN 10 бар85 кг2504462
CO/T-1 MVI 410/ER3~230/400 V, 50 Hz108 м3/чPN 16 бар86 кг2504463
