COR-1 MVIE 403EM2-GE
Производитель —
Оценка (средняя 5)
Технический паспорт Характеристики Габаритный чертеж Приведены примеры установок. Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода, главный выключатель Поверхность для установки: ровная и горизонтальная...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — COR-1 MVIE 403EM2-GE
Технический паспорт
Характеристики

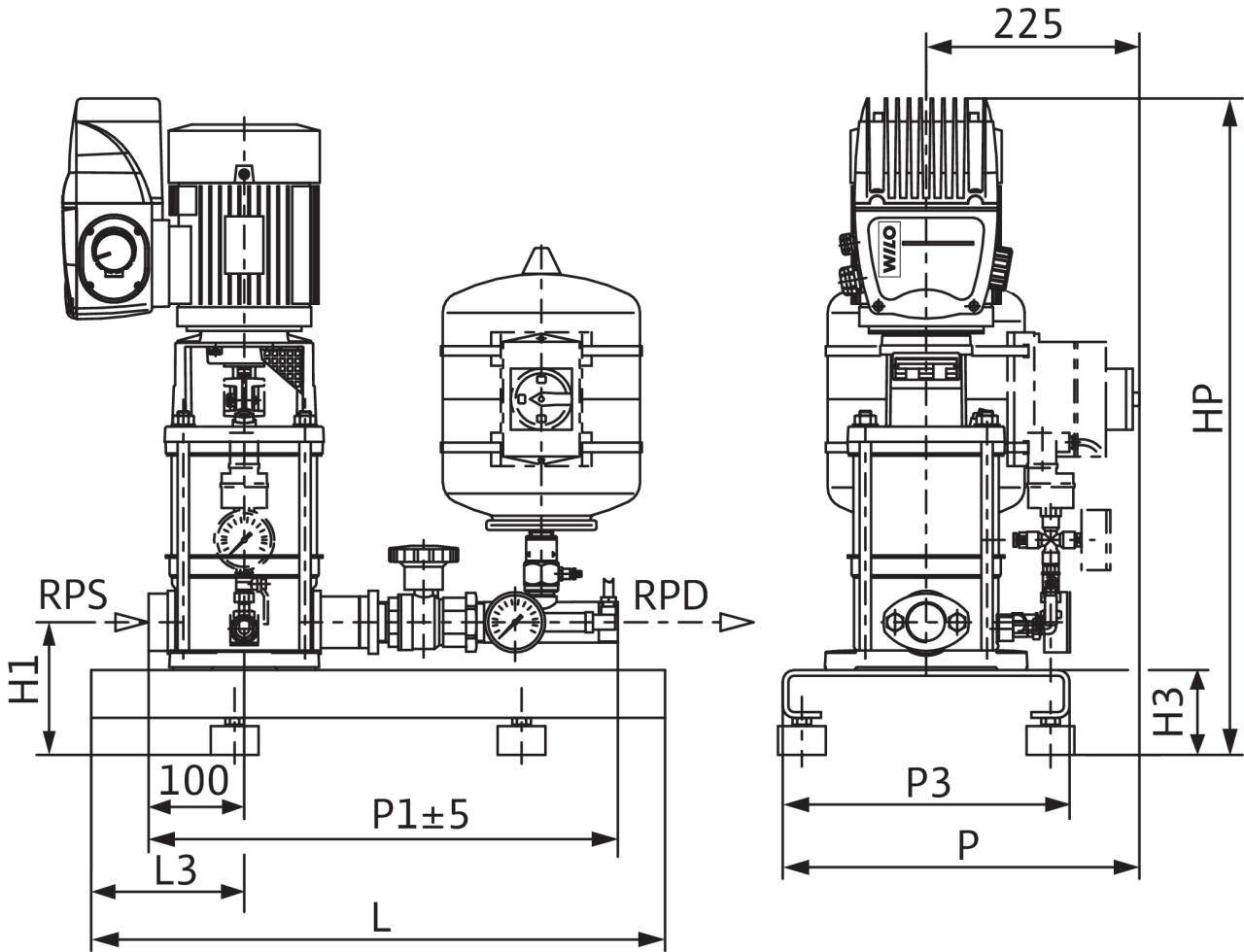

Габаритный чертеж
Приведены примеры установок.
Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода, главный выключатель
Поверхность для установки: ровная и горизонтальная
Место установки: сухое, хорошо проветриваемое и защищенное от замерзания
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Чистая вода без осаждающихся веществ | • |
| Бытовая, холодная, охлаждающая, дождевая вода | • |
| питьевая вода; | • |
| Мощность | |
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Максимальное рабочее давление pmax | 16 бар |
| Входное давление pмакс. | 6 бар |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | Rp 1Вј |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | R 1Вј |
| Число секций | 3 |
| Количество резервных насосов | 0 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Степень защиты | IP 55 |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Номинальная мощность электродвигателя P2 | 1.10 кВт |
| Потребляемая мощность P1 | 1.50 кВт |
| Номинальный ток 1~230 В, 50 Гц IN | 12.40 A |
| Nominal current 1~220 V, 60 Hz I | 12.70 A |
| Nominal current 1~240 V, 60 Hz I | 12.10 A |
| КПД электродвигателя ηm 50% | 78,8 % |
| КПД электродвигателя ηm 75% | 80,8 % |
| КПД электродвигателя ηm 100% | 79,8 % |
| Частота вращения n | 1200 - 3500 об/мин |
| Материалы | |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4301 [AISI304] |
| Рабочее колесо | 1.4301 [AISI304] |
| Статическое уплотнение | EPDM |
| Mechanical seal | Q1BE3GG |
| Подключения | |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | Rp 1Вј |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | R 1Вј |
| Исполнение (только для установок пожаротушения) * | |
| согласно DIN 1988 (EN 806) | |
| Данные для заказа | |
| Изделие | Wilo |
| Тип | COR-1 MVIE 403EM2-GE |
| Арт.-№ | 2521452 |
| Вес, прим. m | 51 кг |

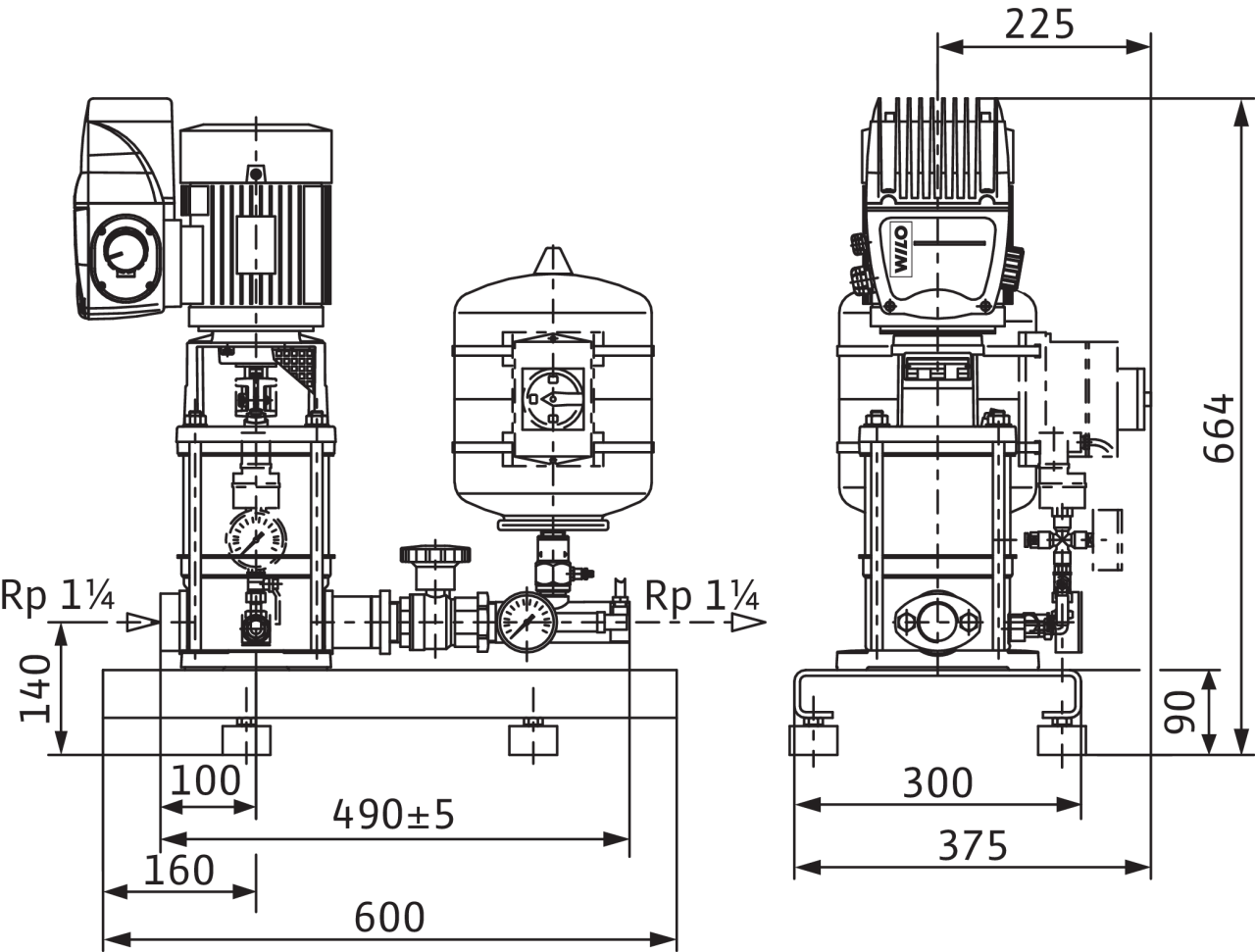

Размеры и габаритные чертежи
Габаритный чертеж

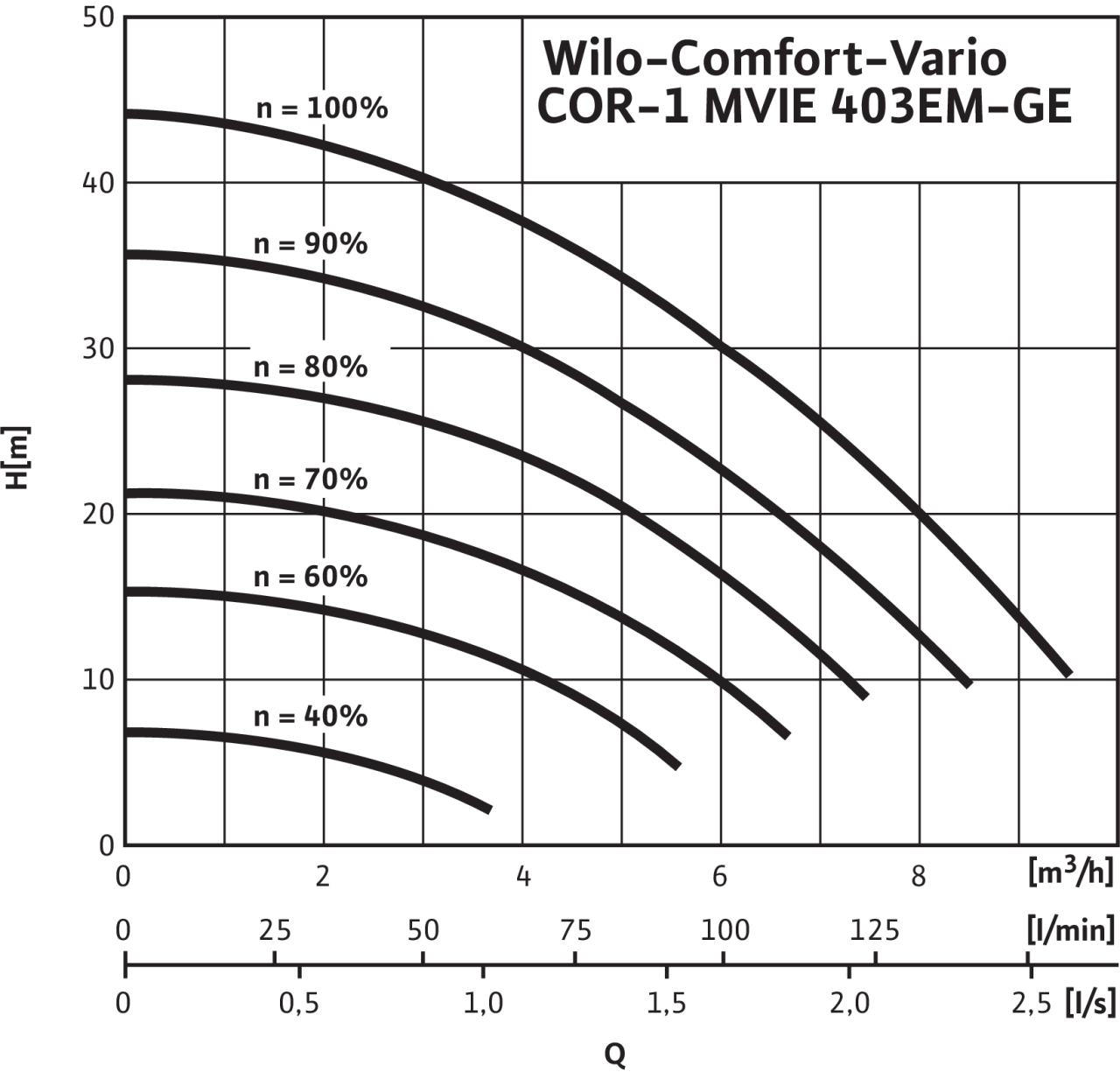

Характеристики
Характеристики
Данные для заказа
| Данные для заказа | |
|---|---|
| Изделие | Wilo |
| Тип | COR-1 MVIE 403EM2-GE |
| Арт.-№ | 2521452 |
| Номер EAN | 4016322758204 |
| Цвет | Зеленый/черный/серебристый |
| Минимальное количество для заказа | 1 |
| Единица минимального кол-ва для заказа | PCE |
| Вес (нетто) kg | 51 |
| Длина (нетто) mm | 600 |
| Ширина (нетто) mm | 375 |
| Высота (нетто) mm | 664 |
| Вес (брутто) kg | 72 |
| Длина (брутто) mm | 620 |
| Ширина (брутто) mm | 300 |
| Высота (брутто) mm | 700 |
| Вид упаковки | Европоддон |
| Свойства упаковки | Транспортировочная упаковка |
| Штук на поддон | 1 |
| Количество на один слой | 1 |
Описание изделия
Полный текст
Установка для водоснабжения в качестве компактной установки для повышения давления или в качестве средства водоснабжения для подключения к приемному резервуару/водопроводной сети. Состоит из: нормальновсасывающего вертикального многоступенчатого высоконапорного центробежного насоса из нержавеющей стали с электродвигателем стандарта IE2. Манжетное уплотнение посредством не зависящего от направления вращения скользящего торцового уплотнения. Электродвигатель со встроенным частотным преобразователем с воздушным охлаждением и плавной регулировкой частоты вращения от 24 Гц до макс. 60 Гц. Установлена на оцинкованной фундаментной раме с регулируемой по высоте вибропоглощающей опорой; мембранный напорный бак (емкостью 8 л) с проточным оборудованием, соответствующим стандарту DIN 4807, встроенным обратным клапаном, датчиком давления (4–20 мА) и манометром для автоматического регулирования установки с функцией p = постоянное. Бесступенчатая установка заданного значения напора одной кнопкой на частотном преобразователе. Автоматическое определение нулевой подачи и отключение насоса. Встроенное реле электродвигателя с электронным контролем тока.
Жидкокристаллический экран для индикации состояния и фактического давления, управление одной кнопкой для установки параметров уровня давления и указания всех заданных значений; беспотенциальные контакты для обобщенной сигнализации неисправности и рабочего состояния. Готова к подключению и оснащена приводным шаровым затвором с напорной стороны.
| Допустимая перекачиваемая среда (другие среды по запросу) | |
|---|---|
| Чистая вода без осаждающихся веществ | • |
| Бытовая, холодная, охлаждающая, дождевая вода | • |
| питьевая вода; | • |
| Мощность | |
| Макс. расход Qmax | 9.5 м3/ч |
| Макс. напор Hmax | 64 M |
| Частота вращения n | 1200 - 3500 об/мин |
| Макс. температура перекачиваемой жидкости T | 50 В°C |
| Температура окружающей среды, макс. T | 40 В°C |
| Стандартное исполнение для рабочего давления pмакс | 16 бар |
| Входное давление pмакс. | 6 бар |
| Номинальный внутренний диаметр для подсоединения, с напорной стороны | R 1Вј |
| Номинальный внутренний диаметр для подсоединения, на стороне всасывания | Rp 1Вј |
| Число секций | 3 |
| Количество резервных насосов | 0 |
| Кол. рабочих насосов | 1 |
| Мотор | |
| Подключение к сети | 1~230 V, 50/60 Hz |
| Допустимый перепад напряжения | 400/50:+/-10%_380/60:+/-10%_440/60:+/-6% % |
| Степень защиты | IP 55 |
| Номинальная мощность электродвигателя P2 | 1.10 кВт |
| Номинальный ток 1~230 В, 50 Гц IN | 12.40 A |
| Nominal current 1~220 V, 60 Hz I | 12.70 A |
| Nominal current 1~240 V, 60 Hz I | 12.10 A |
| КПД электродвигателя ηm 50% | 78,8 % |
| КПД электродвигателя ηm 75% | 80,8 % |
| КПД электродвигателя ηm 100% | 79,8 % |
| Материалы | |
| Корпус насоса | 1.4301 [AISI304] |
| Вал насоса | 1.4301 [AISI304] |
| Рабочее колесо | 1.4301 [AISI304] |
| Статическое уплотнение | EPDM |
| Mechanical seal | Q1BE3GG |
| Подключения | |
| Номинальные внутренние диаметры трубы на стороне всасывания RPS | Rp 1Вј |
| Номинальные внутренние диаметры трубы с напорной стороны RPD | R 1Вј |
| Исполнение (только для установок пожаротушения) * | |
| согласно DIN 1988 (EN 806) | |
| Данные для заказа | |
| Вес, прим. m | 51 кг |
| Тип | COR-1 MVIE 403EM2-GE |
| Арт.-№ | 2521452 |
