Wilo-Comfort-Vario COR-1 MVIE...-GE

Описание серии

Аналогично рисунку

Тип

Установки водоснабжения с нормальновсасывающим высоконапорным центробежным насосом и встроенной функцией регулирования частоты вращения

Применение

• Полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии MVIE со встроенным частотным преобразователем с воздушным охлаждением
• Чрезвычайно широкий диапазон регулирования частотного преобразователя
• Встроенная полная защита электродвигателя посредством термодатчика PTC
• Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя

Технические характеристики

• Подключение к 3-фазной сети 400 В В± 10 %, 50 Гц; 380 В В±10 %, 60 Гц, или в зависимости от типа также к 1-фазной сети 230 В В± 10 %, 50 Гц; 220 В В±10 %, 60 Гц (другие исполнения по заказу)
• Температура перекачиваемой жидкости макс. 50 В°C (по заказу 70 В°C)
• Температура окружающей среды макс. 40 В°C
• Рабочее давление 16 бар
• Входное давление 6 бар
• Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1Вј" - R 1ВЅ"
• Номинальный внутренний диаметр для подсоединения со стороны подачи Rp 1Вј" - Rp 1ВЅ"
• Диапазон частоты вращения 1160 - 3500 об/мин
• Класс защиты IP 54
• Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):
  • чистая вода без осаждающихся веществ;
  • бытовая, холодная, охлаждающая и дождевая вода;
  • питьевая вода.

Оснащение/функции

• 1 насос серии MVIE с режимом бесступенчатой регулировки через встроенный частотный преобразователь
• Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
• Запорная арматура с напорной стороны
• Обратный клапан с напорной стороны
• Мембранный напорный бак, 8-литровый, PN 16

Описание/конструкция

• Фундаментная рама: Оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума.
• Разводка трубопроводов: полная разводка трубопроводов с напорной стороны из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется по одному насосу серий MVIE 2.., 4.., 8.., 16.., 32.. или 52.. (макс. мощность электродвигателя 7,5 кВт). Благодаря адаптированному к мотору насоса частотному преобразователю с воздушным охлаждением для каждого насоса данных серий возможен бесступенчатый режим регулирования в пределах от 25 Гц до макс. 60 Гц. Все детали насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали.
• Арматура: с напорной стороны насос оснащен шаровой запорной арматурой со знаком технического контроля DVGW и обратным клапаном с допуском DVGW.
• Мембранный напорный бак: 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой согласно DIN 4807

Материалы

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса EN-GJL-250/1.4404
• Вал из нержавеющей стали 1.4057/1.4404
• Уплотнения EPDM (EP851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Система трубопроводов из нержавеющей стали 1.4571

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Опции

Other mains connections on request

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания приточного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и напором при нулевой подаче одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана.

Автоматический предохранительный выключатель, действующий при появлении тока утечки

При установке автоматических предохранительных выключателей, действующих при появлении тока утечки (в сочетании с частотными преобразователями), необходимо учитывать, что данное устройство должно быть чувствительным ко всем видам тока и соответствовать стандартам DIN/VDE 0664.

Входное давление

При выборе установки следует учитывать максимально допустимое значение приточного давления (см. технические характеристики). Максимальное приточное давление рассчитывается как максимальное рабочее давление системы за вычетом макс. напора насоса при Q = 0

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 5+6

Это не относится к установкам пожаротушения согласно DIN 14462. Просьба запросить их отдельно!

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

Защита от отсутствия воды (WMS)

У установленного насоса типа Helix VE уже имеется встроенная система распознавания сухого хода в качестве защитного устройства насоса

Электроника/детали с ЭМС

• Однонасосная установка с мощностью электродвигателя до 7,5 кВт включительно:
  • Создаваемые помехи согласно предписаниям EN 61000-6-3
  • Помехоустойчивость согласно предписаниям EN 6100-6-1
• Однонасосные установки с мощностью электродвигателя 11–22 кВт: изделие соответствует предписаниям EN 61800-3 и отвечает требованиям по создаваемым помехам для бытового оборудования, а также требованиям по помехозащищенности для промышленного оборудования. При использовании установок в жилых зонах должен быть дополнительно предусмотрен фильтр с ЭМС для защиты от помех со стороны сети в соответствии с EN 61800-3 класса B1.

Указание: В случае использования в жилых зданиях монтаж установок должен осуществлять только персонал, имеющий соответствующую квалификацию.

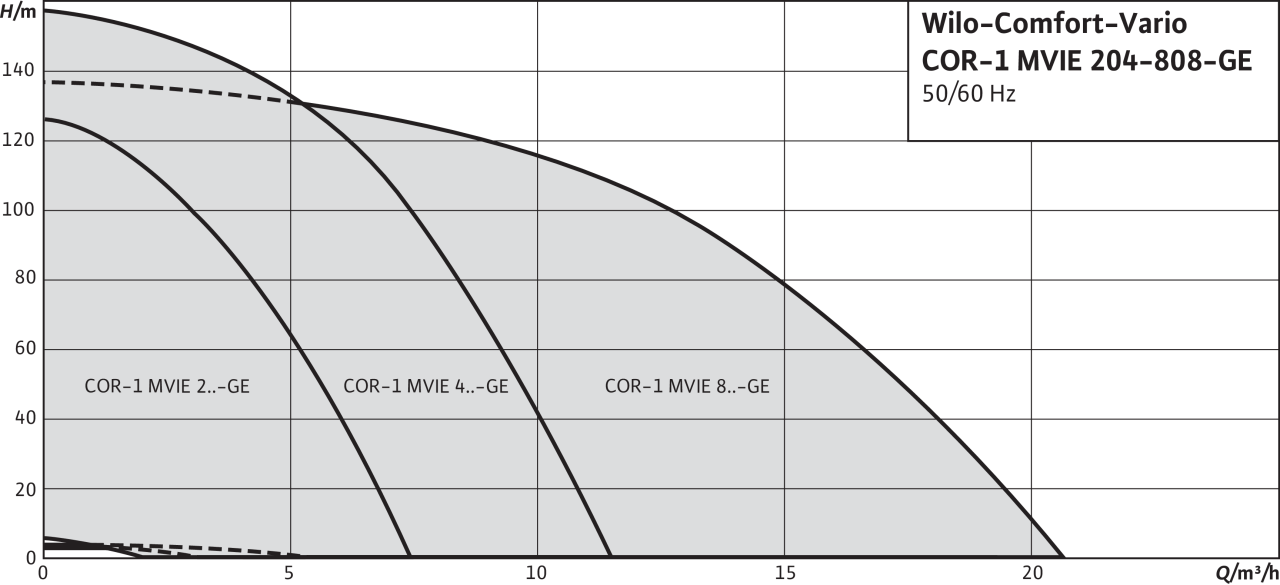

Рабочее поле

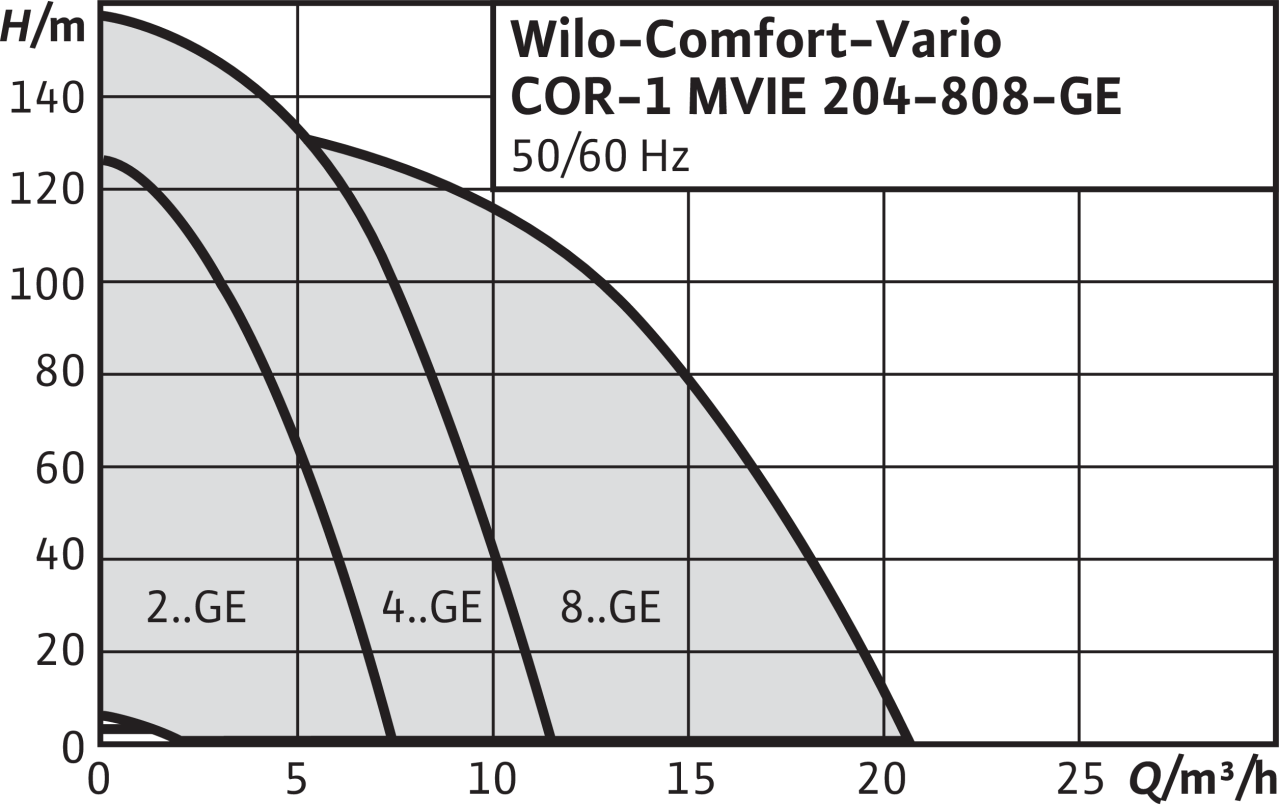

Рабочее поле
