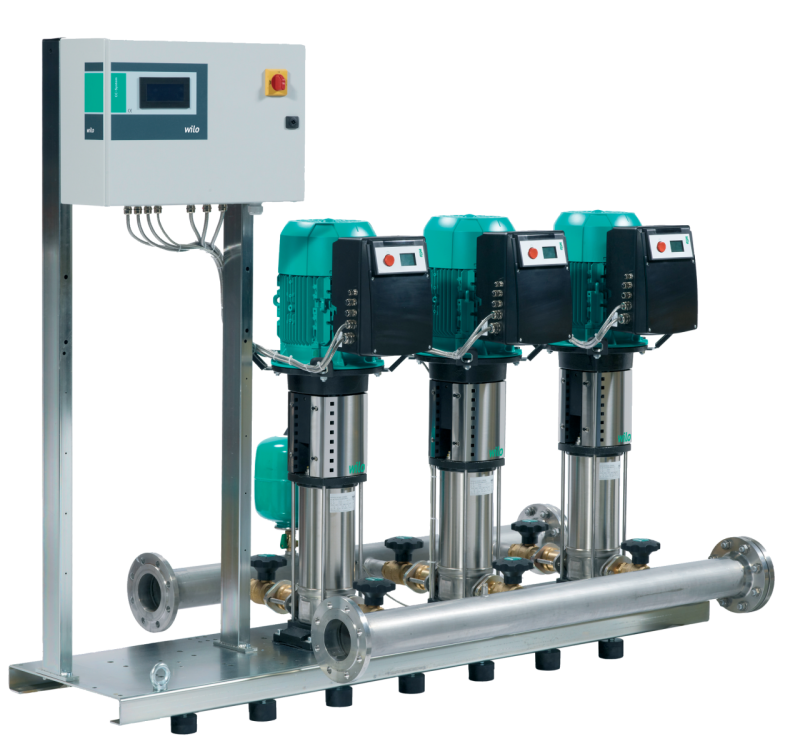

COR-4 Helix VE 604/K/CCe
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики - - - -  включая резервный насос Габаритный чертеж Приведены примеры установок. Позиция распределительной коробки зависит от высоты насоса. Принадлежности (заказываются отдельно): Опционный комплект...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — COR-4 Helix VE 604/K/CCe

Технический паспорт

Характеристики

- - - -  включая резервный насос

Габаритный чертеж

Приведены примеры установок. Позиция распределительной коробки зависит от высоты насоса.

Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T50 В°C
Максимальное рабочее давление pmax16 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSR 2ВЅ
Номинальные внутренние диаметры трубы с напорной стороны RPDR 2ВЅ
Число секций4
Количество резервных насосов1
Кол. рабочих насосов3
Мотор
Подключение к сети3~380/400/460 В, 50/60 Гц
Допустимый перепад напряжения400/50:+/-10%_380/60:+/-10%_460/60:+/-10% %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P21.50 кВт
Номинальный ток 3~400 В, 50 Гц IN3.80 A
Nominal current 3~380 V, 60 Hz I4.00 A
Nominal current 3~460 V, 60 Hz I3.30 A
КПД электродвигателя ηm 50% 85,7 %
КПД электродвигателя ηm 75% 86,5 %
КПД электродвигателя ηm 100% 86,5 %
Материалы
Корпус насоса1.4301 [AISI304]
Вал насоса1.4301 [AISI304]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Данные для заказа
ИзделиеWilo
ТипCOR-4 Helix VE 604/K/CCe
Арт.-№2539336
Вес, прим. m266 кг

Размеры и габаритные чертежи

Габаритный чертеж

Приведены примеры установок. Позиция распределительной коробки зависит от высоты насоса.

Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Номинальные внутренние диаметры трубы с напорной стороны RPD

R 2ВЅ

Номинальные внутренние диаметры трубы на стороне всасывания RPS

R 2ВЅ

Размеры H

1670 мм

Размеры H1

140 мм

Размеры H3

90 мм

Размеры HP

840 мм

Размеры HS

400 мм

Размеры L

1200 мм

Размеры L1

300 мм

Размеры LS

600 мм

Размеры P

780 мм

Размеры P1

639 мм

Размеры P3

300 мм

Размеры P4

20 мм

Размеры X

1200 мм

Характеристики

Характеристики

- - - -  включая резервный насос

Схема подключения

Схема подключения

Установка CCe

x0: Электроподключение к сети

x1: электропитание насосов; 1–3 – насос 1; 4–6 – насос 2

x2: Система управления насосом; 1–4 – насос 1; 5–8 – насос 2 и т. д.

x3: Беспотенциальные контакты (сигнализация); 1–3 – SBM (обобщенная сигнализация рабочего состояния); 4–6 – SSM (обобщенная сигнализация неисправности)

x4: Разъемы для датчиков: 1–2 – внешнее включение/выключение; 3–4 – защита от сухого хода; 5 – датчик (+); 6 – датчик входа (In); 7 – GND; 8 – аналоговый вход (+); 9 – аналоговый вход (In); 10–11 – заданное значение 2; 12–13 – заданное значение 3

x5: Аналоговые выходы: 1–2 – факт. давление (0...10 В)

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипCOR-4 Helix VE 604/K/CCe
Арт.-№2539336
Номер EAN4048482331867
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg266
Длина (нетто) mm1200
Ширина (нетто) mm780
Высота (нетто) mm1670
Вес (брутто) kg291
Длина (брутто) mm1200
Ширина (брутто) mm800
Высота (брутто) mm1875
Вид упаковкиЕвроподдон
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором, при этом каждый насос оснащен собственным частотным преобразователем. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

  • Прочная система, соответствующая всем требованиям DIN 1988 (EN 806)
  • Допуск WRAS/KTW/ACS для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
  • Высокоэффективная гидравлика насоса серии Helix VЕ в сочетании со стандартными электродвигателями класса IE4 IEC, а также со встроенным частотным преобразователем с воздушным охлаждением
  • Экономия электроэнергии благодаря широкому диапазону регулирования частотного преобразователя от 25 Гц до макс. 60 Гц
  • Максимальные качество регулирования и простота в управлении благодаря технологии «красная кнопка»
  • Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии подачи воды в соответствии с мощностными характеристиками электроники регулирования электродвигателя
  • Уплотнение вала посредством не зависящего от направления вращения скользящего торцового уплотнения в картриджном исполнении для простого технического обслуживания
  • Простой дизайн соединительного элемента обеспечивает прямой доступ к скользящему торцовому уплотнению
  • Сменная муфта для замены скользящего торцового уплотнения без необходимости демонтажа электродвигателя (от 7,5 кВт)
  • Гидравлическая часть всей установки с улучшенными показателями по потере давления
  • Детали, контактирующие с водой, не подвержены коррозии
  • Удобный в эксплуатации прибор управления/регулирования CCeс расширенными функциями, микрокомпьютерным управлением и программной памятью, графическим сенсорным дисплеем, предлагается с аналоговыми выходами для управления электронными насосами с ЧП
  • Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

  • Высоконапорные центробежные насосы из нержавеющей стали серии Helix VE
  • Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Запорная арматура на стороне всасывания и напорной стороне каждого насоса
  • Обратный клапан на напорной стороне каждого насоса
  • Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
  • Датчик давления (4 – 20 мА), напорная сторона
  • Манометр, напорная сторона
  • Автоматическая система управления насосом посредством полностью электронного

контроллера Comfort (CCe) в корпусе из листовой стали структуры RAL 7035, класс защиты IP 54, состоящем из внутреннего источника питания, микропроцессора с Soft-ПЛК, аналоговых и цифровых модулей вводов и выводов, для управления электронными насосами с ЧП.

Управление/индикация

  • Работающий в графическом режиме сенсорный дисплей с 3-цветной фоновой подсветкой для передачи сигналов о рабочем состоянии/неисправности/квитировании неисправности, а также управления через символьно-текстовое меню на шести языках (доступен выбор из 27 языков с европейскими и азиатскими символами)
  • Управление в режиме меню с текстом и отображением символов
  • Три уровня пользователей, индикация и возможность установки языка меню, паролей, эксплуатационных параметров, параметров регулировки
  • Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
  • В стандарте настраиваются три заданных значения, заданные значения 2 и 3 активируются контактом или по времени, внешнее указание заданных значений посредством сигнала 0/4 – 20 мА
  • Индикация состояния насоса и фактических значений давления
  • Запираемый на ключ главный выключатель
  • Возможен выбор режима с/без резервного насоса
  • Счетчик часов работы каждого насоса
  • Счетчик рабочих часов всей системы
  • Счетчик коммутационных операций каждого насоса
  • Счетчик коммутационных операций всей системы
  • Регистрирование последних 35 неисправностей с присвоением временной метки часами реального времени

Регулирование

  • Полностью автоматическое управление 1 – 6 частотно регулируемыми насосами посредством сравнения заданных и фактических значений
  • Аналоговые выходы 0 – 10 В для управления электронными насосами и частотным преобразователем, потенциометр для предварительной установки числа оборотов и светодиодная индикация аварийного режима для каждого привода
  • Суточный таймер, например для 2-го или 3-го заданного значения Заданное значение
  • Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
  • Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
  • Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
  • Автоматическая настраиваемая смена работы насосов
  • Переключение насосов для оптимизации времени работы каждого насоса по часам работы
    • Альтернатива: цикличное переключение насосов по истечении заданного времени без учета рабочих часов
    • Альтернатива по импульсу: каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
    • Альтернативно с предварительным выбором насоса: возможно присвоение одному насосу постоянного статуса главного насоса; все насосы пиковой нагрузки переключаются с оптимизацией по времени работы.
  • Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса)
    • Возможность активации/дезактивации
    • Возможность свободного выбора периода времени между двумя тестовыми режимами
  • Возможность свободного программирования времени блокировки
  • Возможность произвольной настройки частоты вращения

Контроль

  • Вывод фактического значения системы посредством аналогового сигнала 0 – 10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
  • Контроль целостности кабеля на участке датчика
  • Защитный выключатель электродвигателя/комбинация реле (термореле защиты электродвигателя от 5,5 кВт)
  • Автоматическое переключение рабочего насоса на резервный насос при неисправности
  • Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
  • Контроль максимальных и минимальных значений системы с задаваемым переключением по времени.
  • Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
  • Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
  • Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя

Интерфейсы

  • Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
  • Возможность переключения логики между SBM и SSM
  • Контакты для внешнего переключения установки ВКЛ./ВЫКЛ. и защиты от сухого хода
  • Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки
  • Входы для подсоединения защитного контакта обмотки (WSK)

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

  • Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА
  • Реле коммутационное для PTC защиты электродвигателя
  • Раздельная сигнализация рабочего состояния и неисправностей
  • Управляющий модуль DDC (внешняя смена насосов, внешний тестовый режим насоса, внешнее квитирование, внешнее подключение/отключение насосов пиковой нагрузки)
  • Буферный сетевой блок питания
  • Избыточный датчик
  • Подключение к системам управления зданием согласно VDI 3814

Рекомендуемые принадлежности (заказываются отдельно)

  • Опциональный комплект WMS для защиты от сухого хода
  • Гибкие соединительные трубопроводы или компенсаторы
  • Приемный резервуар в качестве разделителя систем
  • Мембранный напорный резервуар
  • Резьбовые крышки на системах с резьбовыми накопительными трубопроводами

Система шин (опционально)

  • BACnet, ProfiBus, шина LON, шина CAN, Modbus RTU, веб-сервер (Ethernet), GSM-модем
  • Возможна передача данных через GPRS-модем

Дополнительная информация по запросу

Применимые стандарты

  • Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
  • Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
  • EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
  • Электрическое оснащение машин EN 60204-1
  • EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
  • Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
  • ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
  • ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях, EN 61000-6-3
Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T50 В°C
Стандартное исполнение для рабочего давления pмакс16 бар
Число секций4
Количество резервных насосов1
Кол. рабочих насосов3
Мотор
Подключение к сети3~380/400/460 В, 50/60 Гц
Допустимый перепад напряжения400/50:+/-10%_380/60:+/-10%_460/60:+/-10% %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P21.50 кВт
Номинальный ток 3~400 В, 50 Гц IN3.80 A
Nominal current 3~380 V, 60 Hz I4.00 A
Nominal current 3~460 V, 60 Hz I3.30 A
КПД электродвигателя ηm 50% 85,7 %
КПД электродвигателя ηm 75% 86,5 %
КПД электродвигателя ηm 100% 86,5 %
Материалы
Корпус насоса1.4301 [AISI304]
Вал насоса1.4301 [AISI304]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSR 2ВЅ
Номинальные внутренние диаметры трубы с напорной стороны RPDR 2ВЅ
Данные для заказа
Вес, прим. m266 кг
ТипCOR-4 Helix VE 604/K/CCe
Арт.-№2539336
