Wilo-Comfort COR Helix VE.../CCe

Описание серии

Аналогично рисунку

Тип

Высокоэффективная, готовая к подключению установка для водоснабжения (нормальновсасывающая) с 2 - 6 параллельно подключенными, вертикально расположенными высоконапорными центробежными насосами из высококачественной стали в исполнении с сухим ротором серии Helix VE, где каждый насос оснащен встроенным частотным преобразователем с воздушным охлаждением, включая Comfort Controller CCe

Применение

• Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Прочная система с высоконапорными центробежными насосами из нержавеющей стали Helix VE со встроенным частотным преобразователем, диапазон регулирования от 25 Гц до 60 Гц
• Высокоэффективная гидравлическая часть насоса
• Вся система оптимизирована по потере давления
• Встроенная система распознавания сухого хода с автоматическим отключением посредством регулирующей электроники электродвигателя
• Максимальное качество регулирования прибором управления CCe с расширенными функциями, микрокомпьютерным управлением и сенсорным дисплеем

Технические характеристики

• Подключение к сети 3~400 В В± 10%, 50 Гц; 3~380/440 В В±10 %, 60 Гц
• Температура перекачиваемой жидкости макс. +50 В°C (по заказу +70 В°C)
• Макс. температура окружающей среды 40 В°C
• Рабочее давление 16 бар (по заказу 25 бар)
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1ВЅ" - DN 125
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 1ВЅ" - DN 125
• Диапазон частоты вращения 1500-3770 1/мин
• Класс защиты: IP 54
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия электроснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):
  • питьевая и подогретая питьевая вода;
  • охлаждающая вода;
  • вода для пожаротушения
  Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует DIN 1988 (EN 806)

Оснащение/функции

• 2–6 насосов на установку серий Helix VE 4 – Helix VE 16, со стандартными электродвигателями, эквивалентными IE4, и бесступенчатым регулированием посредством встроенного частотного преобразователя для каждого насоса
• Автоматическая система управления насосом посредством контроллера Comfort CCe
• Детали, контактирующие с водой, не подвержены коррозии
• Опорная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Запорная арматура на стороне всасывания и напорной стороне каждого насоса
• Обратный клапан на напорной стороне каждого насоса
• Мембранный напорный резервуар 8 л, PN16, напорная сторона
• Датчик давления, напорная сторона
• Манометр, напорная сторона
• Опционально с защитой от сухого хода с манометром, всасывающая сторона

Описание/конструкция

• Фундаментная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяются от 2 до 6 насосов серий Helix VE 4.., 6.., 10.., 16.., с параллельным подключением. Частотные преобразователи с воздушным охлаждением, смонтированные на моторе насоса, обеспечивают для каждого насоса данных серий бесступенчатый режим регулирования в диапазоне от 25 Гц до макс. 60 Гц. Все контактирующие с перекачиваемой средой детали для Helix VE 4.., 6.., 10.., 16.. из нержавеющей стали. Другие исполнения – по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой средой
• Арматура: Все насосы серий VE 4.., 6.., 10.., 16.. на стороне всасывания и с напорной стороны оснащены шаровой запорной арматурой со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском DVGW/KTW.
• Мембранный напорный бак: 8 л/PN16, установить со стороны конечного давления. С мембраной из бутилового каучука, с допуском DVGW/KTW, отвечающий требованиям закона о безопасности пищевых продуктов в целях осмотра и проверки, с системой опорожнения и арматурой расхода с допуском DVGW/KTW согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального контроллера CCe
• Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
• Прибор управления/регулятор: В серийном исполнении установка оснащается контроллером Comfort CCe

Материалы

Для серий с Helix VE 4 — VE 16:

• Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
• Корпус насоса из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4057
• 1.4404 защитная втулка вала
• Уплотнительные кольца из EPDM (уплотнение FKM по запросу)
• Система трубопроводов из нержавеющей стали 1.4571

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации
• Транспортные проушины для монтажа, выполняемого заказчиком собственными силами

Рекомендации по выбору и монтажу

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. допустимое входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0

Редукционный клапан

Колебания входного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и нулевым напором одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана

Расход

До 155 м³/ч (43 л/с), расчет параметров установки - по DIN 1988 (EN 806); с резервным насосом до 185 м³/ч (51 л/с) при его работе в качестве дополнительного насоса пиковой нагрузки

Устройство защитного отключения при перепаде напряжения

При установке устройств защитного отключения при перепаде напряжения в сочетании с частотными преобразователями необходимо учитывать, что только универсальная защита отключения соответствует стандартам DIN/VDE 0664

Защита от сухого хода Wilo-WMS

У используемых насосов серии Helix VE уже имеется встроенная система распознавания сухого хода в качестве защитного устройства насоса. Тем не менее требуется установка защиты от сухого хода, если установки повышения давления подключены непосредственно к общественной системе водоснабжения; За счет этого предотвращается возможное понижение входного давления в подающем трубопроводе до значений ниже 1,0 бар. Просьба заказать это при заказе установки повышения давления. В таком случае WMS встраивается на заводе в установку повышения давления, соединяется электрокабелями, после чего в рамках окончательного тестирования установки проверяется на правильность функционирования.

Стандарты/директивы

Установка в целом соответствует следующим требованиям

• DIN 1988, часть 5
• DIN 1988, часть 6* (**)

* Необходимо следовать указаниям DIN 1988 (EN 806) и предприятий водоснабжения. Электронные компоненты установки соответствует требованиям

• VDE 0100, часть 430/часть 540
• VDE 0110, часть 1/часть 2
• VDE 0660, часть 101/часть 107 и
• DIN 40719/IEC 754

Для использования и эксплуатации установки повышения давления всегда следует соблюдать предписания DIN 1988 (EN 806). (**)Это не действительно для установок пожаротушения согласно DIN 14462. Просьба запросить их отдельно

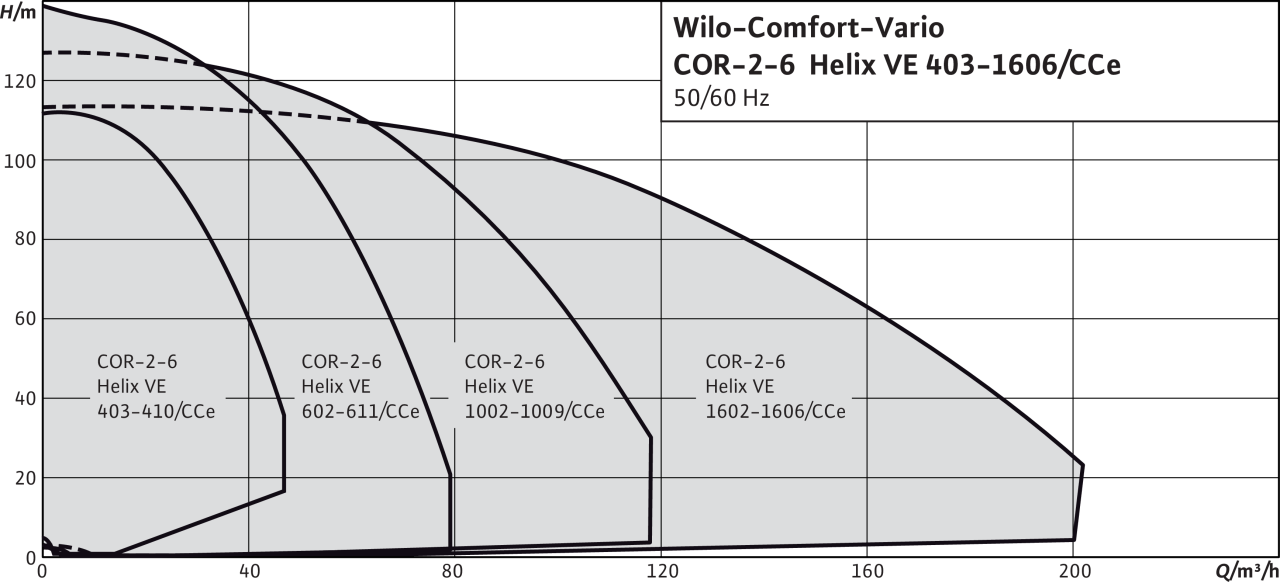

Рабочее поле

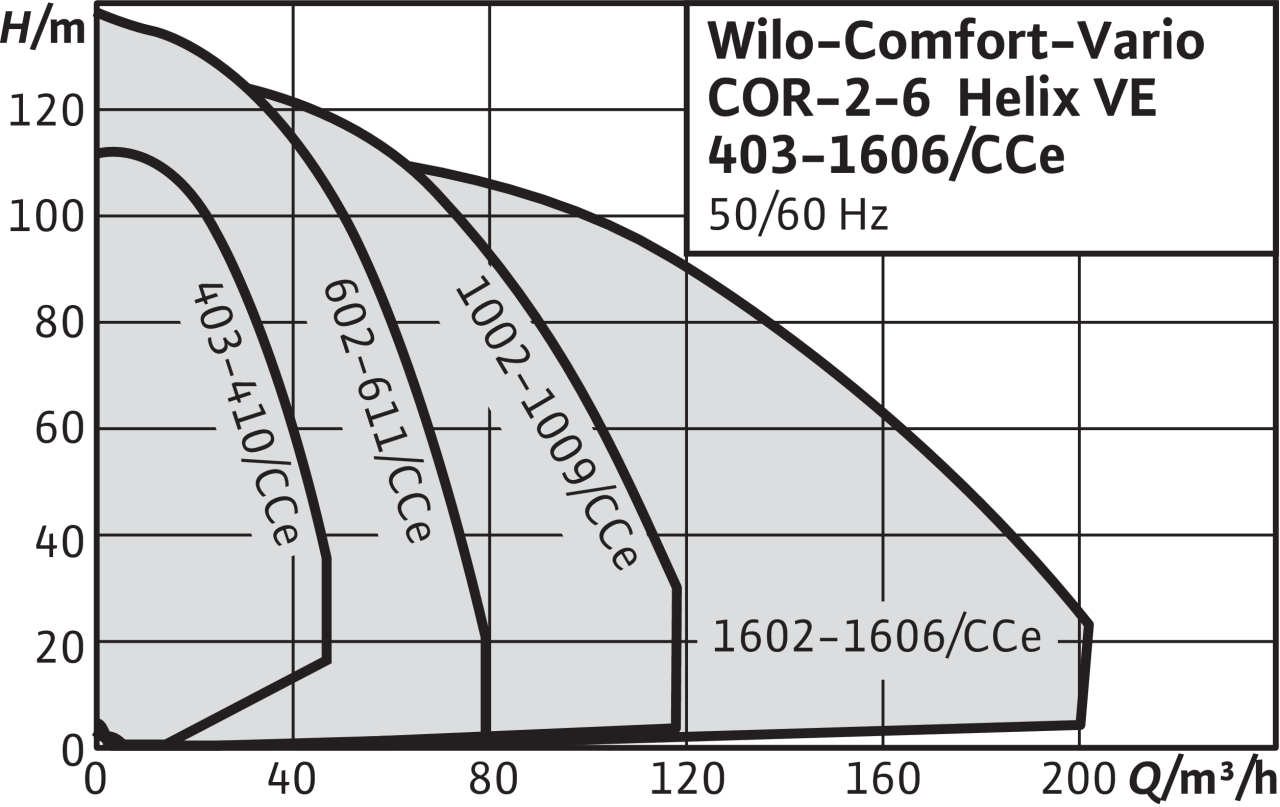

Рабочее поле
