COR-6 MVI 7001/1/CC
Производитель — Wilo
Оценка (средняя 5)
Технический паспорт Характеристики - - - -  включая резервный насос Габаритный чертеж Приведены примеры установок. Позиция распределительной коробки зависит от высоты насоса. Принадлежности (заказываются отдельно): Опционный комплект...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — COR-6 MVI 7001/1/CC

Технический паспорт

Характеристики

- - - -  включая резервный насос

Габаритный чертеж

Приведены примеры установок. Позиция распределительной коробки зависит от высоты насоса.

Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Допустимая перекачиваемая среда (другие среды по запросу)
Питьевая и подогретая питьевая вода
Охлаждающая вода
Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*)
Мощность
Частота вращения n2850 об/мин
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax16 бар
Входное давление pмакс.10 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 250
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 250
Число секций1
Количество резервных насосов1
Кол. рабочих насосов5
Мотор
Класс изоляцииF
Степень защитыIP 55
Подключение к сети3~400 V, 50 Hz
Номинальная мощность электродвигателя P24.00 кВт
Номинальный ток 3~230 В, 50 Гц IN13.50 A
Номинальный ток 3~400 В, 50 Гц IN7.80 A
КПД электродвигателя ηm 50% 84,3 %
КПД электродвигателя ηm 75% 85,7 %
КПД электродвигателя ηm 100% 85,8 %
Материалы
Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Вал насоса1.4057 [AISI431]
Рабочее колесо1.4301 [AISI304]
Статическое уплотнениеEPDM
Mechanical sealU3BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 250
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 250
Данные для заказа
ИзделиеWilo
ТипCOR-6 MVI 7001/1/CC
Арт.-№2523293
Вес, прим. m1,401 кг

Размеры и габаритные чертежи

Габаритный чертеж

Приведены примеры установок. Позиция распределительной коробки зависит от высоты насоса.

Принадлежности (заказываются отдельно): Опционный комплект WMS для защиты от сухого хода

Поверхность для установки: ровная и горизонтальная

Место установки: сухое, хорошо проветриваемое и защищенное от замерзания

Количество резервных насосов

1

Кол. рабочих насосов

5

Размеры H

1705 мм

Размеры H1

268 мм

Размеры H3

128 мм

Размеры HP

959 мм

Размеры L

3000 мм

Размеры L1

500 мм

Размеры LS

760 мм

Размеры P

1640 мм

Размеры P1

1300 мм

Размеры P3

650 мм

Номинальные внутренние диаметры трубы с напорной стороны RPD

DN 250

Номинальные внутренние диаметры трубы на стороне всасывания RPS

DN 250

Размеры X

3000 мм

Вес, прим. m

1,401 кг

Характеристики

Характеристики

- - - -  включая резервный насос

Схема подключения

Схема подключения

Система CC, прямой пуск

x0: Электроподключение к сети

x1: электропитание насосов; 1–3 – насос 1; 4–6 – насос 2

x2: подключение WSK/PTC: 1–2 – насос 1; 3–4 – насос 2; и т. д.

x3: беспотенциальные контакты: 1–3 – SBM (обобщенная сигнализация рабочего состояния); 4–6 – SSM (обобщенная сигнализация неисправности)

x4: разъемы для датчиков: 1–2 – внешнее включение/выключение; 3–4 – защита от сухого хода; 5 – датчик (+); 6 – датчик входа (In); 7 – GND; 8 – аналоговый вход (+); 9 – аналоговый вход (In); 10–11 – заданное значение 2; 12–13 – заданное значение 3

x5: аналоговые выходы: 1–2 – факт. давление (0...10 В); 3–4 – фактическая частота (0...10 В)

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипCOR-6 MVI 7001/1/CC
Арт.-№2523293
Номер EAN4016322805113
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg1401
Длина (нетто) mm3000
Ширина (нетто) mm1695
Высота (нетто) mm1705
Вес (брутто) kg1467
Длина (брутто) mm3100
Ширина (брутто) mm1720
Высота (брутто) mm1910
Вид упаковкиТранспортировочные полозья
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

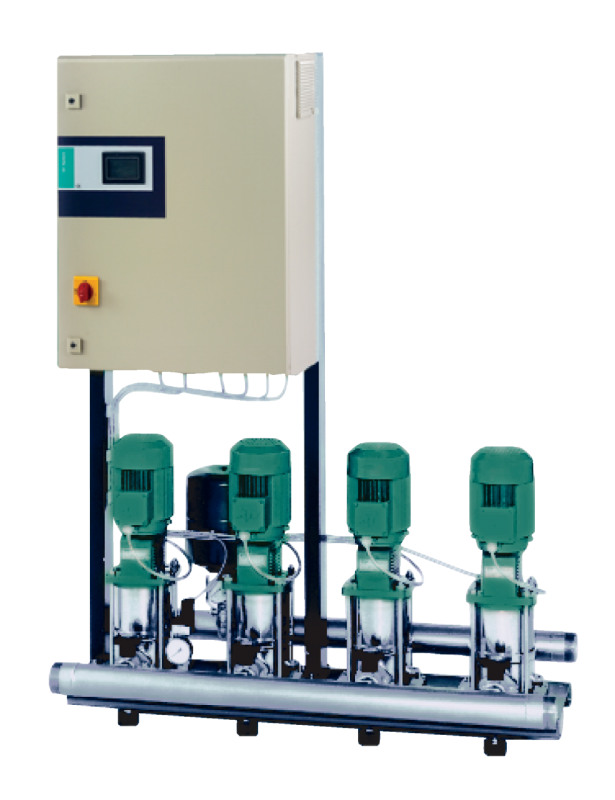

Компактная установка повышения давления согласно стандарту DIN 1988 и DIN EN 806, для прямого или опосредованного подсоединения. Состоит из нормальновсасывающих параллельно подключенных вертикальных высоконапорных центробежных насосов из нержавеющей стали с сухим ротором. Готовность к подключению, установка на опорной раме с системой трубопроводов из нержавеющей стали, включая прибор управления со всеми необходимыми измерительными и регулировочными устройствами.

Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах.

Для перекачивания питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Особенности/преимущества продукции

  • Удобная система, соответствующая всем требованиям DIN 1988 (EN 806)
  • Допуск WRAS/KTW для всех деталей, находящихся в контакте с перекачиваемой жидкостью (исполнение EPDM)
  • Насосы серии Multivert MVI в сочетании со стандартными электродвигателями класса IE2 IEC (от 0,75 кВт)
  • Не зависящее от направления вращения скользящее торцовое уплотнение насосов
  • Детали, контактирующие с водой, не подвержены коррозии
  • Удобный в эксплуатации прибор управления/регулирования CC-FC с расширенными функциями, микрокомпьютерным управлением и программной памятью, графическим сенсорным дисплеем, предлагается с частотным преобразователем для бесступенчатого регулирования главного насоса
  • Заводская проверка и предварительная установка оптимального рабочего диапазона (включая сертификат о приемке в соответствии с EN10204 - 3.1)

Оснащение/ функции

  • Высоконапорные центробежные насосы из нержавеющей стали серии Multivert MVI
  • Опорная рама из электролитически оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
  • Запорная арматура на стороне всасывания и напорной стороне каждого насоса
  • Обратный клапан на напорной стороне каждого насоса
  • Мембранный напорный резервуар 8 л, PN16, вкл. проточное оборудование, соответствующее стандарту DIN 4807, напорная сторона
  • Датчик давления (4 – 20 мА), напорная сторона
  • Манометр, напорная сторона
  • Автоматическая система управления насосом посредством полностью электронного

контроллера Comfort (CC-FC) в корпусе из листовой стали структуры RAL 7035, класс защиты IP 54, состоящем из внутреннего источника питания, ЦП, ЧП, аналоговых и цифровых модулей ввода и вывода.

Управление/индикация

  • Работающий в графическом режиме сенсорный дисплей с 3-цветной фоновой подсветкой для передачи сигналов о рабочем состоянии/неисправности/квитировании неисправности, а также управления через символьно-текстовое меню на шести языках (доступен выбор из 27 языков с европейскими и азиатскими символами)
  • Управление в режиме меню с текстом и отображением символов
  • Три уровня пользователей, индикация и возможность установки языка меню, паролей, эксплуатационных параметров, параметров регулировки
  • Заводские предварительные установки параметров для упрощения ввода в эксплуатацию
  • В стандарте настраиваются три заданных значения, заданные значения 2 и 3 активируются контактом или по времени, внешнее указание заданных значений посредством сигнала 0/4 – 20 мА
  • Индикация состояния насоса и фактических значений давления
  • Запираемый на ключ главный выключатель
  • Возможен выбор режима с/без резервного насоса
  • Счетчик часов работы каждого насоса
  • Счетчик рабочих часов всей системы
  • Счетчик коммутационных операций каждого насоса
  • Счетчик коммутационных операций всей системы
  • Регистрирование последних 35 неисправностей с присвоением временной метки часами реального времени

Регулирование

  • Полностью автоматические управление 1 – 6 нерегулируемыми насосами посредством сравнения заданных и фактических значений
  • Частотный преобразователь с синус-фильтром для бесступенчатого регулирования главного насоса
  • Суточный таймер, например для 2-го или 3-го заданного значения Заданное значение
  • Автоматическое, зависимое от нагрузки подключение от 1 до n насос(ов) пиковой нагрузки в зависимости от регулируемых величин давления: постоянное, p-c
  • Возможность свободного выбора режима работы насосов (ручной, выкл., автоматический)
  • Выключатель «ручной-0-автоматический»: предварительный выбор режима работы для каждого насоса и ручной режим при неисправности регулирования «Ручной» (аварийный/тестовый режим от сети, имеется защита электродвигателя), «O» (насос отключен, включение посредством системы управления невозможно) и «Автоматический» (насос деблокирован для автоматического режима посредством системы управления)
  • Автоматическая настраиваемая смена работы насосов
  • Переключение насосов для оптимизации времени работы каждого насоса по часам работы
    • Альтернатива: цикличное переключение насосов по истечении заданного времени без учета рабочих часов
    • Альтернатива по импульсу: каждый раз при изменении задаваемых условий работы происходит переключение главного насоса без учета рабочих часов
    • Альтернативно с предварительным выбором насоса: возможно присвоение одному насосу постоянного статуса главного насоса; все насосы пиковой нагрузки переключаются с оптимизацией по времени работы.
  • Автоматический настраиваемый тестовый режим насоса (функция кратковременного включения насоса)
    • Возможность активации/дезактивации
    • Возможность свободного выбора периода времени между двумя тестовыми режимами
  • Возможность свободного программирования времени блокировки
  • Возможность произвольной настройки частоты вращения

Контроль

  • Вывод фактического значения системы и фактической частоты частотного преобразователя посредством аналогового сигнала 0–10 В для обеспечения дополнительной возможности измерения/индикации; 10 В соответствуют конечному значению датчика
  • Контроль целостности кабеля на участке датчика
  • Защитный выключатель электродвигателя/комбинация реле (термореле защиты электродвигателя от 5,5 кВт)
  • Автоматическое переключение рабочего насоса на резервный насос при неисправности
  • Контроль максимальных и минимальных значений системы посредством настраиваемых времени задержки и пределов
  • Контроль максимальных и минимальных значений системы с задаваемым переключением по времени.
  • Проверка нулевой подачи для отключения установки, если не происходит водозабор (возможность настройки параметра)
  • Функция заполнения трубы для заполнения пустых труб (первое заполнение потребительского трубопровода)
  • Защита от сухого хода посредством контакта, например, для поплавкового или манометрического выключателя

Интерфейсы

  • Беспотенциальные контакты для обобщенной сигнализации рабочего состояния и неисправности SBM/SSM
  • Возможность переключения логики между SBM и SSM
  • Контакты для внешнего переключения установки ВКЛ./ВЫКЛ. и защиты от сухого хода
  • Внешнее включение/выключение посредством контакта для дезактивации автоматического режима установки
  • Входы для подсоединения защитного контакта обмотки (WSK)

Опциональные принадлежности (установка на заводе-изготовителе или позднее после технического выяснения)

  • Преобразователь сигналов с 0/2 – 10 В/ на 0/4 – 20 мА
  • Реле коммутационное для PTC защиты электродвигателя
  • Раздельная сигнализация рабочего состояния и неисправностей
  • Управляющий модуль DDC (внешняя смена насосов, внешний тестовый режим насоса, внешнее квитирование, внешнее подключение/отключение насосов пиковой нагрузки)
  • Буферный сетевой блок питания
  • Избыточный датчик
  • Устройство плавного пуска для насосов пиковой нагрузки
  • Подключение к системам управления зданием согласно VDI 3814

Рекомендуемые принадлежности (заказываются отдельно)

  • Опциональный комплект WMS для защиты от сухого хода
  • Гибкие соединительные трубопроводы или компенсаторы
  • Приемный резервуар в качестве разделителя систем
  • Мембранный напорный резервуар
  • Резьбовые крышки на системах с резьбовыми накопительными трубопроводами

Система шин (опционально)

  • BACnet, ProfiBus, шина LON, шина CAN, Modbus RTU, веб-сервер (Ethernet), GSM-модем
  • Возможна передача данных через GPRS-модем

Дополнительная информация по запросу

Применимые стандарты

  • Технические правила для установок питьевой воды (TRWI) DIN 1988 (EN806)
  • Мембранный напорный резервуар/расширительные мембранные резервуары DIN 4807
  • EN 50178 – оснащение сильноточных установок электронными эксплуатационными материалами
  • Электрическое оснащение машин EN 60204-1
  • EN 60335-1 – техника безопасности электроприборов бытового и тому подобного назначения
  • Сочетания коммутационных приборов низкого напряжения EN 60439-1/ 61439-1
  • ЭМС - помехоустойчивость в промышленных зонах EN 61000-6-2
  • ЭМС, создаваемые помехи в жилых зонах, зонах деловой и предпринимательской активности, а также на малых предприятиях EN 61000-6-3 (до 22,0 кВт, для этого используется EN 61000-6-4 – создаваемые помехи в промышленных зонах)
Допустимая перекачиваемая среда (другие среды по запросу)
Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода - по запросу*)
Мощность
Частота вращения n2850 об/мин
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Стандартное исполнение для рабочего давления pмакс16 бар
Входное давление pмакс.10 бар
Число секций1
Количество резервных насосов1
Кол. рабочих насосов5
Мотор
Подключение к сети3~400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P24.00 кВт
Номинальный ток 3~230 В, 50 Гц IN13.50 A
Номинальный ток 3~400 В, 50 Гц IN7.80 A
КПД электродвигателя ηm 50% 84,3 %
КПД электродвигателя ηm 75% 85,7 %
КПД электродвигателя ηm 100% 85,8 %
Материалы
Корпус насосаEN-GJL-250 (с катафорезным покрытием )
Вал насоса1.4057 [AISI431]
Рабочее колесо1.4301 [AISI304]
Статическое уплотнениеEPDM
Mechanical sealU3BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSDN 250
Номинальные внутренние диаметры трубы с напорной стороны RPDDN 250
Данные для заказа
Вес, прим. m1,401 кг
ТипCOR-6 MVI 7001/1/CC
Арт.-№2523293

Купить COR-6 MVI 7001/1/CC в регионе Ярославль.
