Wilo-Comfort CO-/COR-MVI.../CC

Описание серии

Аналогично рисунку

Тип

Установка повышения давления с 2–6 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали

Применение

• полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах;
• Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Удобная система в соответствии DIN 1988
• 2-6 параллельно включенных вертикальных высоконапорных центробежных насоса из нержавеющей стали серии MVI
• Удобный в эксплуатации прибор управления/регулирования «CC» с микрокомпьютерным управлением и программной памятью, полностью графическим сенсорным дисплеем и возможностью ввода рабочих параметров через меню; при использовании установок COR с частотными преобразователями для регулирования частоты вращения основного насоса

Технические характеристики

• Подключение к 3-фазной сети 230 В/400 В В± 10%, 50 Гц
• Температура перекачиваемой жидкости макс. 50 В°C (по заказу 70 В°C)
• Рабочее давление 16 бар (по заказу 25 бар)
• Входное давление 10 бар
• Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1ВЅ" - DN 200
• Номинальный внутренний диаметр для подсоединения со стороны подвода R 1ВЅ" - DN 200
• Частота вращения 2850 об/мин
• Класс защиты IP 54 (прибор управления CC)
• Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
• Допустимые перекачиваемые среды (другие среды по запросу):
  • питьевая и подогретая питьевая вода;
  • охлаждающая вода;
  • вода для пожаротушения
  Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы

Оснащение/функции

• 2-6 насосов серии MVI на установку
• Автоматическое управление насосами через CC-контроллер
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для изоляции корпусного шума
• Запорная арматура на стороне всасывания и с напорной стороны каждого насоса
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN16, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр со стороны подводящего трубопровода, приобретается опционально
• Манометр со стороны отводящего трубопровода
• Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция

• Фундаментная рама: оцинкованная с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется от 2 до 6 параллельно подключенных насосов серий MVI 2 – MVI 95. Все детали этих насосов, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали или, начиная с MVI 16.., из серого чугуна (с катафорезным покрытием) или нержавеющей стали по запросу.
• Арматура: каждый насос на стороне всасывания и с напорной стороны оснащен шаровой запорной арматурой со знаком технического контроля DVGW или кольцевыми запорными клапанами и, с напорной стороны, обратным клапаном с допуском DVGW.
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и арматурой расхода согласно DIN 4807.
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Comfort-контроллера
• Индикация давления: со стороны входного и конечного давления с помощью манометра ø 63 мм. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее контроллера Comfort.
• Прибор управления/регулятор: в серийном исполнении установка оснащается регулятором Comfort CC. Версия COR поставляется дополнительно с частотным преобразователем.

Материалы

MVI 1.. до 16..-6

• Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..-6 только из 1.4301)
• Корпус насоса из нержавеющей стали 1.4301/1.4404
• Вал из нержавеющей стали 1.4301/1.4404
• Уплотнение EPDM (EP 851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Основание насоса EN-GJL-250
• Система трубопроводов из нержавеющей стали 1.4571

MVI 16.. – 95..

• Рабочие колеса из нержавеющей стали 1.4301/1.4404
• Секции из нержавеющей стали 1.4301/1.4404
• Корпус насоса EN-GJL-250/1.4404
• Вал из нержавеющей стали 1.4057/1.4404
• Уплотнение EPDM (EP 851)/FKM (Viton)
• Крышка корпуса из нержавеющей стали 1.4301/1.4404
• Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
• Скользящее торцовое уплотнение из графита/карбида вольфрама, SiC/графита
• Напорный кожух из нержавеющей стали 1.4301/1.4404
• Подшипники из карбида вольфрама
• Система трубопроводов из нержавеющей стали 1.4571

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Опции

В серийном исполнении без обшивки. Звукоизоляционная крышка - по запросу.

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания приточного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и напором при нулевой подаче одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана

Автоматический предохранительный выключатель, действующий при появлении тока утечки

При установке автоматических предохранительных выключателей, действующих при появлении тока утечки (в сочетании с частотными преобразователями), необходимо учитывать, что данное устройство должно быть чувствительным ко всем видам тока и соответствовать стандартам DIN/VDE 0664.

При выборе установки следует учитывать максимально допустимое приточное давление (см. технические характеристики). Максимальное приточное давление рассчитывается как максимальное рабочее давление системы за вычетом макс. напора насоса при Q = 0

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 5+6

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

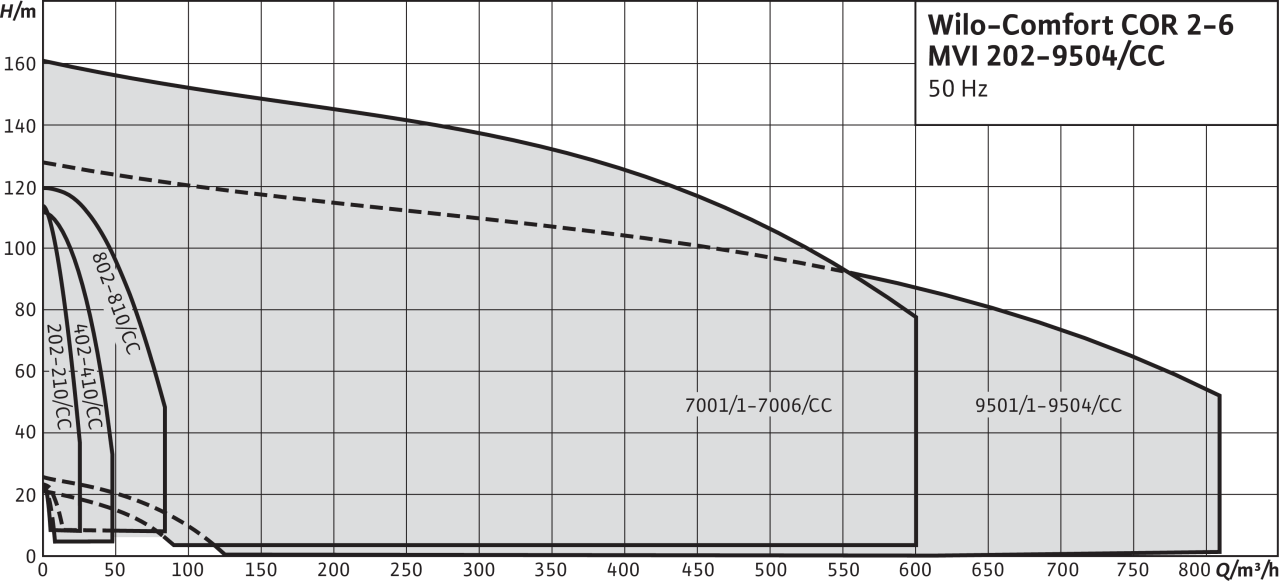

Рабочее поле

Рабочее поле
