FLA-1 Helix V 1611 PN16
Производитель — Wilo
Оценка (средняя 4)
Технический паспорт Характеристики Габаритный чертеж Мощность Макс. температура перекачиваемой жидкости T 50 В°C Температура окружающей среды, макс. T 40 В°C Максимальное рабочее давление p max 16 бар Номинальные внутренние...
Запросить консультацию
Заказать продукцию
Характеристики
Характеристики — FLA-1 Helix V 1611 PN16

Технический паспорт

Характеристики

Габаритный чертеж

Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Максимальное рабочее давление pmax16 бар
Номинальные внутренние диаметры трубы на стороне всасывания RPSRp 2
Номинальные внутренние диаметры трубы с напорной стороны RPDR 1ВЅ
Число секций11
Количество резервных насосов0
Кол. рабочих насосов1
Мотор
Подключение к сети3~400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P27.50 кВт
Номинальный ток 3~400 В, 50 Гц IN13.70 A
КПД электродвигателя ηm 50% 89,8 %
КПД электродвигателя ηm 75% 90,5 %
КПД электродвигателя ηm 100% 90,1 %
Материалы
Корпус насоса1.4301 [AISI304]
Вал насоса1.4301 [AISI304]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Данные для заказа
ИзделиеWilo
ТипFLA-1 Helix V 1611 PN16
Арт.-№2534426
Вес, прим. m191 кг

Размеры и габаритные чертежи

Габаритный чертеж

Номинальные внутренние диаметры трубы с напорной стороны RPD

R 1ВЅ

Номинальные внутренние диаметры трубы на стороне всасывания RPS

Rp 2

Размеры H

1705 мм

Размеры H1

215 мм

Размеры H3

125 мм

Размеры HP

1612 мм

Размеры HS

600 мм

Размеры L

800 мм

Размеры L1

862 мм

Размеры L2

270 мм

Размеры L3

400 мм

Размеры LS

600 мм

Размеры P

760 мм

Размеры P1

787 мм

Размеры P3

800 мм

Размеры P4

125 мм

Характеристики

Характеристики

Схема подключения

Схема подключения

Система FLA, прямой пуск

X0: Электроподключение к сети

X1: Подсоединение насоса

X2: Манометрический выключатель/контур датчика предельных значений

X3: защита от недостатка воды; 1, 2 – поплавковый выключатель, датчик уровня; 1, 2, 3 – электроды уровня

X5: беспотенциальный контакт; 1, 2, 3 – вкл. насоса (кроме тестового режима)

X8: беспотенциальный контакт; 1, 2 – готовность к работе; 3, 4 – вкл. насоса; 5, 6, 7 – обобщенная сигнализация неисправности; 8, 9 – контроль аварийного перелива (поплавковый выключатель); 10, 11 – контроль аварийного перелива (сигнализация)

X9: беспотенциальный контакт; 1, 2 – контроль сети питания

X10: Сервисные клеммы (внимание: 230 В перем. тока при запуске насоса)

Данные для заказа

Данные для заказа
ИзделиеWilo
ТипFLA-1 Helix V 1611 PN16
Арт.-№2534426
Номер EAN4048482206929
ЦветЗеленый/черный/серебристый
Минимальное количество для заказа1
Единица минимального кол-ва для заказаPCE
Вес (нетто) kg191
Длина (нетто) mm917
Ширина (нетто) mm800
Высота (нетто) mm1705
Вес (брутто) kg216
Длина (брутто) mm1300
Ширина (брутто) mm1050
Высота (брутто) mm1850
Вид упаковкиСпециальная палета
Свойства упаковкиТранспортировочная упаковка
Штук на поддон1
Количество на один слой1

Описание изделия

Полный текст

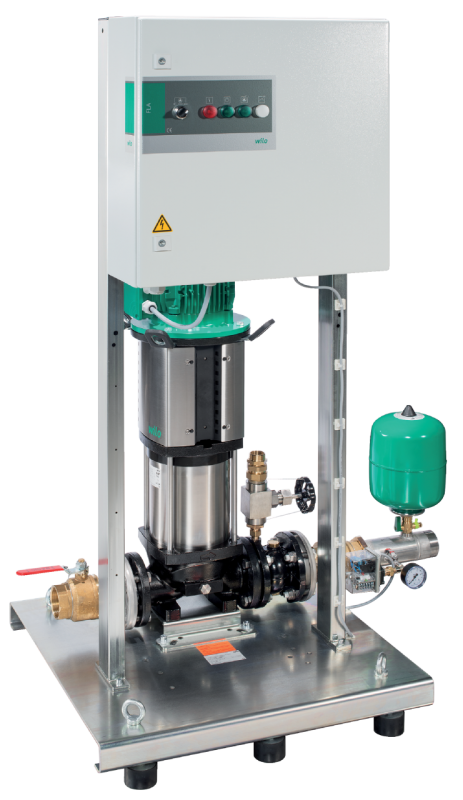

Установка повышения давления с непрямым подключением, представляющая собой автоматическую компактную установку для пожаротушения.

Комплектация:

Нормальновсасывающий многоступенчатый высоконапорный центробежный насос в вертикальном исполнении. Рабочие и ведущие колеса, а также ступенчатый корпус из нержавеющей стали. Вся высокоэффективная серия Helix оснащается удобным в обслуживании скользящим торцовым уплотнением (X-Seal) кассетной конструкции и стандартным уплотнением. Гибкий дизайн промежуточного корпуса обеспечивает непосредственный доступ к скользящему торцевому уплотнению. Стандартизированные электродвигатели IE2, 3-фазные, 2-полюсные.

Мембранный напорный бак (объем 8 л), интегрированный обратный клапан, запорные арматуры с всасывающей и напорной стороны (в открытом состоянии опломбированы), манометр, манометрический переключатель для автоматического управления установкой.

В серийном исполнении с защитой насоса без вспомогательной энергии, посредством отбора минимальных объемов через байпас.

Прибор управления FLA для установок пожаротушения согл. DIN14462. Объем функций и соответствие в контексте DIN14462 подтверждены согласно отчету о проверке TÜV.

Прибор управления интегрирован в корпус из листовой стали.

Встроенное реле электродвигателя, предназначенное только для сигнализации неисправностей. В тестовом режиме реле электродвигателя активировано.

Переключатель Ручной режим-Автоматический режим. В автоматическое режиме управление насосом осуществляется от манометрического переключателя, возможно опциональное расширение системы до макс. 8 датчиков (последовательное подключение), например, внешнего включения/выключения, датчиков предельных значений и т.д. (более 8 датчиков - по запросу). Все сигналы датчиков, которые могут привести к пуску насоса, контролируются на обрыв провода и короткое замыкание.

Установка с программируемым таймером для регулярных пробных пусков.

Реле защиты от сухого хода, напр., для подключения поплавкового датчика отсутствия воды в накопительных резервуарах WILO FLA, электродов, манометрических переключателей и т.д. Состояние отсутствия воды сопровождается только сигнализацией неисправности. В тестовом режиме контроль отсутствия воды активирован.

С сигнальными лампами готовности к работе (зеленая), насос ВКЛ. (зеленая), неисправности (красная), запроса насоса (белая), а также беспотенциальными контактами готовности к работе, общей неисправности (возможна подача общего сигнала) и насос ВКЛ.

В контексте основополагающих требований директивы 2004/108/ЕС (электромагнитная совместимость) подходит для применения в промышленных и жилых сферах.

Установка смонтирована на фундаментной раме, готова к подключению к электросети и внешней системе трубопроводов.

Заказчик должен обеспечить, чтобы на каждом стенном гидранте не превышалось давление истечения в 8 бар и давление покоя в 12 бар.

Мощность
Макс. температура перекачиваемой жидкости T50 В°C
Температура окружающей среды, макс. T40 В°C
Число секций11
Количество резервных насосов0
Кол. рабочих насосов1
Мотор
Подключение к сети3~400 V, 50 Hz
Допустимый перепад напряженияВ±10 %
Класс изоляцииF
Степень защитыIP 55
Номинальная мощность электродвигателя P27.50 кВт
Номинальный ток 3~400 В, 50 Гц IN13.70 A
КПД электродвигателя ηm 50% 89,8 %
КПД электродвигателя ηm 75% 90,5 %
КПД электродвигателя ηm 100% 90,1 %
Материалы
Корпус насоса1.4301 [AISI304]
Вал насоса1.4301 [AISI304]
Рабочее колесо1.4307 [AISI304L]
Статическое уплотнениеEPDM
Mechanical sealQ1BE3GG
Подключения
Номинальные внутренние диаметры трубы на стороне всасывания RPSRp 2
Номинальные внутренние диаметры трубы с напорной стороны RPDR 1ВЅ
Данные для заказа
Вес, прим. m191 кг
ТипFLA-1 Helix V 1611 PN16
Арт.-№2534426

Купить FLA-1 Helix V 1611 PN16 в регионе Ярославль.
