Wilo-FLA-1

Описание серии

Аналогично рисунку

Тип

Установка повышения давления для устройств пожаротушения с непосредственным подсоединением согласно DIN 14462.

С вертикальными высоконапорными центробежными насосами из нержавеющей стали с сухим ротором

Применение

Автоматизированная система водоснабжения для установок пожаротушения с настенными гидрантами типа «F» в жилых, производственных и общественных зданиях, гостиницах, больницах, торговых центрах, а также в офисных и промышленных зданиях

Обозначение

Особенности/преимущества продукции

• Надежная установка, в которую входят 1-2 высоконапорных центробежных насоса из нержавеющей стали Helix V или MVI, соответствующие требованиям DIN 1988 и DIN 14462
• Абсолютная эксплуатационная надежность двухнасосных установок благодаря 100 %-ному резервированию
• Простая настройка и надежность эксплуатации благодаря устройству управления FLA
• Предварительно отрегулированный дроссельный клапан на напорной стороне насоса обеспечивает защиту насоса при незначительном расходе

Технические характеристики

• Подключение к сети 3~ 400 В, 50 Гц
• Температура перекачиваемой жидкости макс. 50 В°C
• Рабочее давление 10 или 16 бар
• Входное давление из накопительного резервуара < 1 бар
• Номинальный внутренний диаметр для подсоединения с напорной стороны R 2" - DN 125
• Номинальный внутренний диаметр для подсоединения на стороне всасывания Rp 2"- DN 125
• Класс защиты устройства управления IP 54

Оснащение/функции

• Насос серии Helix V 16, 22, 36, 52 или MVI 70, оснащенный электродвигателем класса IE2
• Автоматическое управление насосами с помощью устройства управления FLA
• Детали, контактирующие с перекачиваемой средой, устойчивы к воздействию коррозии
• Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими изоляцию корпусного шума
• Система трубопроводов из нержавеющей стали 1.4301
• Шаровой запорный кран редуктора или кольцевая задвижка на стороне всасывания и напорной стороне насоса
• Обратный клапан с напорной стороны
• Дроссельный клапан из нержавеющей стали 1.4571 на стороне всасывания насоса
• Манометрический выключатель с напорной стороны
• Манометр с напорной стороны
• Мембранный напорный бак 8 л, PN16, расположенный на напорной стороне
• Принадлежности: Приемный резервуар с естественной вентиляцией в соответствии с DIN 14462, со свободным выпускным отверстием в соответствии с EN 13077, тип AB в соответствии с DIN EN 1717

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

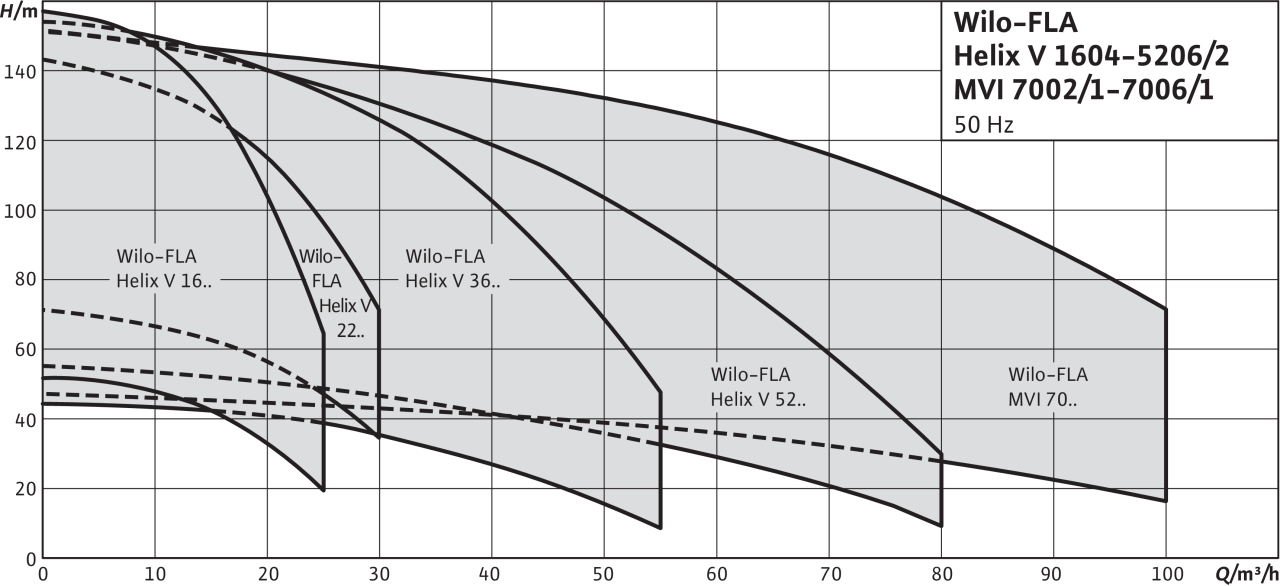

Рабочее поле

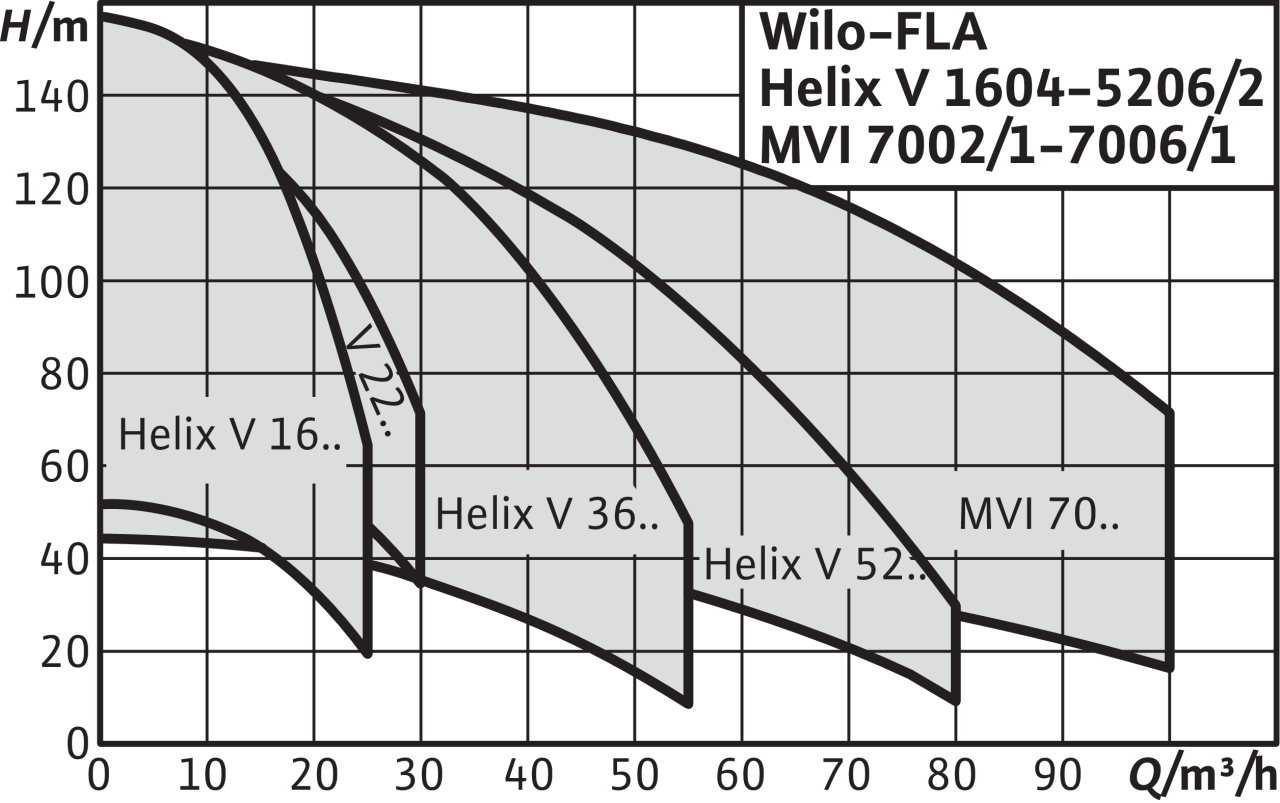

Рабочее поле
