Wilo-Heatfixx

Характеристики

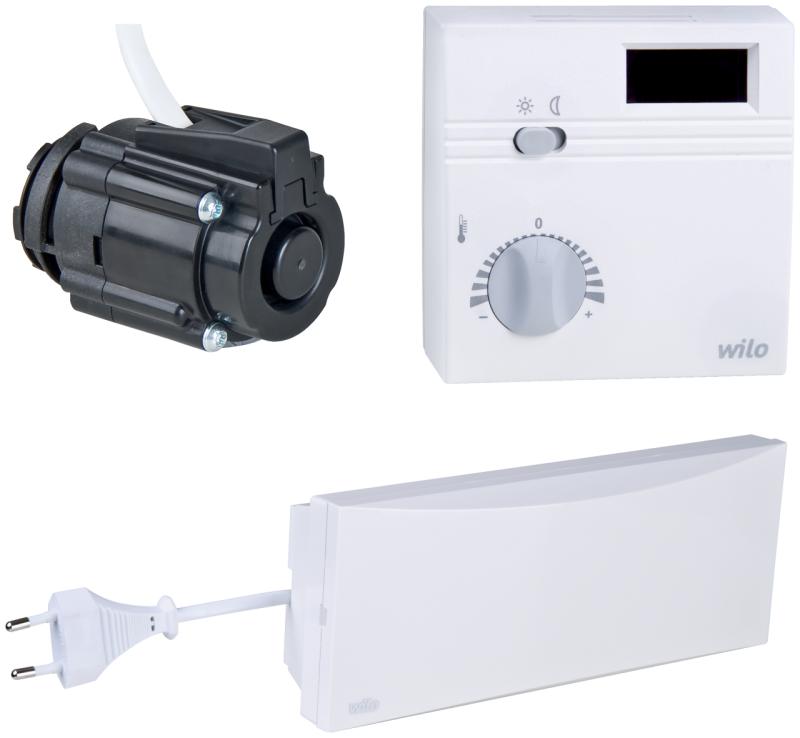

Аналогично рисунку

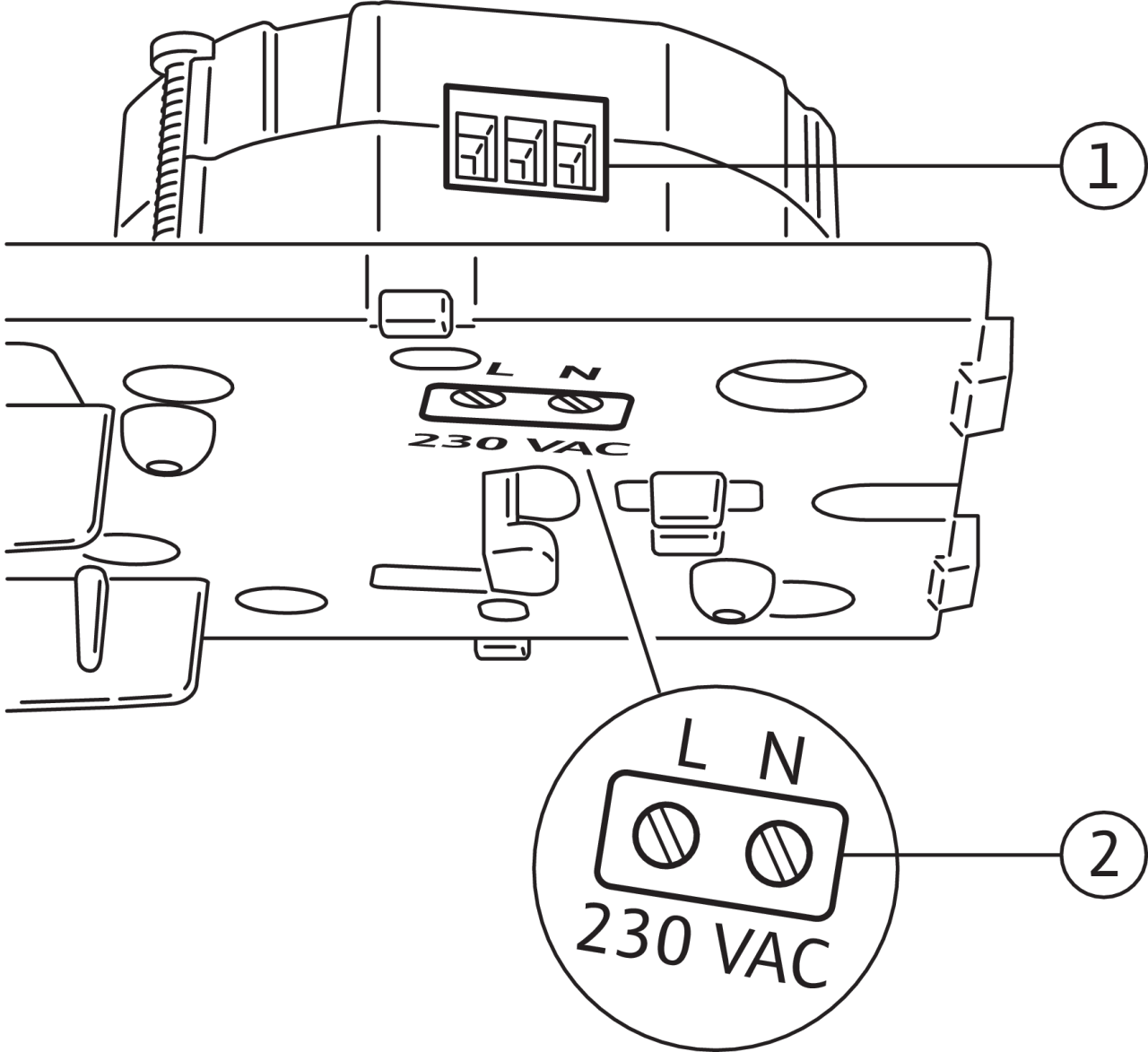

Схема подключения

Аналогично рисунку

1 клеммы 230 В пост. тока, 50 Гц

2 отверстие на передней стороне блока электроники для резьбового крепления концов жил

Описание изделия

Полный текст

Wilo-Heatfixx помогает решить проблему недостаточной подачи теплоносителя на отдельные нагревательные поверхности вследствие ошибочных параметров гидравлической части.

Применение

Wilo-Heatfixx предназначен, в частности, для применения в указанных ниже областях.

• Нагревательные поверхности с недостаточной подачей теплоносителя при существующем одно- и двухтрубном отоплении
• Дополнения конструкции нагревательных поверхностей однотрубного отопления (например декоративные нагревательные элементы в ванной или вентиляторные конвекторы в школе)
• Дополнительное подключение отдельного контура напольного отопления, например в ванной (когда помимо этого установлены радиаторы в квартире/здании)

Конструкция

Блок электроники для скрытого монтажа, монтаж насоса на возвратном трубопроводе

В качестве дополнительной принадлежности необходим подходящий к нагревательному элементу адаптер насоса Wilo Heatfixx с соответствующей обшивкой.

Указания по монтажу

Установка блока электроники в три скрытых коробки с последовательным подключением, подготовленных заказчиком. Винтовое крепление блока электроники к скрытой коробке. Установка насоса с адаптером на возвратном трубопроводе, настенная установка радиорегулятора комнатной температуры.

Комплект поставки

• насос Heatfixx,
• радиорегулятор комнатной температуры Heatfixx,
• источник питания,
• блок электроники для скрытого монтажа, в который предварительно установлен модуль Heatfixx (электроника насоса), радиоприемник, блок питания 230 В/24 В пост. тока с клеммами для подключения к сети 230 В посредством кабеля 3 х 1,5 мм²,
• инструкция по монтажу и эксплуатации с описанием всего комплекта,

Принадлежности

• Адаптер насоса Heatfixx: радиатор + обшивка, артикул 2140204
• Адаптер насоса Heatfixx «угол справа» + обшивка, артикул 2140205
• Адаптер насоса Heatfixx «угол слева» + обшивка, артикул 2140206
• Адаптер насоса Heatfixx «H-проход» + обшивка, артикул 2140207
• Адаптер насоса Heatfixx «H-колено справа» + обшивка, артикул 2140208
• Адаптер насоса Heatfixx «H-колено слева» + обшивка, артикул 2140209
• Адаптер насоса Heatfixx «колено-угол справа» + обшивка, артикул 2145119
• Адаптер насоса Heatfixx «колено-угол слева» + обшивка, артикул 2145120
• Монтажный инструмент Heatfixx, артикул 2115889

Изделие: Wilo

Тип: Комплект Heatfixx для скрытого монтажа
