Wilo-Heatfixx

Описание серии

Аналогично рисунку

Аналогично рисунку

Тип

Комплект для дооснащения, предназначенный для обеспечения дополнительной производительности нагревательных поверхностей. Состоит из:

• насос Heatfixx:
  (циркуляционнй насос с фиксированной частотой вращения, с мокрым ротором, изготовленный по высокоэффективной технологии, с электронно-коммутируемым двигателем, соединительным кабелем и гидравлическим блоком для соединения с соответствующими насосными адаптерами Heatfixx)
• блок электроники Heatfixx,
• радиорегулятор комнатной температуры Heatfixx.

Применение

Комплект для дооснащения Wilo-Heatfixx – это автономное оборудование, предназначенное для обеспечения дополнительной производительности нагревательных поверхностей в жилых зонах, зонах деловой и предпринимательской активности, а также на небольших предприятиях. Он не предназначен для применения в промышленных районах.

Обозначение

Оснащение/функции

Комплект для дооснащения Heatfixx включает три компонента:

• насос Heatfixx,
• блок электроники Heatfixx,
• радиорегулятор комнатной температуры Heatfixx.

Насос Heatfixx

Насос Heatfixx обеспечивает дополнительную производительность нагревательных элементов/нагревательных поверхностей. Тем самым устраняется или, как минимум, снижается нехватка мощности. Насос Heatfixx, соединенный с соответствующими адаптерами насоса, предпочтительно устанавливается в обратной линии нагревательного элемента/нагревательной поверхности, поскольку в ней, как правило, нет включений воздуха. Установленный на входе нагревательного элемента термостатический вентиль можно демонтировать или оставить. Если термостатический вентиль не демонтируется с нагревательного элемента, то рекомендуется снять сенсорную головку вентиля. Если термостатический вентиль, оставленный на нагревательном элементе, приводит к слишком значительным потерям давления (нагревательный элемент недостаточно нагревается), то вентиль необходимо демонтировать.

Насос Heatfixx соединяется с внешним блоком электроники или электроникой насоса посредством предварительно смонтированного кабеля со штепсельным разъемом.

Радиорегулятор комнатной температуры Heatfixx

С помощью радиорегулятора комнатной температуры Heatfixx пользователь может установить заданную температуру в помещении. Регулятор комнатной температуры измеряет фактическую температуру в помещении и передает полученное значение по радиосвязи на радиоприемник блока электроники. Если фактическая температура ниже заданного значения, то посредством электроники насоса автоматически активируется насос Heatfixx, обеспечивающий дополнительную производительность нагревательного элемента. Насос работает, пока температура в помещении не достигнет заданной температуры.

Блок электроники Heatfixx

Блок электроники включает сетевой блок, модуль Heatfixx (электроника насоса), а также радиоприемник радиорегулятора комнатной температуры Heatfixx. Посредством блока электроники осуществляется электрическое управление и регулирование насоса Heatfixx.

В зависимости от исполнения блок электроники предназначен для монтажа с открытой или скрытой проводкой Он устанавливается в непосредственной близости от нагревательного элемента/нагревательной поверхности, в подходящем месте на стене.

Характеристики продукции

Betriebsarten / Regelungsmodi / Funktionen

• Ansteuerung der Heatfixx Pumpe mit Festdrehzahl (Werkseinstellung 4000 min^-1, veränderbar) über die Elektronikbox bzw. Pumpenelektronik.

Datenaustausch

• Übermittlung der Raumtemperatur über Funk per EnOceanВ®-Signale

Ausstattung

• Heatfixx Pumpe:
  • Vorkonfektioniertes Motorkabel mit Anschlussstecker für Pumpenelektronik, 1,5 m lang
  • Bajonettverschluss (selbstdichtend) für Montage am Pumpenadapter
  • Blockierstromfester Motor
• Heatfixx Elektronikbox für Aufputzinstallation:
  • Netzteil 24 V DC

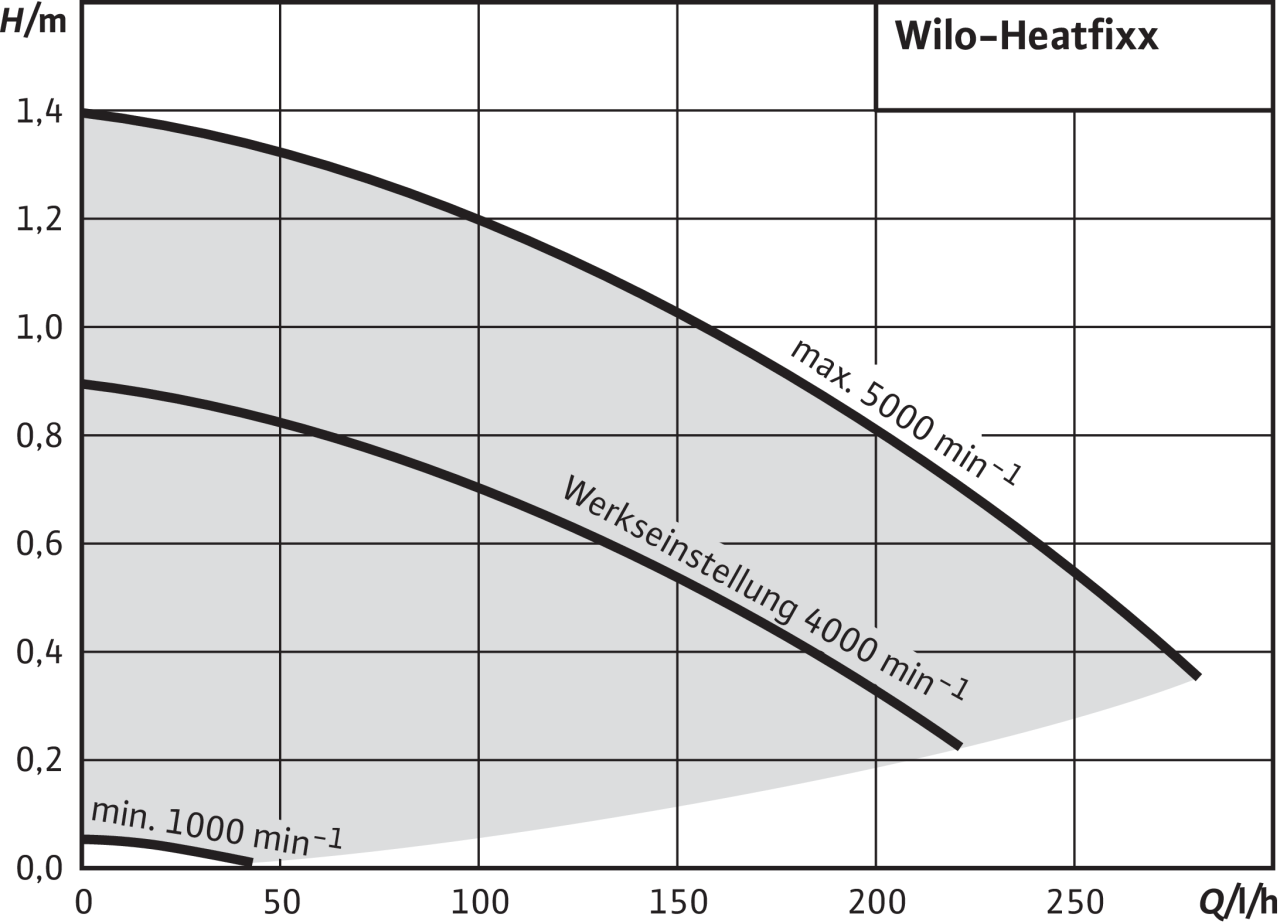

  • Modul Heatfixx (Pumpenelektronik) mit Festdrehzahl, Werkseinstellung 4000 min^-1, veränderbar in 1000er-Schritten im Bereich von 1000 min^-1 bis 5000 min^-1
  • Funkempfänger für EnOceanВ®-Signale
  • Vorkonfektioniertes Anschlusskabel mit Netzstecker für Netzanschluss 1~230 V, 3,0 m lang
• Heatfixx Elektronikbox für Unterputzinstallation:
  • Netzteil 24 V DC
  • Modul Heatfixx (Pumpenelektronik) mit Festdrehzahl, Werkseinstellung 4000 min^-1, veränderbar in 1000er-Schritten im Bereich von 1000 min^-1 bis 5000 min^-1
  • Funkempfänger für EnOceanВ®-Signale
• Heatfixx Funk-Raumtemperaturregler:
  • Drehknopf für Einstellung der Raum-Solltemperatur im Bereich von ca. +16В°C bis +26В°C
  • Schiebeschalter für Umschaltung von Tag- auf Nachtbetrieb (im Nachtbetrieb Absenkung der Raum-Solltemperatur auf 17В°C, unabhängig vom eingestellten Sollwert)
  • Solarzelle

Комплект поставки

Комплект для открытого монтажа Wilo-Heatfixx в сборе с

• блоком электроники с сетевым штекером на
  230 В перем. тока, сетевым блоком 24 В пост. тока, модулем Heatfixx (электроника насоса) и радиоприемником для сигналов EnOceanВ®
• Насос Heatfixx 1.0
• Радиорегулятор комнатной температуры
• Клейкая лента для настенного монтажа радиорегулятора комнатной температуры
• Батарея 3,6 В/1,1 Ач, тип LS14250 1/2AA (для радиорегулятора комнатной температуры)
• Инструкция по монтажу и эксплуатации
• Образец монтажа блока электроники

Комплект для скрытого монтажа Wilo-Heatfixx в сборе с

• блоком электроники для скрытого монтажа проводки, сетевым блоком 24 В пост. тока, модулем Heatfixx (электроника насоса) и радиоприемником для сигналов EnOceanВ®
• Насос Heatfixx 1.0
• Радиорегулятор комнатной температуры
• Клейкая лента для настенного монтажа радиорегулятора комнатной температуры

Принадлежности

• Адаптер насоса Wilo-Heatfixx «проход + обшивка»
  Для подключения к стандартным нагревательным элементам/радиаторам. Готовый к подключению адаптер насоса в исполнении для свободного прохода для крепления насоса Heatfixx. Монтаж адаптера насоса по выбору справа или слева на нагревательном элементе. Обшивка для полного перекрытия адаптера насоса, включая смонтированный насос. Цвет: белый.
• Адаптер насоса Wilo-Heatfixx «угол справа + обшивка»
  Для подключения к стандартным нагревательным элементам/радиаторам. Готовый к подключению адаптер насоса в исполнении «угол» для крепления насоса Heatfixx. Монтаж адаптера справа на нагревательном элементе. Обшивка для полного перекрытия адаптера насоса, включая смонтированный насос. Цвет: белый.
• Адаптер насоса Wilo-Heatfixx «угол слева + обшивка»
  Для подключения к стандартным нагревательным элементам/радиаторам. Готовый к подключению адаптер насоса в исполнении «угол» для крепления насоса Heatfixx. Монтаж адаптера слева на нагревательном элементе. Обшивка для полного перекрытия адаптера насоса, включая смонтированный насос. Цвет: белый.
• Адаптер насоса Wilo-Heatfixx «колено-угол справа + обшивка»
  Для подключения к стандартным нагревательным элементам/радиаторам. Готовый к подключению адаптер насоса в исполнении «колено-угол» для крепления насоса Heatfixx. Монтаж адаптера справа на нагревательном элементе. Обшивка для полного перекрытия адаптера насоса, включая смонтированный насос. Цвет: белый.
• Адаптер насоса Wilo-Heatfixx «колено-угол слева + обшивка»
  Для подключения к стандартным нагревательным элементам/радиаторам. Готовый к подключению адаптер насоса в исполнении «колено-угол» для крепления насоса Heatfixx. Монтаж адаптера слева на нагревательном элементе. Обшивка для полного перекрытия адаптера насоса, включая смонтированный насос. Цвет: белый.
• Адаптер насоса Heatfixx «H-образный проход + обшивка»
  Для подключения к нагревательному элементу с нижним двухточечным подключением. Готовый к подключению адаптер насоса в исполнении для свободного прохода для крепления насоса Heatfixx. На выбор: монтаж насоса на адаптер справа или слева. Обшивка для полного перекрытия адаптера насоса, включая смонтированный насос. Цвет: белый.
• Адаптер насоса Heatfixx «H-образное колено справа + обшивка
  Готовый к подключению адаптер насоса в исполнении «колено» для крепления насоса Heatfixx. Монтаж насоса справа на адаптере. Обшивка для полного перекрытия адаптера насоса, включая смонтированный насос. Цвет: белый.
• Адаптер насоса Heatfixx «H-образное колено слева + обшивка»
  Для подключения к нагревательному элементу с нижним двухточечным подключением. Готовый к подключению адаптер насоса в исполнении «колено» для крепления насоса Heatfixx. Монтаж насоса слева на адаптер. Обшивка для полного перекрытия адаптера насоса, включая смонтированный насос. Цвет: белый.
• Wilo-Tool (приспособление для упрощения монтажа/демонтажа насоса Heatfixx)

Указание по монтажу

Zur Herstellung einer kompletten, betriebsfähigen Funktionseinheit «Heatfixx Pumpe» werden zusätzlich zur eigentlichen Pumpe entsprechende Pumpenadapter benötigt. Geeignete Pumpenadapter inkl. Verkleidungen für unterschiedliche Montagesituationen sind als Zubehör erhältlich.

Die Installation der Pumpenadapter muss so erfolgen, dass bei der späteren Montage der Pumpe die Pumpenwelle waagerecht liegt (Pumpenkopf muss nach vorne zeigen, s. Installationsbeispiel S. 10). Einbaulagen mit senkrecht oder schräg montierter Pumpenwelle sind nicht zulässig.

Die Anzahl der in einem zusammenhängenden Heizungssystem eingebauten Heatfixx Pumpen soll 10% der Anzahl der vorhandenen Heizkörper nicht überschreiten. Für jeden Anwendungsfall wird ein eigenes Set Heatfixx benötigt; der Anschluss z. B. von zwei oder mehr Pumpen an ein gemeinsames Modul Heatfixx (Pumpenelektronik) ist nicht möglich.

Heatfixx Pumpen können auch in Schlafräumen betrieben werden. Der Geräuschpegel liegt deutlich unter dem strengsten Grenzwert von 25 dB(A) der VDI-Richtlinie 4100 «Schallschutz von Wohnungen" (Stufe III).

Die Heatfixx Pumpen haben 24 h Trockenlauffestigkeit.
